СИСТЕМА ЗЕРКАЛ С ЭЛЕКТРОПРИВОДОМ (без памяти) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

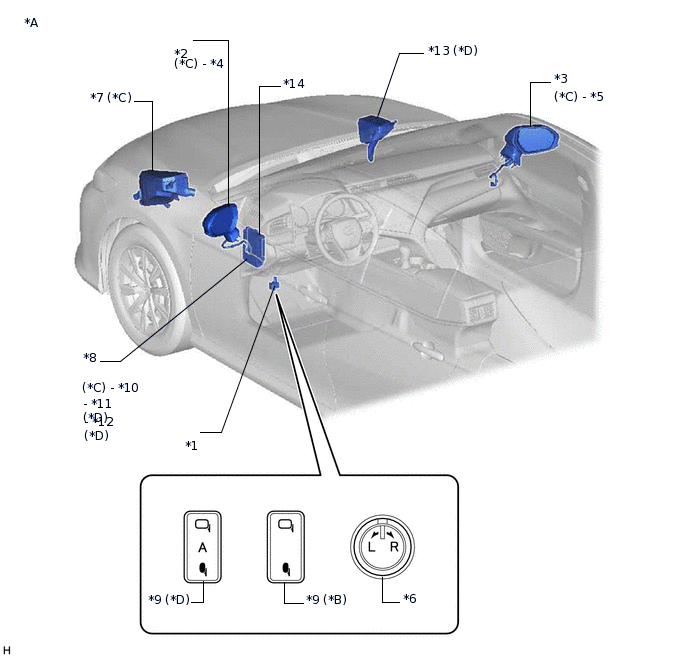

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
для моделей с электроприводным механизмом отвода зеркал |
*C |
для моделей с обогревателем зеркала |
*D |
для моделей с обогревателем зеркала |
*1 |
ПЕРЕКЛЮЧАТЕЛЬ НАРУЖНОГО ЗЕРКАЛА В СБОРЕ |
*2 |
ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
*3 |
ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
*4 |
ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО |
*5 |
ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО |
*6 |
ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ЗЕРКАЛА И РЕГУЛИРОВКИ ПОЛОЖЕНИЯ ПОВЕРХНОСТИ ЗЕРКАЛА |
*7 |
БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ DEF - ПРЕДОХРАНИТЕЛЬ MIR HTR - РЕЛЕ DEF |
*8 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-ACC |
*9 |
ПЕРЕКЛЮЧАТЕЛЬ ОТВОДНОГО НАРУЖНОГО ЗЕРКАЛА |
*10 |
ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 3 |
*11 |
ПРЕДОХРАНИТЕЛЬ ECU-DCC № 2 |
*12 |
ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 4 |
*13 |
БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 2 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ MIR MTR |
*14 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |

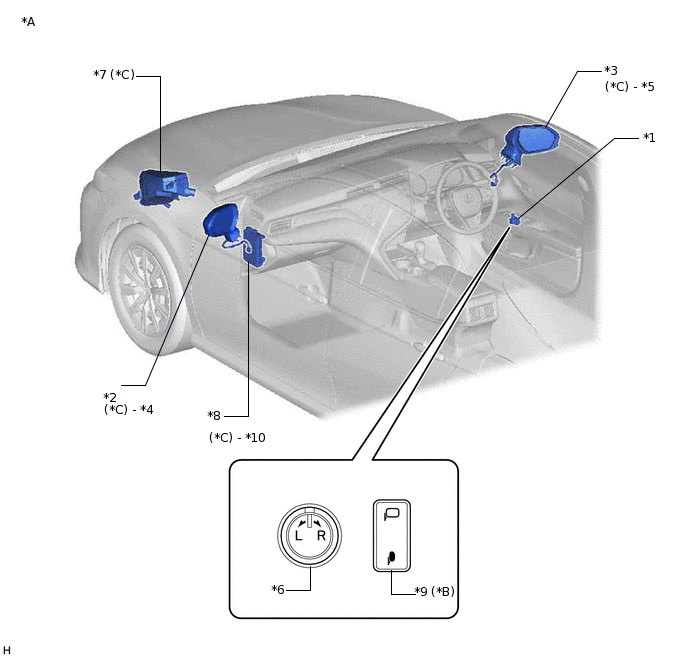

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
*B |
для моделей с электроприводным механизмом отвода зеркал |
*C |
для моделей с обогревателем зеркала |
- |
- |
*1 |
ПЕРЕКЛЮЧАТЕЛЬ НАРУЖНОГО ЗЕРКАЛА В СБОРЕ |
*2 |
ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
*3 |
ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
*4 |
ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО |
*5 |
ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО |
*6 |
ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА ЗЕРКАЛА И РЕГУЛИРОВКИ ПОЛОЖЕНИЯ ПОВЕРХНОСТИ ЗЕРКАЛА |
*7 |
БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ DEF - ПРЕДОХРАНИТЕЛЬ MIR HTR - РЕЛЕ DEF |
*8 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ ECU-ACC |
*9 |
ПЕРЕКЛЮЧАТЕЛЬ ОТВОДНОГО НАРУЖНОГО ЗЕРКАЛА |
*10 |
ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 3 |

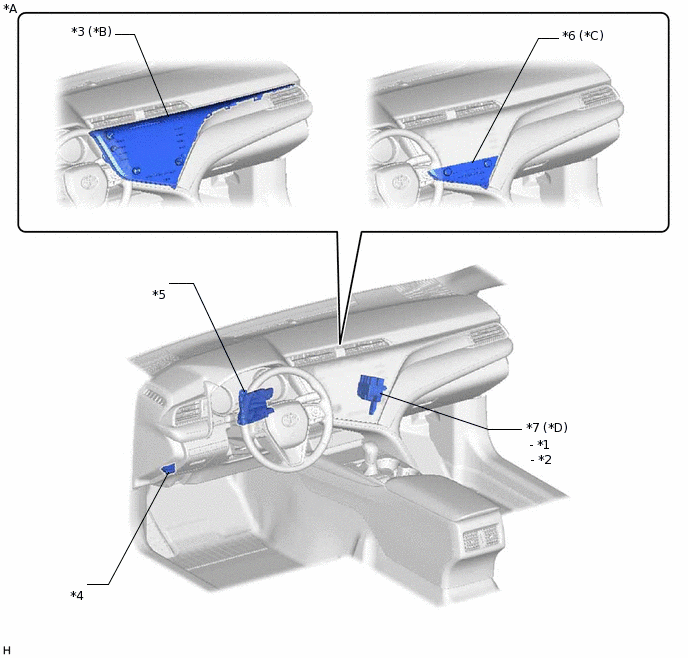

ИЛЛЮСТРАЦИЯ
*A |
для моделей с левосторонним рулевым управлением, с обогревателями зеркал |
*B |
для 8-дюймового дисплея |
*C |
кроме моделей с 8-дюймовым дисплеем |
*D |
с функцией автоматического отвода зеркал |
*1 |
НЕ MIR MTR. 1 |
*2 |
НЕ MIR MTR. 2 |
*3 |
ПЕРЕКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ) |
*4 |
DLC3 |
*5 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
*6 |
ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА (ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ) |
*7 |
БЛОК РЕЛЕ № 6 |
- |
- |
ИЛЛЮСТРАЦИЯ
*A |
для моделей с правосторонним рулевым управлением, с обогревателями зеркал |
- |
- |
*1 |
ВЫКЛЮЧАТЕЛЬ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА (ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ) |
*2 |
DLC3 |
*3 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
- |
- |
