СИСТЕМА ЗАРЯДКИ ДВИГАТЕЛЯ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

ИЛЛЮСТРАЦИЯ

A416711C01

*A

Для моделей с силой тока 150 A

-

-

*1

ГЕНЕРАТОР

*2

БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ

- ПРЕДОХРАНИТЕЛЬ EFI MAIN

- ПРЕДОХРАНИТЕЛЬ ALT

*3

ECM

-

-

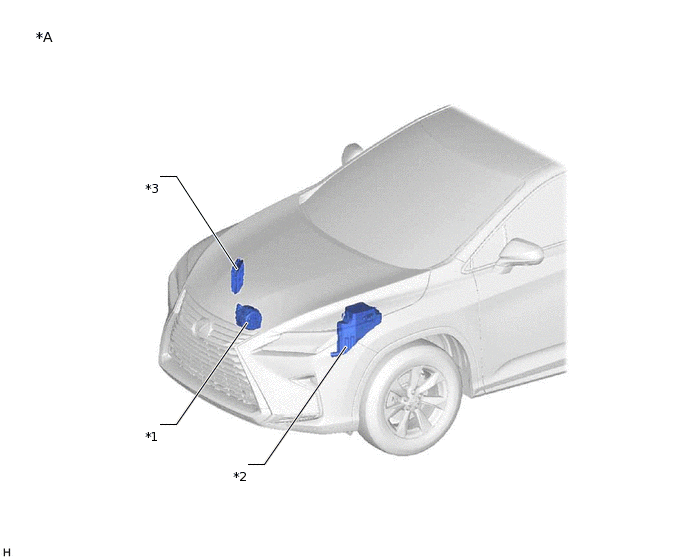

ИЛЛЮСТРАЦИЯ

A416712C01

*A

Для моделей с силой тока 180 A

-

-

*1

ГЕНЕРАТОР

*2

БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ

- ПРЕДОХРАНИТЕЛЬ EFI MAIN

- ПРЕДОХРАНИТЕЛЬ ALT

*3

ECM

-

-

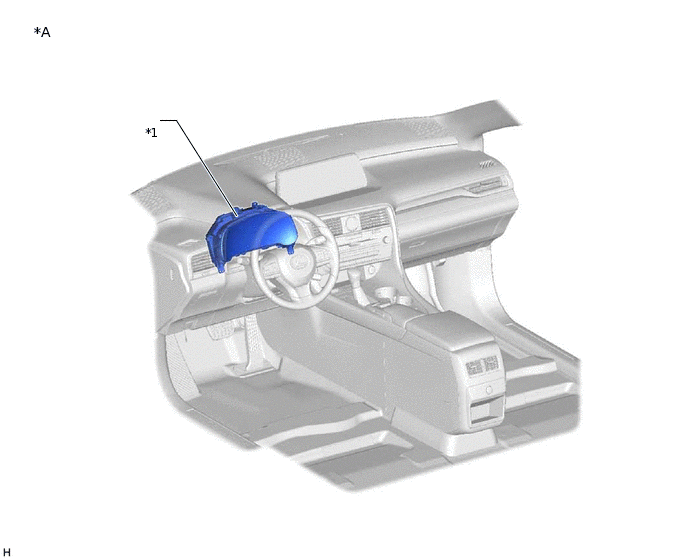

ИЛЛЮСТРАЦИЯ

A416713C02

*A

Для моделей с левосторонним рулевым управлением

-

-

*1

ЩИТОК ПРИБОРОВ В СБОРЕ

-

-

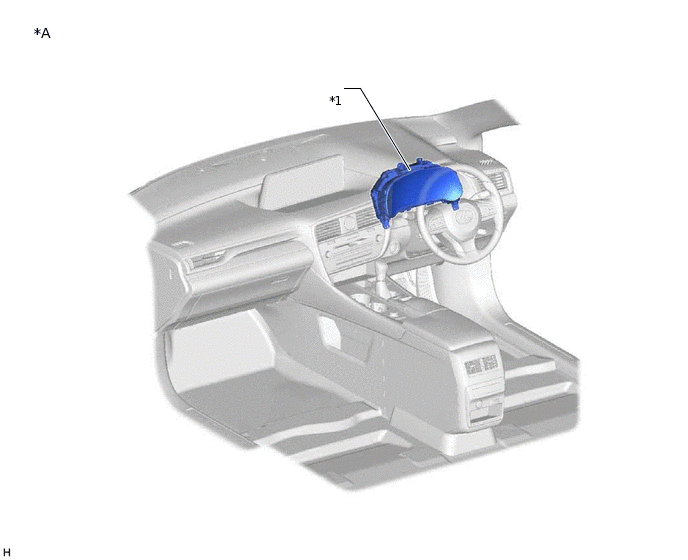

ИЛЛЮСТРАЦИЯ

A416716C01

*A

Для моделей с правосторонним рулевым управлением

-

-

*1

ЩИТОК ПРИБОРОВ В СБОРЕ

-

-
