КОРПУС КЛАПАНОВ В СБОРЕ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки корпуса клапанов трансмиссии в сборе.

Table 1. Необходимые процедуры после снятия/установки/замены деталей
Заменяемая деталь или выполняемая процедура		Необходимые процедуры	Последствия / неработающие функции, если необходимые процедуры не выполняются	Тяга
Вывод аккумуляторной батареи отсоединен/подсоединен		Выполните калибровку "нуля" датчика положения рулевого колеса	Система предупреждения об уходе с полосы (с участием рулевого управления)	Щелкните по следующей ссылке
			Предаварийная система безопасности	Щелкните по следующей ссылке
		Сохраните в памяти нейтральное положение рулевого колеса	Система помощи при парковке	Щелкните по следующей ссылке
		Сохраните в памяти нейтральное положение рулевого колеса	Система панорамного обзора	Щелкните по следующей ссылке
Замена ECM		Регистрация идентификационного номера транспортного средства (VIN)	Код DTC сохраняется	Щелкните по следующей ссылке
Замена ECM		Выполните регистрацию кода (система иммобилайзера)	Функция запуска двигателя	Описание методики регистрации см. в бюллетене технического обслуживания.
Замена двигателя в сборе Устранена утечка газов из системы выпуска		Проверка после ремонта	Неравномерный холостой ход и т.п. Функция пуска двигателя и т.д.	Щелкните по следующей ссылке
Замена автоматической трансмиссии в сборе		Выполните следующие процедуры в показанном порядке: Выполните сброс памяти Введите компенсационный код трансмиссии в ECM Выполните дорожное испытание, чтобы ЕCM мог произвести настройку	Сильные толчки при переключении передач Повышение расхода топлива	Щелкните по следующей ссылкедля инициализации U761E Щелкните по следующей ссылкедля регистрации U761E
Замена ECM (если возможно, считайте компенсационный код трансмиссии из предыдущего ECM)	Возможно	Выполните следующие процедуры в показанном порядке: Сброс памяти Передайте компенсационный код трансмиссии Выполните дорожное испытание, чтобы ЕCM мог произвести настройку
	Невозможно	Выполните следующие процедуры в показанном порядке: Сброс памяти Сбросьте компенсационный код трансмиссии Выполните дорожное испытание, чтобы ЕCM мог произвести настройку
Замена ECM*1		Выполните регистрацию кода (функция иммобилайзера)	Система дистанционной блокировки дверей Интеллектуальная система посадки и запуска (для функции посадки) Интеллектуальная система посадки и запуска (функция запуска) Функция блокировки рулевого управления	Описание методики регистрации см. в бюллетене технического обслуживания.
Замена ECM*2		Выполните регистрацию кода (система иммобилайзера)	Система дистанционной блокировки дверей Запуск двигателя	Описание методики регистрации см. в бюллетене технического обслуживания.
Подвеска, шины*3		Оптическая ось задней телекамеры (настройка положения камеры заднего вида)	Система помощи при парковке	Щелкните по следующей ссылкедля инициализации Щелкните по следующей ссылкеДля калибровки
		Инициализация ЭБУ системы помощи при парковке Отрегулируйте угол поворота рулевого колеса.	Система панорамного обзора	Щелкните по следующей ссылкедля инициализации Щелкните по следующей ссылкеДля калибровки
		Выполните инициализацию ЭБУ левой фары в сборе	Система освещения (НАРУЖНОГО) (для моделей с автоматической системой управления уровнем фар)	Щелкните по следующей ссылке
Регулирование углов установки передних колес		Выполните настройку параметров системы и калибровку "нуля" датчика замедления.	Система VSC выключена или не работает Коды DTC выводятся Горит контрольная лампа скольжения SLIP Контрольная лампа ABS горит	Щелкните по следующей ссылке
Замена корпуса клапанов трансмиссии в сборе Замена электромагнитного клапана (SL3 и/или клапан SL4)		Выполните следующие процедуры в показанном порядке: Сброс памяти Сбросьте компенсационный код трансмиссии Выполните дорожное испытание, чтобы ЕCM мог произвести настройку	Сильные толчки при переключении передач Повышение расхода топлива	Щелкните по следующей ссылкедля инициализации U761E Щелкните по следующей ссылкедля регистрации U761E
Замена электромагнитного клапана (SL1 или SL2) и клапана /		Выполните дорожное испытание, чтобы ЕCM мог произвести настройку

*1: для моделей с интеллектуальной системой посадки и запуска

*2: для моделей без интеллектуальной системы посадки и запуска

*3: Высота подвески автомобиля изменяется вследствие замены деталей подвески или шин.

CAUTION:

*a	Объект, превышающий весовое ограничение подъемника двигателя

Двигатель в сборе с трансмиссией в блоке с главной передачей имеет большую массу. Во избежание внезапного падения подъемника двигателя или соскакивания двигателя с трансмиссией в сборе с подъемника обязательно соблюдайте процедуры, описанные в руководстве по ремонту.

Во избежание ожогов не прикасайтесь к двигателю, выпускному коллектору или другим высокотемпературным компонентам, когда двигатель прогрет.

*a	Объект, превышающий весовое ограничение телескопического гидравлического домкрата

Автоматическая трансмиссия в сборе имеет очень большую массу. Во избежание внезапного падения телескопического гидравлического домкрата обязательно соблюдайте процедуры, описанные в руководстве по ремонту.

ПОРЯДОК ВЫПОЛНЕНИЯ

СНИМИТЕ АВТОМАТИЧЕСКУЮ ТРАНСМИССИЮ В СБОРЕ

Нажмите здесьЩелкните по следующей ссылке
СНИМИТЕ ГИДРОТРАНСФОРМАТОР В СБОРЕ

Нажмите здесьЩелкните по следующей ссылке
СНИМИТЕ МАСЛЯНЫЙ ПОДДОН АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ В СБОРЕ

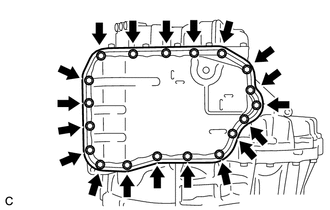

1. Выверните 19 болтов и снимите масляный поддон автоматической трансмиссии в сборе с картера трансмиссии в блоке с главной передачей в сборе.

  Note:
  В масляном поддоне автоматической трансмиссии остается некоторое количество жидкости. Выверните все болты и осторожно снимите масляный поддон автоматической трансмиссии в сборе.
СНИМИТЕ ПРОКЛАДКУ МАСЛЯНОГО ПОДДОНА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ
1. Снимите прокладку масляного поддона автоматической трансмиссии с масляного поддона автоматической трансмиссии.

СНИМИТЕ МАГНИТ МАСЛЯНОГО ФИЛЬТРА ТРАНСМИССИИ

*1	Магнит масляного фильтра трансмиссии

Снимите с масляного поддона автоматической трансмиссии в сборе 4 магнита масляного фильтра трансмиссии.

ПРОВЕРЬТЕ МАГНИТ МАСЛЯНОГО ФИЛЬТРА ТРАНСМИССИИ

Нажмите здесьЩелкните по следующей ссылке

СНИМИТЕ СЕТЧАТЫЙ МАСЛЯНЫЙ ФИЛЬТР КОРПУСА КЛАПАНОВ В СБОРЕ

Выверните 2 болта и снимите сетчатый масляный фильтр в сборе корпуса клапанов с корпуса клапанов трансмиссии в сборе.

*1	Кольцевое уплотнение

Снимите кольцевое уплотнение с сетчатого масляного фильтра корпуса клапанов в сборе.

СНИМИТЕ КОРПУС КЛАПАНОВ ТРАНСМИССИИ В СБОРЕ
1. Выверните 11 болтов и снимите корпус клапанов трансмиссии в сборе с картера трансмиссии в сборе.
  Note:
  - При снятии корпуса клапанов трансмиссии будьте осторожны, не допускайте, чтобы датчик оборотов трансмиссии и картер трансмиссии мешали друг другу.
  - При снятии корпуса клапанов трансмиссии в сборе следите за тем, чтобы клапан с ручным управлением не выпал, т.к. он не закреплен на корпусе клапанов трансмиссии в сборе.
СНИМИТЕ ПРОКЛАДКУ КАРТЕРА ТРАНСМИССИИ
1. Снимите 2 прокладки с картера трансмиссии в блоке с главной передачей в сборе.

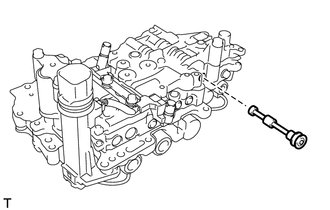

СНИМИТЕ КЛАПАН С РУЧНЫМ УПРАВЛЕНИЕМ
1. Снимите клапан с ручным управлением с корпуса клапанов трансмиссии в сборе.
