РАДИАТОР УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ
*1 |
НАКЛАДКА УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА |
*2 |
НАКЛАДКА УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА |
*3 |
НИЖНЯЯ КРЫШКА ДВИГАТЕЛЯ № 1 |
- |
- |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |
ИЛЛЮСТРАЦИЯ
*1 |
ПЕРЕДНИЙ ПОГЛОТИТЕЛЬ ЭНЕРГИИ УДАРА |
*2 |
УСИЛИТЕЛЬ ПЕРЕДНЕГО БАМПЕРА |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |
ИЛЛЮСТРАЦИЯ
*1 |
ЛЕВАЯ ВОЗДУШНАЯ НАПРАВЛЯЮЩАЯ РАДИАТОРА № 1 |
*2 |
ПРАВАЯ ВОЗДУШНАЯ НАПРАВЛЯЮЩАЯ РАДИАТОРА № 1 |

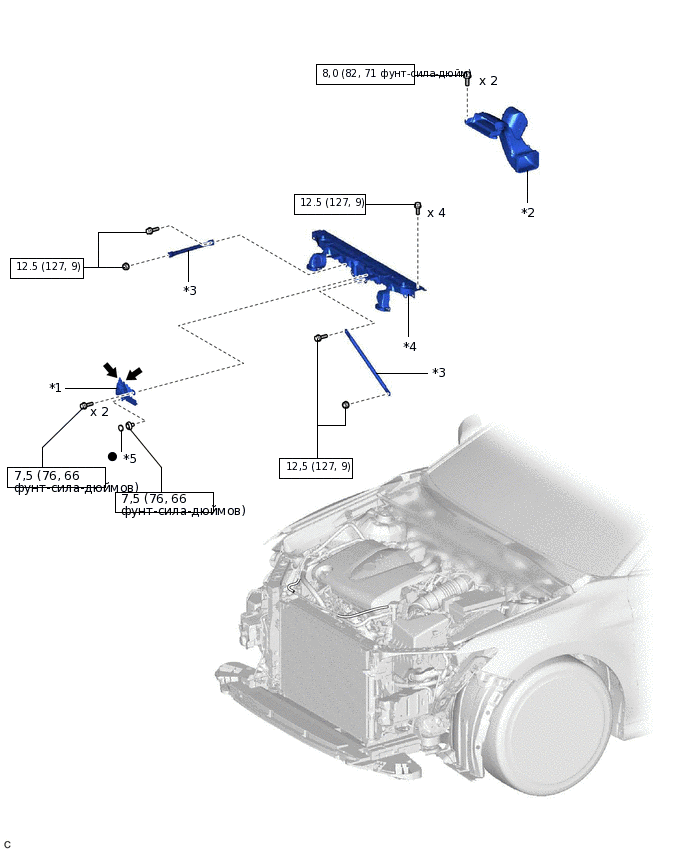

ИЛЛЮСТРАЦИЯ
*1 |
ЗАМОК КАПОТА В СБОРЕ |
*2 |
ВХОДНОЙ ПАТРУБОК ВОЗДУШНОГО ФИЛЬТРА В СБОРЕ |
*3 |
ВЕРХНИЙ МОНТАЖНЫЙ КРОНШТЕЙН РАДИАТОРА |
*4 |
ВЕРХНИЙ КРОНШТЕЙН РАДИАТОРА В СБОРЕ |
*5 |
КОЛПАЧКОВАЯ ГАЙКА ЗАМКА КАПОТА |
- |
- |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
 |
Универсальная консистентная смазка |
- |
- |
ИЛЛЮСТРАЦИЯ
*1 |
НИЖНИЙ КРОНШТЕЙН РАДИАТОРА |
*2 |
ПАТРУБОК РАДИАТОРА № 1 |
*3 |
ПАТРУБОК РАДИАТОРА № 2 |
*4 |
ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ № 5 |
*5 |
РАДИАТОР В СБОРЕ |
*6 |
ПОДКЛАДКА КРОНШТЕЙНА РАДИАТОРА |
*7 |
ВЕНТИЛЯТОР В СБОРЕ С ЭЛЕКТРОДВИГАТЕЛЕМ |
*8 |
ХОМУТ ШЛАНГА |
