Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки витого кабеля в сборе.
Table 1. Необходимые процедуры после снятия/установки/замены деталей
Заменяемая деталь или процедура
Необходимые процедуры
Последствия / неработающие функции, если необходимые процедуры не выполняются
Link
Снятие/установка витого кабеля с датчиком в сборе
Нейтральное положение рулевого колеса (инициализируйте систему помощи при парковке)
Установка угла поворота рулевого колеса
Cистема помощи при парковке (для моделей с функцией помощи при параллельной парковке)
для моделей без системы подогрева рулевого колеса и предаварийной системы безопасности
*B
для моделей с системой подогрева рулевого колеса или с предаварийной системой безопасности
*a
Плоский кабель

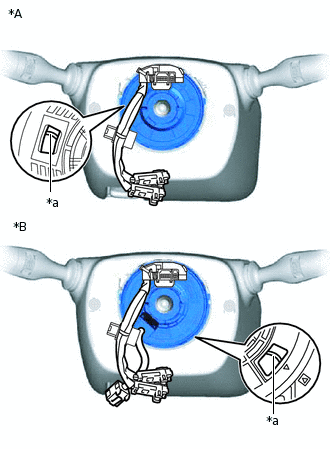

Проверьте плоский кабель, показанный на рисунке.
Если плоский кабель, показанный на рисунке, невидим, возможно, витой кабель с датчиком в сборе поврежден. Замените витой кабель с датчиком в сборе новыми деталями.
Не заменяйте витой кабель с датчиком в сборе, когда вспомогательная аккумуляторная батарея подключена, и выключатель зажигания находится в положении (IG).
Не поворачивайте витой кабель с датчиком в сборе без рулевого колеса, когда аккумуляторная батарея подключена, и выключатель зажигания находится в положении (IG).
При проверке датчика положения рулевого колеса проследите за тем, чтобы рулевое колесо было установлено строго прямо.
Убедитесь, что зажигание выключено.
Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.
CAUTION:
После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.
Проверьте, выровнено ли положение передних колес.
*a
Ползун
Сдвиньте ползун для разблокировки замка и отсоедините желтый разъем подушки безопасности от витого кабеля с датчиком в сборе.
Note:
При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
Отсоедините другие разъемы от витого кабеля с датчиком в сборе.

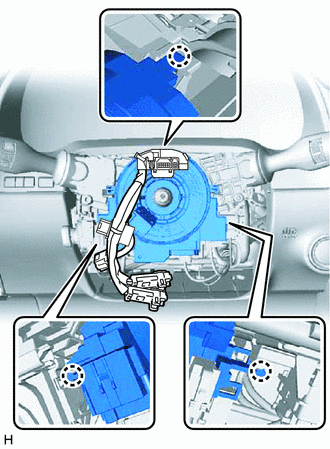

Расцепите 3 захвата и снимите витой кабель с датчиком в сборе.
СНИМИТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ
Note:
Датчик положения рулевого колеса следует снимать с витого кабеля только в случае замены витого кабеля или датчика положения рулевого колеса.
Снятие датчика положения рулевого колеса с витого кабеля в сборе без использования стопорного штифта может привести к разрегулировке среднего положения этого датчика. Поэтому при снятии датчика положения рулевого колеса с витого кабеля в сборе обязательно используйте стопорный штифт, прилагающийся к новому витому кабелю в сборе.
