СИСТЕМА ОСВЕЩЕНИЯ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

ИЛЛЮСТРАЦИЯ

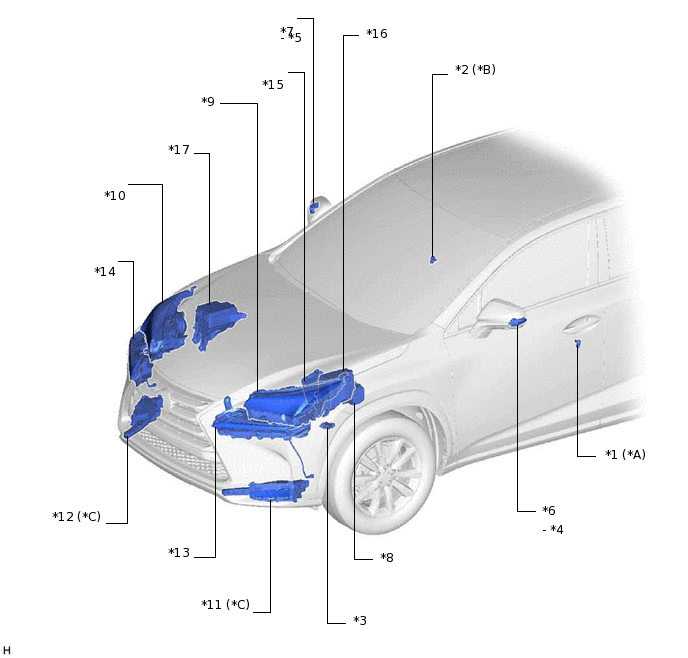

E307342C02

*A

Для моделей с левосторонним рулевым управлением

*B

Для моделей с правосторонним рулевым управлением

*C

для моделей с передними противотуманными фарами

-

-

*1

ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

*2

ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

*3

ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ

*4

ЛЕВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ

*5

ПРАВЫЙ ПОВТОРИТЕЛЬ УКАЗАТЕЛЯ ПОВОРОТА В СБОРЕ

*6

ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ

*7

ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ

*8

БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ (ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ)

*9

ЛЕВАЯ ФАРА В СБОРЕ

- ЭБУ ЛЕВОЙ ФАРЫ В СБОРЕ

- ЛЕВАЯ ФАРА В СБОРЕ

- ЛЕВАЯ ФАРА В СБОРЕ

- ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ЛЕВОЙ ФАРЫ

*10

ПРАВАЯ ФАРА В СБОРЕ

- ЭБУ ПРАВОЙ ФАРЫ В СБОРЕ

- ПРАВАЯ ФАРА В СБОРЕ

- ПРАВАЯ ФАРА В СБОРЕ

- ПРАВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР

*11

ЛЕВАЯ ПРОТИВОТУМАННАЯ ФАРА В СБОРЕ

- КОРПУС ЛЕВОЙ ПРОТИВОТУМАННОЙ ФАРЫ

*12

ПРАВАЯ ПРОТИВОТУМАННАЯ ФАРА В СБОРЕ

- ПРАВАЯ ПРОТИВОТУМАННАЯ ФАРА

*13

ЛЕВЫЙ ГАБАРИТНЫЙ ФОНАРЬ В СБОРЕ

- СВЕТОДИОДНЫЙ БЛОК ЛЕВОГО ГАБАРИТНОГО ФОНАРЯ В СБОРЕ

*14

ПРАВЫЙ ГАБАРИТНЫЙ ФОНАРЬ В СБОРЕ

- СВЕТОДИОДНЫЙ БЛОК ПРАВОГО ГАБАРИТНОГО ФОНАРЯ В СБОРЕ

*15

ECM

*16

БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА

- РЕЛЕ H-LP LH/DIMMER(HI)

- ПРЕДОХРАНИТЕЛЬ H-LP MAIN RH/H-LP MAIN LO (для моделей с 8AR-FTS)

- ПРЕДОХРАНИТЕЛЬ H-LP MAIN LH/H-LP MAIN HI (для моделей с 8AR-FTS)

- ПРЕДОХРАНИТЕЛЬ H-LP LH/H-LP LH HI (для моделей с 8AR-FTS)

- ПРЕДОХРАНИТЕЛЬ H-LP RH/H-LP RH-LO (для моделей с 8AR-FTS)

- ПРЕДОХРАНИТЕЛЬ TURN&HAZ

- ПРЕДОХРАНИТЕЛЬ METER № 1

- ПРЕДОХРАНИТЕЛЬ H-LP MAIN RH (для моделей с 3ZR-FAE)

- ПРЕДОХРАНИТЕЛЬ H-LP MAIN LH (для моделей с 3ZR-FAE)

- ПРЕДОХРАНИТЕЛЬ H-LP LH

*17

БЛОК РЕЛЕ № 2 МОТОРНОГО ОТСЕКА

- РЕЛЕ H-LP RH

- РЕЛЕ FOG FR (для моделей с передними противотуманными фарами)

- ПРЕДОХРАНИТЕЛЬ H-LP LH-LO

- ПРЕДОХРАНИТЕЛЬ H-LP RH/H-LP RH-LO (для моделей с 8AR-FTS)

- ПРЕДОХРАНИТЕЛЬ H-LP RH (для моделей с 3ZR-FAE)

- ПРЕДОХРАНИТЕЛЬ FOG FR (для моделей с передними противотуманными фарами)

-

-

ИЛЛЮСТРАЦИЯ

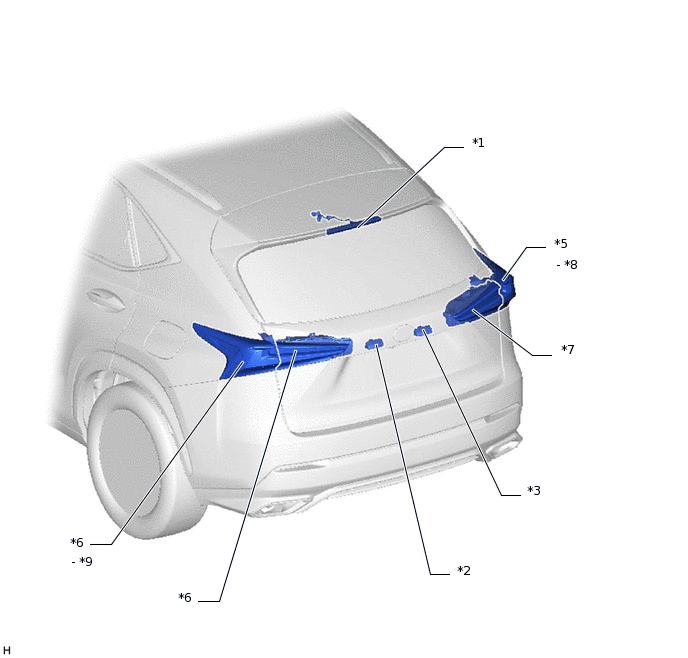

E382071C02

*1

ЦЕНТРАЛЬНЫЙ СТОП-СИГНАЛ В СБОРЕ

*2

ЛЕВАЯ ЛАМПА ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА В СБОРЕ

*3

ПРАВАЯ ЛАМПА ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА В СБОРЕ

*4

ЛЕВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

*5

ПРАВЫЙ ЗАДНИЙ БЛОК ФОНАРЕЙ В СБОРЕ

*6

ЛЕВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ

*7

ПРАВЫЙ ЗАДНИЙ ФОНАРЬ В СБОРЕ

*8

ПАТРОН И ПРОВОДКА ПРАВОГО ЗАДНЕГО БЛОКА ФОНАРЕЙ В СБОРЕ

*9

ПАТРОН И ПРОВОДКА ЛЕВОГО ЗАДНЕГО БЛОКА ФОНАРЕЙ В СБОРЕ

-

-

ИЛЛЮСТРАЦИЯ

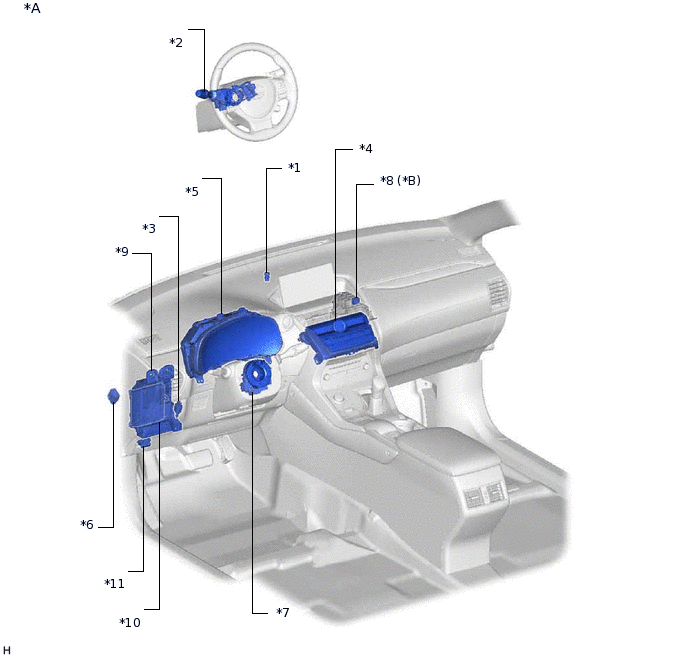

E308130C02

*A

Для моделей с левосторонним рулевым управлением

*B

для моделей с задними противотуманными фарами

*1

ДАТЧИК СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

*2

ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ

*3

ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ

*4

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

- ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

*5

ЩИТОК ПРИБОРОВ В СБОРЕ

*6

ЭБУ УПРАВЛЕНИЯ СТОП-СИГНАЛАМИ В СБОРЕ

*7

ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ

*8

РЕЛЕ ЗАДНИХ ПРОТИВОТУМАННЫХ ФОНАРЕЙ (FOG RR)

*9

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

- РЕЛЕ IG1 № 2

- РЕЛЕ BK UP LP

- РЕЛЕ TAIL

- РЕЛЕ ACC

- ПРЕДОХРАНИТЕЛЬ ECU-IG № 2

- ПРЕДОХРАНИТЕЛЬ ECU-IG № 3

- ПРЕДОХРАНИТЕЛЬ ACC

- ПРЕДОХРАНИТЕЛЬ BKUP LP

- ПРЕДОХРАНИТЕЛЬ TAIL

- ПРЕДОХРАНИТЕЛЬ STOP

- ПРЕДОХРАНИТЕЛЬ FOG RR (для моделей с задними противотуманными фонарями)

*10

ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

*11

DLC3

-

-

ИЛЛЮСТРАЦИЯ

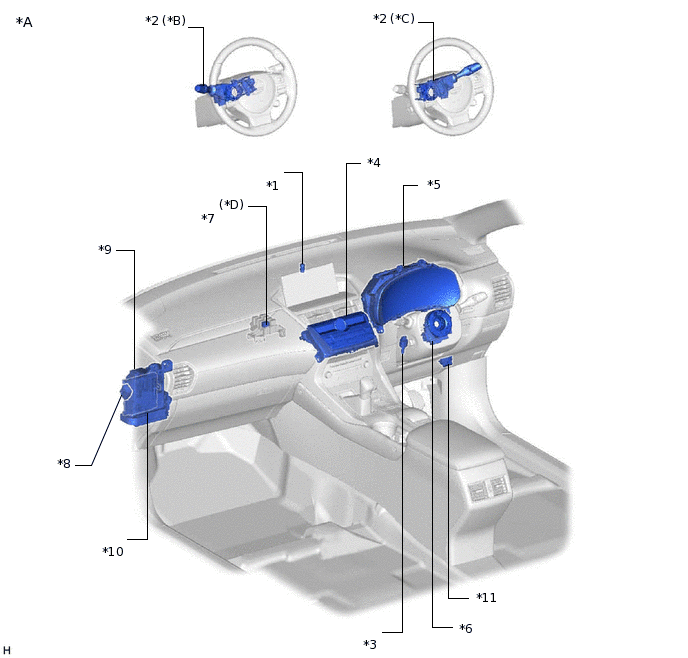

E307344C02

*A

Для моделей с правосторонним рулевым управлением

*B

Для расположения с левой стороны

*C

Для расположения с правой стороны

*D

для моделей с задними противотуманными фарами

*1

ДАТЧИК СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ

*2

ПЕРЕКЛЮЧАТЕЛЬ БЛИЖНЕГО/ДАЛЬНЕГО СВЕТА ФАР В СБОРЕ

*3

ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ

*4

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

- ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

*5

ЩИТОК ПРИБОРОВ В СБОРЕ

*6

ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ

*7

РЕЛЕ ЗАДНИХ ПРОТИВОТУМАННЫХ ФОНАРЕЙ (FOG RR)

*8

ЭБУ УПРАВЛЕНИЯ СТОП-СИГНАЛАМИ В СБОРЕ

*9

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

- РЕЛЕ IG1 № 2

- РЕЛЕ BK UP LP

- РЕЛЕ TAIL

- РЕЛЕ ACC

- ПРЕДОХРАНИТЕЛЬ ECU-IG № 2

- ПРЕДОХРАНИТЕЛЬ ECU-IG № 3

- ПРЕДОХРАНИТЕЛЬ ACC

- ПРЕДОХРАНИТЕЛЬ BKUP LP

- ПРЕДОХРАНИТЕЛЬ TAIL

- ПРЕДОХРАНИТЕЛЬ STOP

- ПРЕДОХРАНИТЕЛЬ FOG RR (для моделей с задними противотуманными фонарями)

*10

ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

*11

DLC3

-

-
