СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ
*1 |
ECM |
*2 |
БЛОК РЕЛЕ № 1 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 1 В СБОРЕ - ПРЕДОХРАНИТЕЛЬ EFI MAIN - ПРЕДОХРАНИТЕЛЬ ETCS - РЕЛЕ ST № 2 |
ИЛЛЮСТРАЦИЯ
*1 |
ДАТЧИК ТЕМПЕРАТУРЫ ATF В СБОРЕ - КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ ЖИДКОСТИ ДЛЯ АВТОМАТИЧЕСКИХ ТРАНСМИССИЙ № 3 - ДАТЧИК ТЕМПЕРАТУРЫ ТРАНСМИССИОННОЙ ЖИДКОСТИ |
*2 |
ДАТЧИК ПОЛОЖЕНИЯ ПАРКИНГА/НЕЙТРАЛИ В СБОРЕ |
*3 |
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН SLT |
*4 |
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН SLU |
*5 |
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН SL2 |
*6 |
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН SL1 |
*7 |
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН SL3 |
*8 |
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН SL4 |
*9 |
ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН SL |
*10 |
РАЗЪЕМ ЖГУТА ПРОВОДОВ |
*11 |
ЖГУТ ЭЛЕКТРОПРОВОДКИ ТРАНСМИССИИ |
*12 |
ДАТЧИК ОБОРОТОВ ТРАНСМИССИИ - ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ПЕРВИЧНОГО ВАЛА NT - ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ВЫХОДНОГО ВАЛА NC |
*13 |
МАСЛЯНЫЙ НАСОС С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
- |
- |

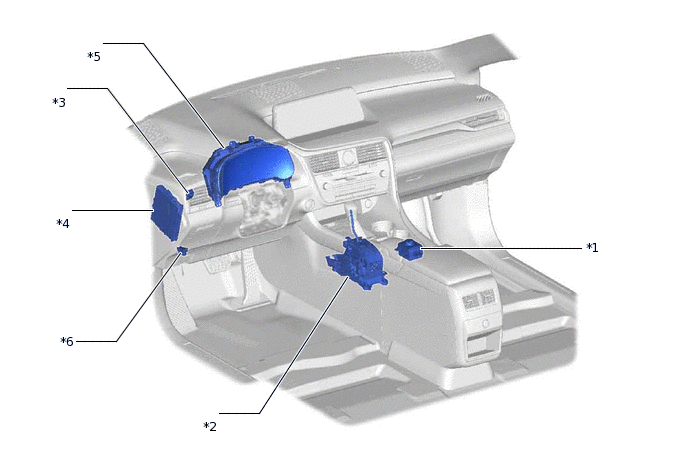

ИЛЛЮСТРАЦИЯ
*1 |
- ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА NORMAL КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ - ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА SPORT |
*2 |
- ДАТЧИК ПОЛОЖЕНИЯ СЕЛЕКТОРА ПЕРЕДАЧ НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ |
*3 |
ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
*4 |
ЭБУ ЗАПУСКА И ОСТАНОВА ДВИГАТЕЛЯ |
*5 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*6 |
DLC3 |
