ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS (для моделей с задним сиденьем № 2) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже описаны необходимые процедуры (регулировка, калибровка, инициализация или регистрация), которые должны быть выполнены после снятия, установки или замены деталей при снятии/установке заднего датчика системы SRS.

Table 1. Необходимые процедуры после снятия / установки / замены деталей
Заменяемая деталь или процедура	Необходимые процедуры	Последствия / неработающие функции, если необходимые процедуры не выполняются	Линк
Отсоедините провод от отрицательного вывода вспомогательной аккумуляторной батареи	Сохраните в памяти нейтральное положение рулевого колеса	Система LKA/LDA	Click here
		Интеллектуальная система ультразвуковой локации*1
		Предаварийная система безопасности
		Система освещения (наружного) Фары адаптивного головного бокового освещения
		Система адаптивного включения дальнего света
		Система помощи при парковке (для моделей с функцией помощи при параллельной парковке)	Click here
		Мониторная система помощи при парковке (для моделей без функции помощи при параллельной парковке)	Click here
		Система панорамного обзора	Click here
	Инициализируйте замок двери багажного отделения	Система управления замками дверей	Click here
	Сброс закрытого положения двери багажного отделения	Система автоматизированного привода двери багажного отделения	Click here

*1: При выполнении настройки с помощью GTS.

Нажмите здесьClick here Click here

Tip:

Порядок выполнения работ одинаков для правой и левой стороны.
Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

МЕРЫ ПРЕДОСТОРОЖНОСТИ

CAUTION:
Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".

Нажмите здесьClick here

Note:
После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

Нажмите здесьClick here
СНИМИТЕ ЗАДНЕЕ СИДЕНЬЕ № 2 В СБОРЕ

Нажмите здесьClick here
ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА ВСПОМОГАТЕЛЬНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ

CAUTION:
После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

Note:
После подсоединения провода необходимо инициализировать некоторые системы.

Нажмите здесьClick here
СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ

Нажмите здесьClick here
СНИМИТЕ ВНУТРЕННЮЮ ОПОРНУЮ НАКЛАДКУ ЗАДНЕЙ ДВЕРИ

Нажмите здесьClick here
СНИМИТЕ ЗАДНИЙ ЩИТОК КРОНШТЕЙНА НАРУЖНОЙ НАПРАВЛЯЮЩЕЙ СИДЕНЬЯ

Нажмите здесьClick here
СНИМИТЕ ПЕРЕДНЮЮ БОКОВУЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ

Нажмите здесьClick here
СНИМИТЕ БОКОВУЮ ОБЛИЦОВКУ ЗАДНЕГО СИДЕНЬЯ

Нажмите здесьClick here

СНИМИТЕ ЗАДНИЙ ДАТЧИК СИСТЕМЫ SRS

Убедитесь, что питание выключено.
Убедитесь, что отсоединен провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

CAUTION:
После отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

Отсоедините разъем от заднего датчика системы SRS.

Note:

При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Прижмите белый замок корпуса и сдвиньте желтый механизм фиксации положения разъема. (Теперь разъем не может случайно разъединиться.)

Прижмите белый замок корпуса снова и разъедините разъем.

Note:
При разъединении разъема старайтесь не прижать часть (A), показанную на рисунке.

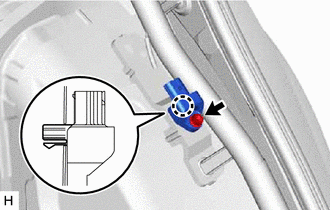

Выверните болт и расцепите захват, чтобы снять задний датчик системы SRS.

*a	Белый замок корпуса	*b	Желтый CPA
*c	Сдвиньте	*d	Нажмите

После разъединения разъема убедитесь, что положение белого замка корпуса соответствует указанному на рисунке.
