КОРПУС ПЕРЕКЛЮЧАТЕЛЯ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ КОРПУС ПЕРЕКЛЮЧАТЕЛЯ НА РУЛЕВОМ КОЛЕСЕ

    1. Используя повторно корпус переключателя на рулевом колесе:

      1. E365648

        С помощью плоскогубцев расширьте зажим и временно установите корпус переключателя на рулевом колесе, как показано на рисунке.

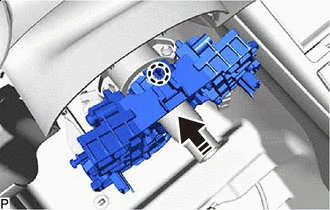

      2. E365650C01
        V113147

        Направление зацепления

        Удерживая зажим в расширенном состоянии, зацепите захват, как показано на рисунке.

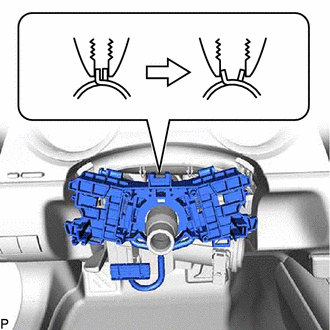

      3. E365651

        Отпустите зажим и установите корпус переключателя на рулевом колесе, как показано на рисунке.

    2. Устанавливая новый корпус переключателя на рулевом колесе:

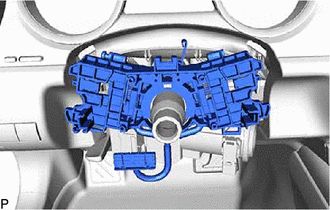

      1. E365652

        Временно установите корпус переключателя на рулевом колесе.

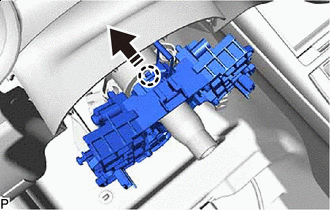

      2. E365653C01
        V113147

        Направление установки

        Введите захват в зацепление, как показано на рисунке.

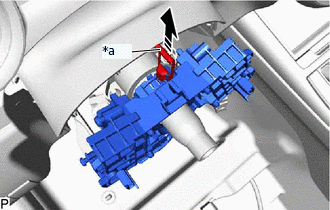

      3. E365654C01

        *a

        Штырь
        V113147

        Снимите в этом направлении

        Снимите штифт и установите корпус переключателя на рулевом колесе, как показано на рисунке.

  2. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЕЙ ПОВОРОТА

    Нажмите здесьЩелкните по следующей ссылке

  3. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  4. УСТАНОВИТЕ ПЕРЕКЛЮЧАТЕЛЬ РЕГУЛИРОВКИ НАКЛОНА И ТЕЛЕСКОПИЧЕСКОГО ИЗМЕНЕНИЯ ВЫСОТЫ (для рулевой колонки с электроприводами регулировки наклона и телескопического изменения высоты)

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  5. УСТАНОВИТЕ ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке
