СИСТЕМА МОНИТОРА ЗАДНЕГО ВИДА, диагностический DTC:C1681

Код DTC Наименование DTC
C1681 Неверный сигнал обратной связи передней телекамеры

ОПИСАНИЕ

DTC C1681 сохраняется, когда контроллер телекамеры обнаруживает результате самодиагностики возникновении проблемы синхронизации в сигнале изображения, с передней телекамерой в сборе в контроллер телекамеры.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

DTC выводится

C1681

Неверный сигнал обратной связи передней телекамеры

Неисправность источника питания передней телекамеры

  • Жгут проводов или разъем

  • Передняя телекамера в сборе

  • Контроллер телекамеры

Контроллер телекамеры

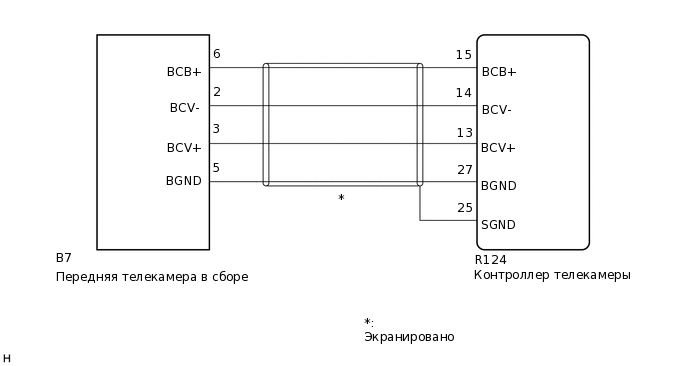

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E372776E06

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Если отображается на дисплее радиоприемника После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи, скорректируйте нейтральное положение рулевого колеса.

    Нажмите здесьClick here

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы панорамного обзора.

    Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ – ПЕРЕДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ)

    1. Отсоедините разъем R124 контроллер телекамеры.

    2. Отсоедините разъем B7 передней телекамеры.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      R124-15 (BCB+) - B7-6 (BCB+)

      Всегда

      Менее 1 Ом

      R124-13 (BCV+) - B7-3 (BCV+)

      Всегда

      Менее 1 Ом

      R124-14 (BCV-) - B7-2 (BCV-)

      Всегда

      Менее 1 Ом

      R124-27 (BGND) - B7-5 (BGND)

      Всегда

      Менее 1 Ом

      R124-25 (SGND) - масса

      Всегда

      10 кОм или более

      R124-15 (BCB+) или B7-6 (BCB+) - масса

      Всегда

      10 кОм или более

      R124-13 (BCV+) или B7-3 (BCV+) - масса

      Всегда

      10 кОм или более

      R124-14 (BCV-) или B7-2 (BCV-) - масса

      Всегда

      10 кОм или более

      R124-27 (BGND) или B7-5 (BGND) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  2. ПРОВЕРЬТЕ КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ (BCV-, BGND)

    1. Отсоедините разъем R124 контроллер телекамеры.

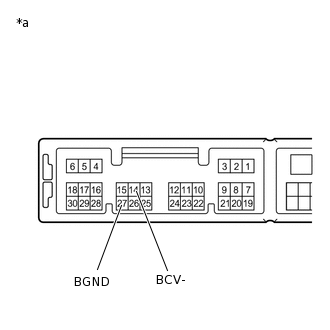

    2. E181084C23

      *a

      Устройство с неподсоединенным жгутом проводов

      (контроллер телекамеры)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      27 (BGND) - масса

      Всегда

      Менее 1 Ом

      14 (BCV-) - масса

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ

    Нажмите здесьClick here

    СООТВ

  3. ПРОВЕРЬТЕ КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ (BCB+, BGND)

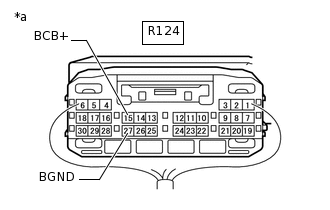

    1. E394317C07

      *a

      Устройство с подсоединенным жгутом проводов

      (контроллер телекамеры)

      Снимите контроллер телекамеры вместе с установленным разъемом.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      R124-27 (BGND) - масса

      Всегда

      Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      R124-15 (BCB+) - R124-27 (BGND)

      Питание включено (АСС)

      5,5 - 7,05 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ

    Нажмите здесьClick here

    СООТВ

  4. ПРОВЕРЬТЕ ПЕРЕДНЮЮ ТЕЛЕКАМЕРУ (BCV+, BGND)

    1. Снимите контроллер телекамеры вместе с установленным разъемом.

    2. С помощью осциллографа проверьте форму сигнала передней телекамеры.

      Tip:

      Разъем передней телекамеры в сборе является водонепроницаемым. Поэтому проверяйте форму сигнала на контроллер телекамеры вместе с подсоединенным разъемом.

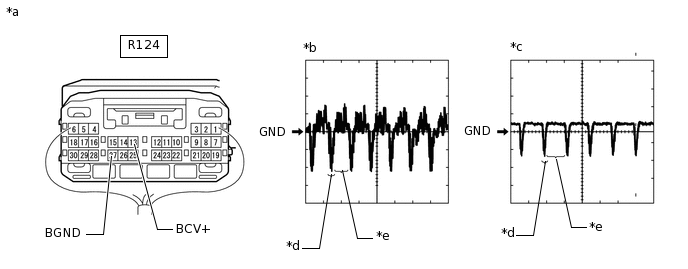

      E395393C02

      *a

      Устройство с подсоединенным жгутом проводов

      (контроллер телекамеры)

      *b

      Осциллограмма 1 (объектив камеры не закрыт, изображение выводится)

      *c

      Осциллограмма 2 (объектив камеры закрыт, экран затемнен)

      *d

      Сигнал синхронизации

      *e

      Сигнал видеоизображения

      -

      -
      Tip:

      • Форма видеосигнала изменяется в соответствии с изображением, которое передает передняя телекамера в сборе.

      • Видеосигнал постоянно выводится при включенном зажигании (ACC).

      Table 1. Условия измерений

      Наименование

      Описание

      Номера контактов (обозначения)

      R124-13 (BCV+) - R124-27 (BGND)

      Настройки прибора

      200 мВ/дел., 50 мкс/дел.

      Условие

      Зажигание включено (IG), во время работы системы панорамного обзора

      СООТВ

      Форма сигнала подобна показанной на рисунке.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    СООТВ

    ЗАМЕНИТЕ КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ ПЕРЕДНЮЮ ТЕЛЕКАМЕРУ В СБОРЕ

    Нажмите здесьClick here
