ПРОТИВОТУМАННАЯ ФАРА В СБОРЕ ПОВТОРНАЯ СБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Во избежание попадания посторонних частиц и налипания на деталях противотуманных фар и фонарей старайтесь работать с деталями в закрытом помещении.

  • Повторное использование деталей, способность крепления которых снижается в результате повреждения резьбы, запрещено.

  • При установке деталей следите за тем, чтобы жгут проводов не был пережат или натянут.

  • Запрещается использовать растворитель для очистки деталей. Очистка допускается только посредством сухой ткани.

Tip:

  • Порядок выполнения работ для левой и правой стороны одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ БЛОК ЛЕВОЙ ПРОТИВОТУМАННОЙ ФАРЫ

    Note:

    • Во время выполнения данной процедуры необходимо принять меры по защите от статического разряда.

    • Используйте SST для защиты от статического электричества (комплект настольных антистатических ковриков) и соблюдайте все меры предосторожности, чтобы предотвратить повреждение системы электростатическим разрядом.

    • Выполняйте работы с использованием чистых резиновых перчаток.

    • Не прикасайтесь к левой противотуманной фаре голыми руками.

    • Примите меры по предотвращению загрязнения поверхностей, поскольку они могут повредиться, даже если их немного протереть мягкой тканью.

    • Если на внутренних поверхностях рассеивателя остались отпечатки пальцев, аккуратно вытрите их мягкой тканью.

    • Запрещается использовать растворитель для очистки деталей. Очистка допускается только посредством сухой ткани.

    09890-47010

    09891-04010

    09891-04020

    09891-04030

    09891-04040

    1. Установите блок левой противотуманной фары на направляющий винт.

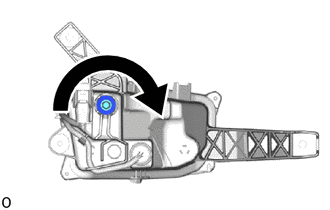

    2. E376186

      Удерживая блок левой противотуманной фары одной рукой так, чтобы он не выпал, затяните направляющий винт на число оборотов, записанное при его снятии для подсоединения направляющего винта.

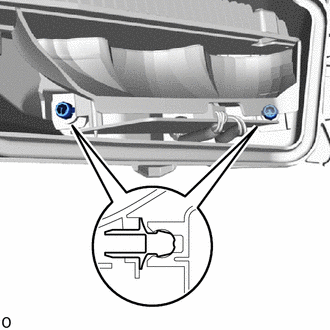

    3. E381413

      Подсоедините 2 кольца шарнира.

    4. E376186

      Затяните направляющий винт на 20 оборотов.

    5. Подсоедините разъем.

  2. УСТАНОВИТЕ ПРОКЛАДКУ ПРОТИВОТУМАННОЙ ФАРЫ

    Note:

    • Прокладка противотуманной фары не подлежит повторному использованию.

    • Выполняйте работы с использованием чистых резиновых перчаток.

    • Запрещается прикасаться к внутренней поверхности объектива и металлическим поверхностям, поскольку они могут загрязниться.

    • Примите меры по предотвращению загрязнения поверхностей, поскольку они могут повредиться, даже если их немного протереть мягкой тканью.

    • Если на внутренних поверхностях рассеивателя остались отпечатки пальцев, аккуратно вытрите их мягкой тканью.

    • Запрещается использовать растворитель для очистки деталей. Очистка допускается только посредством сухой ткани.

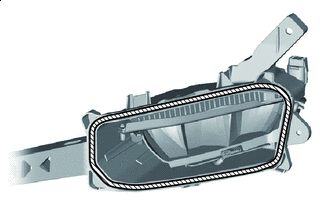

    1. E377400C01
      V100155

      Область для очистки

      Очистите установочную канавку прокладки противотуманной фары.

    2. Подготовьте 2 отвертки, оберните концы каждой отвертки отслаивающейся бумагой и закрепите отслаивающуюся бумагу лентой.

      Tip:

      Используйте отслаивающуюся бумагу, которая поставляется с прокладкой противотуманной фары.

    3. E318045

      Ножницами отрежьте конец прокладки рассеивателя фары под углом 90°.

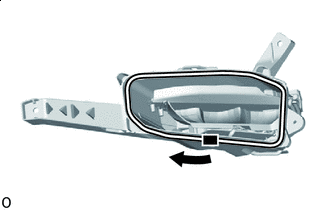

    4. E376190C01
      V100143

      Начальная точка

      Начиная с точки крепления захвата в нижней части рассеивателя левой противотуманной фары, установите прокладку противотуманной фары в прямую канавку против часовой стрелки, пока она не достигнет угловой канавки.

      Note:

      Не прилагая усилий и не натягивая, вставьте прокладку.

    5. С помощью 2 отверток с обернутыми отслаивающейся бумагой концами вдавите прокладку противотуманной фары в канавку до упора.

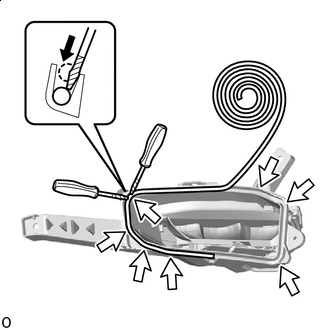

    6. E376191C01
      V100136

      Угловая канавка

      Вставьте прокладку противотуманной фары в угловую канавку и с помощью 2 отверток с обернутыми отслаивающейся бумагой концами вдавите прокладку в канавку до упора.

      Note:

      • Не прилагая усилий и не натягивая, вставьте прокладку.

      • Если прокладка противотуманной фары была установлена с натяжением, прокладку выдавит в угловой канавке.

    7. Повторите действия в следующем порядке по кругу, приближаясь к начальной точке.

      1. Вставьте прокладку противотуманной фары в прямую канавку.

      2. Вдавите до упора в канавке.

      3. Установите в угловую канавку.

      4. Вдавите до упора в канавке.

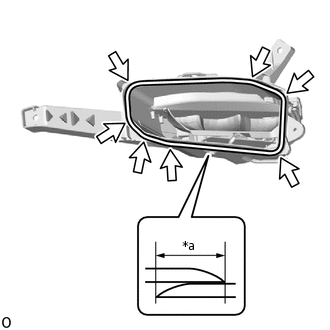

    8. E376192C01

      *a

      10 мм (0,3937 дюйма)
      V100136

      Угловая канавка

      С помощью ножниц обрежьте прокладку противотуманной фары под углом 45° в начальной точке, чтобы обеспечить наложение прокладки на начальный конец на расстоянии 10 мм (0,3937 дюйма) или более, и закрепите прокладку.

    9. Проверьте правильность установки прокладки противотуманной фары.

      OK

      Прокладка не выдавлена и не выступает.

      В месте наложения прокладки зазор отсутствует.

      Note:

      Внимательно проверьте углы, поскольку прокладка легко выдавливается в этих участках.

  3. УСТАНОВИТЕ РАССЕИВАТЕЛЬ ЛЕВОЙ ПРОТИВОТУМАННОЙ ФАРЫ

    Note:

    • Выполняйте работы с использованием чистых резиновых перчаток.

    • Не прикасайтесь к рассеивателю левой противотуманной фары голыми руками.

    • Слегка протрите загрязненные места мягкой тканью.

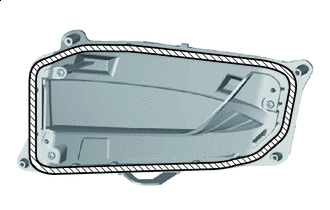

    1. E377401C01
      V100155

      Область для очистки

      Очистите контактную поверхность прокладки противотуманной фары.

    2. E317610C01
      V100144

      Прокладка рассеивателя противотуманной фары
      V100146

      Корпус противотуманной фары
      V100155

      Рассеиватель противотуманной фары

      Установите рассеиватель левой противотуманной фары на место.

      Note:

      Установите рассеиватель левой противотуманной фары посередине уплотнения рассеивателя противотуманной фары, как показано на рисунке.

    3. Введите в зацепление 2 захвата.

    4. E376182C01

      *a

      Винт "torx"

      С помощью отвертки для винтов "TORX" T20Н вверните винт.

    5. Вверните 3 винта.

    6. Проверьте правильность установки прокладки противотуманной фары.

      OK

      Прокладка контактирует с рассеивателем левой противотуманной фары и не выступает.
