СИСТЕМА ОПОВЕЩЕНИЯ О КЛЮЧЕ, ОСТАВЛЕННОМ В ЗАМКЕ ЗАЖИГАНИЯ Не звучит сигнал предупреждения об оставлении ключа в замке зажигания

Код DTC Наименование DTC
Не звучит сигнал предупреждения об оставлении ключа в замке зажигания

ОПИСАНИЕ

Зуммер системы предупреждения об оставлении ключа в замке зажигания начинает звучать, если дверь со стороны водителя открыта, а замок зажигания находится в положении OFF (ВЫКЛ) или АСС. Зуммер системы предупреждения об оставлении ключа в замке зажигания срабатывает, когда главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) передает в щиток приборов по шине CAN сигнал выключателя разблокировки ключа и сигнал выключателя освещения проема двери со стороны водителя.

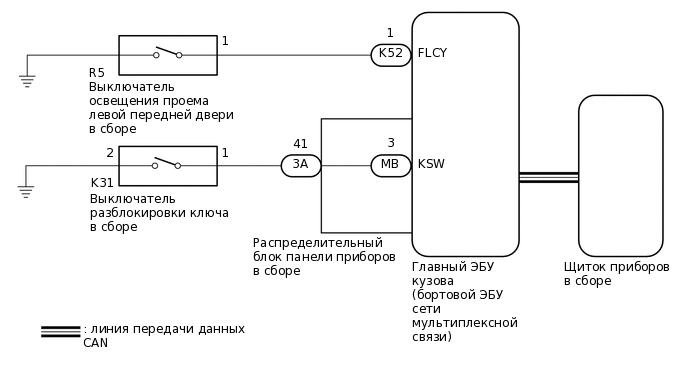

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

B364847E08

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Система предупреждения об оставлении ключа в замке зажигания использует систему передачи данных CAN. Проверьте работоспособность системы передачи данных, следуя указаниям из раздела "Порядок поиска неисправностей". Приступать к диагностике системы предупреждения об оставлении ключа в замке зажигания следует только после подтверждения нормальной работы систем передачи данных.

Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ GTS (Buzzer Operation)

    1. Подключите GTS к DLC3.

    2. Установите замок зажигания в положение ON (ВКЛ).

    3. Включите GTS.

    4. Войдите в следующие меню: Body Electrical / Combination Meter / Active Test.

    5. Выполните диагностику в режиме ACTIVE TEST в соответствии с указаниями на дисплее GTS.

      Body Electrical > Combination Meter > Active Test

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон регулирования

      Замечание по диагностике

      Buzzer Operation (800Hz, Vol L, W/ Damping)

      Зуммер щитка приборов

      • Частота: 800 Гц

      • Регулятор громкости: Большой

      • Затухание звука

      ON (ВКЛ)

      -

      Body Electrical > Combination Meter > Active Test

      Информация на дисплее прибора

      Buzzer Operation (800Hz, Vol L, W/ Damping)

    Результат

    Result

    Перейдите к

    Зуммер щитка приборов звучит.

    A

    Зуммер щитка приборов не подает звуковой сигнал

    B
    B

    ЗАМЕНИТЕ ЩИТОК ПРИБОРОВ В СБОРЕ

    Нажмите здесьClick here

    A

  2. СНИМИТЕ ПОКАЗАНИЯ GTS (FL Door Courtesy SW)

    1. Войдите в следующие меню: Body Electrical / Main Body / Data List.

    2. Снимите показания с дисплея GTS в режиме DATA LIST.

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Замечание по диагностике

      FL Door Courtesy SW

      Сигнал выключателя освещения проема левой передней двери

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Левая передняя дверь закрыта

      ON (ВКЛ): Левая передняя дверь открыта

      -

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      FL Door Courtesy SW

      OK

      GTS выводит ON (ВКЛ) или OFF (ВЫКЛ) в соответствии с состоянием двери водителя, показанными в таблице.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (с левой стороны)Click here

    СООТВ

  3. СНИМИТЕ ПОКАЗАНИЯ GTS (Key Unlock Warning SW)

    1. Снимите показания с дисплея GTS в режиме DATA LIST.

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      Измеряемая величина

      Диапазон

      Нормальное состояние

      Замечание по диагностике

      Key Unlock Warning SW

      Сигнал выключателя разблокировки ключа

      OFF (ВЫКЛ) или ON (ВКЛ)

      OFF (ВЫКЛ): Ключ не вставлен в замок зажигания

      ON (ВКЛ): Ключ вставлен в замок зажигания

      -

      Body Electrical > Main Body > Data List

      Информация на дисплее прибора

      Key Unlock Warning SW

      OK

      GTS выводит ON (ВКЛ) или OFF (ВЫКЛ) в зависимости от наличия ключа в цилиндре замка зажигания.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Нажмите здесьClick here

    NG

  4. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ

    1. Снимите выключатель разблокировки ключа.

      Нажмите здесьClick here

    2. Проверьте выключатель разблокировки ключа.

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ

    Нажмите здесьClick here

    СООТВ

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ КЛЮЧА В СБОРЕ — РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ)

    1. Отсоедините разъем 3A распределительного блока панели приборов.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      3A-41 - K31-1

      Всегда

      Менее 1 Ом

      K31-2 - масса

      Всегда

      Менее 1 Ом

      K31-1 или 3A-41 - другие контакты и масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  6. ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    1. Снимите распределительный блок панели приборов в сборе.

      Нажмите здесьClick here

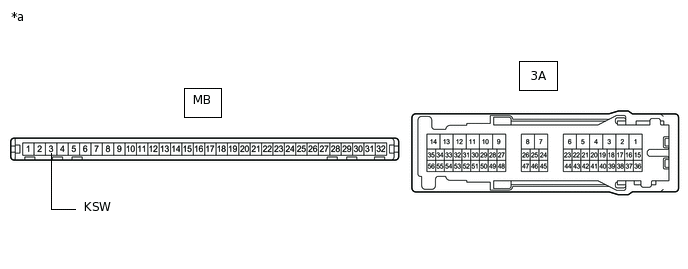

      B472423C01

      *a

      Устройство с неподсоединенным жгутом проводов

      (Распределительный блок панели приборов в сборе)

      -

      -

    2. Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с распределительного блока панели приборов в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      3A-41 - MB-3 (KSW)

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    Нажмите здесьClick here

  7. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (ДЛЯ ЛЕВОЙ ДВЕРИ)

    1. Снимите выключатель освещения проема передней двери в сборе (для левой двери).

      Нажмите здесьClick here

    2. Проверьте выключатель освещения проема передней двери в сборе (для левой двери).

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьClick here

    СООТВ

  8. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ – ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ))

    1. Отсоедините разъем K52 главного ЭБУ кузова (бортового ЭБУ сети мультиплексной связи).

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      R5-1 - K52-1 (FLCY)

      Всегда

      Менее 1 Ом

      R5-1 или K52-1 (FLCY) - другие контакты и масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    Нажмите здесьClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
