СВЕТОМАСКИРОВОЧНАЯ ЛЕНТА (для задней двери) СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки светомаскировочной ленты.

Table 1. Необходимые процедуры после снятия/установки/замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Link

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

Выполните калибровку "нуля" датчика положения рулевого колеса

Система предупреждения об уходе с полосы (с участием рулевого управления)

Click here

Предаварийная система безопасности

Сохраните в памяти нейтральное положение рулевого колеса

Система помощи при парковке

Click here

Система панорамного заднего обзора

Click here

  • Стекло задней двери

  • Направляющая стекла задней двери

Инициализируйте систему управления электрическими стеклоподъемниками

  • Функция автоматического подъема и опускания

  • Функция травмобезопасности

  • Функция дистанционного управления

  • Функция управления, связанная с ключом

  • Функция управления с помощью дистанционного передатчика

  • Функция управления при выключении питания

  • Функция травмобезопасности

  • Функция предупреждения об открытом окне

Click here
Tip:

  • Порядок выполнения работ одинаков для правой и левой стороны.

  • Ниже описан порядок работ для левой стороны.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    Note:

    После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

    Нажмите здесьClick here

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    для моделей с 2AR-FE:

    Нажмите здесьClick here

    Для моделей с A25A-FKS:

    Нажмите здесьClick here

    для моделей с 2GR-FKS:

    Нажмите здесьClick here

  3. СНИМИТЕ КРЫШКУ ПОДЛОКОТНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьClick here

  4. СНИМИТЕ ПЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРИЧЕСКОГО СТЕКЛОПОДЪЕМНИКА ЗАДНЕЙ ДВЕРИ В СБОРЕ С ВЕРХНЕЙ ОПОРНОЙ ПАНЕЛЬЮ ПОДЛОКОТНИКА ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick here

  5. СНИМИТЕ ЗАДНИЙ ПОДЛОКОТНИК В СБОРЕ

    Нажмите здесьClick here

  6. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick here

  7. СНИМИТЕ ВНУТРЕННИЙ УПЛОТНИТЕЛЬ СТЕКЛА ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick here

  8. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ № 2

    Нажмите здесьClick here

  9. СНИМИТЕ КРЫШКУ ТЕХНОЛОГИЧЕСКОГО ОТВЕРСТИЯ ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick here

  10. СНИМИТЕ УПЛОТНЕНИЕ ВЕНТИЛЯЦИОННОГО КАНАЛА ЗАДНЕЙ ДВЕРИ № 1

    Нажмите здесьClick here

  11. СНИМИТЕ ЗАЩИТУ ПАНЕЛИ ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick here

  12. СНИМИТЕ НАПРАВЛЯЮЩУЮ СТЕКЛА ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick here

  13. СНИМИТЕ УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick here

  14. СНИМИТЕ НИЖНЮЮ ЗАДНЮЮ РАМУ ОКНА ЗАДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьClick here

  15. СНИМИТЕ НЕОПУСКНОЕ СТЕКЛО ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick here

  16. СНИМИТЕ СТЕКЛО ЗАДНЕЙ ДВЕРИ В СБОРЕ

    Нажмите здесьClick here

  17. СНИМИТЕ ОБЛИЦОВКУ РАМЫ ЗАДНЕЙ ДВЕРИ

    Нажмите здесьClick here

  18. СНИМИТЕ КРЮК ДЛЯ ЗАНАВЕСКИ (для моделей с солнцезащитным навесом задней двери)

    Нажмите здесьClick here

  19. СНИМИТЕ НИЖНИЙ НАРУЖНЫЙ УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ

    Tip:

    При снятии нижнего наружного уплотнителя задней двери разогрейте кузов автомобиля и нижний наружный уплотнитель задней двери с помощью нагревательной лампы.

    Table 2. Температура нагрева

    Параметр

    Температура

    Нижний наружный уплотнитель задней двери и кузов автомобиля

    40-60°C (104-140°F)
    E306500C23

    *a

    Нагреваемая деталь

    *b

    Нагревательная лампа
    CAUTION:

    • Не прикасайтесь к нагревательной лампе и нагреваемым деталям. В противном случае это может привести к ожогам.

    • Длительное прикосновение к нагреваемым деталям может привести к ожогам.

    Note:

    Не допускайте чрезмерного нагрева кузова автомобиля.

    1. С помощью нагревательной лампы разогрейте нижний наружный уплотнитель задней двери и кузов автомобиля.

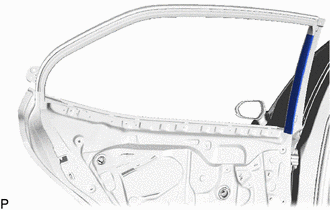

    2. B469821

      Оттяните один из концов нижнего наружного уплотнителя задней двери и снимите уплотнитель.

      Tip:

      Нижний наружный уплотнитель задней двери следует оттягивать параллельно кузову автомобиля.

  20. СНИМИТЕ НАРУЖНЫЙ УПЛОТНИТЕЛЬ ЗАДНЕЙ ДВЕРИ

    Tip:

    При снятии наружного уплотнителя задней двери разогрейте кузов автомобиля и наружный уплотнитель задней двери с помощью нагревательной лампы.

    Table 3. Температура нагрева

    Параметр

    Температура

    Наружный уплотнитель задней двери и кузов автомобиля

    40 - 60°C (104 - 140°F)
    E306500C23

    *a

    Нагреваемая деталь

    *b

    Нагревательная лампа
    CAUTION:

    • Не прикасайтесь к нагревательной лампе и нагреваемым деталям. В противном случае это может привести к ожогам.

    • Длительное прикосновение к нагреваемым деталям может привести к ожогам.

    Note:

    Не допускайте чрезмерного нагрева кузова автомобиля.

    1. С помощью нагревательной лампы разогрейте наружный уплотнитель задней двери и кузов автомобиля.

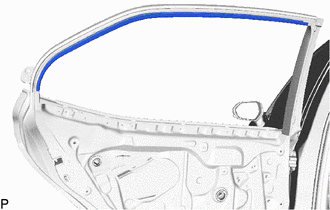

    2. B469822

      Оттяните один из концов наружного уплотнителя задней двери и снимите уплотнитель.

      Tip:

      Наружный уплотнитель задней двери следует оттягивать параллельно кузову автомобиля.
