НАКЛАДКА РУЛЕВОГО КОЛЕСА СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки кнопки звукового сигнала в сборе.

Table 1. Необходимые процедуры после снятия / установки / замены деталей

Заменяемая деталь или процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Link

Отсоедините провод от отрицательного вывода аккумуляторной батареи.

Сохраните в памяти нейтральное положение рулевого колеса

Система LKA/LDA

Click here

Предаварийная система безопасности

Система освещения (наружного)

  • Фары адаптивного головного бокового освещения

Система адаптивного включения дальнего света

Двигайтесь на автомобиле до тех пор, пока работа системы запуска и останова не будет разрешена (приблизительно 15 - 60 минут)

Система запуска и останова

Click here

Сохраните в памяти нейтральное положение рулевого колеса

Система помощи при парковке (для моделей с функцией помощи при параллельной парковке)

Click here

Мониторная система помощи при парковке (для моделей без функции помощи при параллельной парковке)

Click here

Система панорамного обзора

Click here

Инициализируйте замок двери багажного отделения

Система управления замками дверей

Click here

Сброс закрытого положения двери багажного отделения

Система автоматизированного привода двери багажного отделения

Click here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. МЕРЫ ПРЕДОСТОРОЖНОСТИ

    B394719
    CAUTION:

    Перед началом обслуживания тщательно изучите раздел "Меры предосторожности".

    Нажмите здесьClick here

    Note:

    После выключения двигателя следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода аккумуляторной батареи.

    Нажмите здесьClick here

  2. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

    B394718
    CAUTION:

    После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    Note:

    После подсоединения провода необходимо инициализировать некоторые системы.

    Нажмите здесьClick here

  3. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 3

    1. B396270C02

      *a

      Защитная клейкая лента

      С помощью отвертки с обернутым изолентой концом освободите захват и направляющую и снимите нижнюю крышку рулевого колеса № 3.

  4. СНИМИТЕ НИЖНЮЮ КРЫШКУ РУЛЕВОГО КОЛЕСА № 2

    1. B396272C02

      *a

      Защитная клейкая лента

      С помощью отвертки с обернутым изолентой концом освободите захват и направляющую и снимите нижнюю крышку рулевого колеса № 2.

  5. СНИМИТЕ КНОПКУ ЗВУКОВОГО СИГНАЛА В СБОРЕ

    B417753C01
    V100155

    Сторона разворачивания
    CAUTION:

    При помещении кнопки звукового сигнала в сборе на хранение ее следует укладывать поверхностью, в направление которой происходит развертывание, вверх.

    1. Убедитесь, что зажигание выключено.

    2. Убедитесь, что провод отсоединен от отрицательного (-) вывода аккумуляторной батареи.

      B394718
      CAUTION:

      После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи подождите не менее 90 с, чтобы предотвратить срабатывание системы SRS.

    3. B420041C01

      *a

      Торсионная пружина

      Отверткой нажмите на 3 торсионные пружины, чтобы освободить 3 штифта, как показано на рисунке.

      Note:

      Будьте осторожны, чтобы не уронить кнопку звукового сигнала в сборе.

      Tip:

      Вставьте отвертку со стороны установочных отверстий нижней крышки рулевого колеса № 3 и нижнюю крышку рулевого колеса № 2.

    4. Вытяните кнопку звукового сигнала в сборе из рулевого колеса и удерживайте ее одной рукой.

      Note:

      При снятии кнопки звукового сигнала будьте осторожны, чтобы не вытащить жгут проводов подушки безопасности.

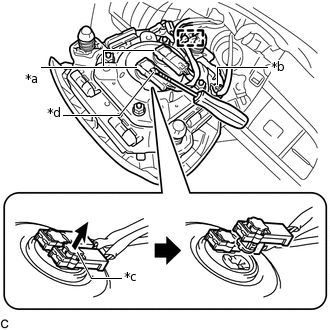

    5. B434266C02

      *a

      Разъем подушки безопасности

      *b

      Разъем звукового сигнала

      *c

      Замок разъема подушки безопасности

      *d

      Защитная клейкая лента

      Отсоедините разъем звукового сигнала от кнопки звукового сигнала в сборе.

    6. С помощью отвертки с обернутым клейкой лентой концом расцепите 2 защелки разъемов подушки безопасности.

    7. Отсоедините 2 разъема подушки безопасности.

    8. Освободите зажим жгута проводов, чтобы снять кнопку звукового сигнала в сборе.

      Note:

      При разъединении разъемов подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.
