СИСТЕМА НАВИГАЦИИ, диагностический код DTC: В1579

Код DTC Наименование DTC
B1579 Отсоединен микрофон для распознавания голоса

ОПИСАНИЕ

Радиоприемник с дисплеем в сборе, вещевой ящик в облицовке крыши в сборе и микрофон телефона в сборе соединены друг с другом сигнальными линиями обнаружения подключения микрофона.

Этот DTC сохраняется при отсоединении линии сигнала обнаружения подключения микрофона..

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

B1579

Отсоединен микрофон для распознавания голоса

Сигнал микрофона потерян

  • Вещевой ящик в облицовке крыши в сборе

  • Микрофон телефона в сборе

  • Радиоприемник с дисплеем в сборе

  • Жгут проводов или разъем

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

Figure 1. Для моделей с люком
E368042E01

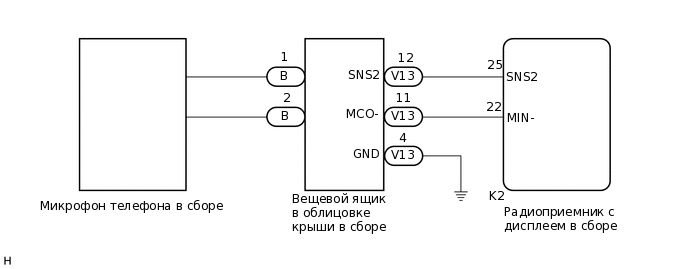

Figure 2. Для моделей без люка
E371450E15

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться инициализация, регистрация или калибровка. См. меры предосторожности по системе навигации.

    Нажмите здесьClick here

  • Радиоприемник с дисплеем в сборе следует заменять исключительно новым узлом. Если для замены будет использован радиоприемник с дисплеем в сборе с другого автомобиля, может произойти следующее:

    • Может быть сохранен DTC нарушения обмена данными.

    • Работа радиоприемника с дисплеем в сборе может быть нарушена.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

    1. E360498C04

      *a

      Устройство с подсоединенным жгутом проводов

      (Радиоприемник с дисплеем в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      K2-22 (MIN-) - масса

      Всегда

      Менее 1 Ом

      Result

      Result

      Перейти К

      OK (для моделей со сдвижной крышей)

      A

      OK (для моделей без сдвижной крыши)

      B

      NG

      C
    B

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ)Click here

    C

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

    Нажмите здесьClick hereClick here

    A

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ)

    1. Отсоедините разъем K2 радиоприемника с дисплеем в сборе.

    2. Отсоедините разъем V14 вещевого ящика в облицовке крыши в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      K2-25 (SNS2) - V14-6 (SNS2)

      Всегда

      Менее 1 Ом

      K2-22 (MIN-) - V14-7 (MCO-)

      Всегда

      Менее 1 Ом

      K2-25 (SNS2) или V14-6 (SNS2) - масса

      Всегда

      10 кОм или более

      K2-22 (MIN-) или V14-7 (MCO-) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  3. ПРОВЕРЬТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ

    1. Снимите вещевой ящик в облицовке крыши в сборе.

      Нажмите здесьClick hereClick here

    2. Подсоедините разъем В микрофона телефона в сборе.

    3. E360501C01

      *a

      Устройство с неподсоединенным жгутом проводов

      (Вещевой ящик в облицовке крыши в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      6 (SNS2) - 7 (MCO-)

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

    Нажмите здесьClick hereClick here

    НЕ СООТВ.

  4. ПРОВЕРЬТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ

    1. Снимите вещевой ящик в облицовке крыши в сборе.

      Нажмите здесьClick hereClick here

    2. Отсоедините разъем В микрофона телефона в сборе.

    3. E371472C04

      *a

      Устройство с неподсоединенным жгутом проводов

      (Вещевой ящик в облицовке крыши в сборе (со стороны жгута проводов крыши № 1))

      *b

      Устройство с неподсоединенным жгутом проводов

      (Вещевой ящик в облицовке крыши в сборе (со стороны микрофона телефона в сборе))

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      B-1 - V14-6 (SNS2)

      Всегда

      Менее 1 Ом

      B-2 - V14-7 (MCO-)

      Всегда

      Менее 1 Ом

      B-1 или V14-6 (SNS2) - V14-15 (GND)

      Всегда

      10 кОм или более

      B-2 или V14-7 (MCO-) - V14-15 (GND)

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    СООТВ

    ЗАМЕНИТЕ МИКРОФОН ТЕЛЕФОНА В СБОРЕ

    Нажмите здесьClick hereClick here

    НЕ СООТВ.

    ЗАМЕНИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ

    Нажмите здесьClick hereClick here

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ – ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ)

    1. Отсоедините разъем K2 радиоприемника с дисплеем в сборе.

    2. Отсоедините разъем V13 вещевого ящика в облицовке крыши в сборе.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      K2-25 (SNS2) - V13-12 (SNS2)

      Всегда

      Менее 1 Ом

      K2-22 (MIN-) - V13-11 (MCO-)

      Всегда

      Менее 1 Ом

      K2-25 (SNS2) или V13-12 (SNS2) - масса

      Всегда

      10 кОм или более

      K2-22 (MIN-) или V13-11 (MCO-) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  6. ПРОВЕРЬТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ

    1. Снимите вещевой ящик в облицовке крыши в сборе.

      Нажмите здесьClick hereClick here

    2. Подсоедините разъем В микрофона телефона в сборе.

    3. E360499C01

      *a

      Устройство с неподсоединенным жгутом проводов

      (Вещевой ящик в облицовке крыши в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      12 (SNS2) - 11 (MCO-)

      Всегда

      Менее 1 Ом

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

    Нажмите здесьClick hereClick here

    НЕ СООТВ.

  7. ПРОВЕРЬТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ

    1. Снимите вещевой ящик в облицовке крыши в сборе.

      Нажмите здесьClick hereClick here

    2. Отсоедините разъем В микрофона телефона в сборе.

    3. E371473C10

      *a

      Устройство с неподсоединенным жгутом проводов

      (Вещевой ящик в облицовке крыши в сборе (со стороны жгута проводов крыши № 1))

      *b

      Устройство с неподсоединенным жгутом проводов

      (Вещевой ящик в облицовке крыши в сборе (со стороны микрофона телефона в сборе))

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      B-1 - V13-12 (SNS2)

      Всегда

      Менее 1 Ом

      B-2 - V13-11 (MCO-)

      Всегда

      Менее 1 Ом

      B-1 или V13-12 (SNS2) - V13-4 (GND)

      Всегда

      10 кОм или более

      B-2 или V13-11 (MCO-) - V13-4 (GND)

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    СООТВ

    ЗАМЕНИТЕ МИКРОФОН ТЕЛЕФОНА В СБОРЕ

    Нажмите здесьClick hereClick here

    НЕ СООТВ.

    ЗАМЕНИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ КРЫШИ В СБОРЕ

    Нажмите здесьClick hereClick here
