СИСТЕМА НАВИГАЦИИ (для моделей с радиоприемником с дисплеем) КОНТАКТЫ ЭБУ

Tech Tips

Проверку следует выполнять с обратной стороны разъема, не отсоединяя его от устройств.


  1. РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

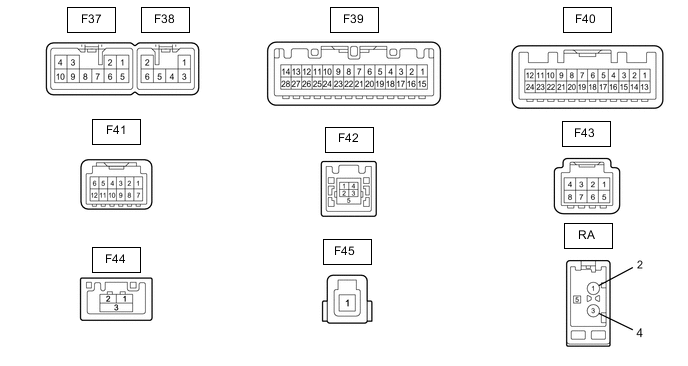

    A01UD9ME01
    Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
    F37-1 (FR+) - F37-7 (GND1) LG - W-B Звуковой сигнал (передний правый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    F37-2 (FL+) - F37-7 (GND1) BR - W-B Звуковой сигнал (передний левый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    F37-3 (ACC1) - F37-7 (GND1) GR - W-B Источник питания (ACC) Зажигание выключено Менее 1 В
    Зажигание включено (АСС) 11-14 В
    F37-4 (+B1) - F37-7 (GND1) SB - W-B Источник питания (+B) Всегда 11-14 В
    F37-5 (FR-) - F37-7 (GND1) P - W-B Звуковой сигнал (передний правый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    F37-6 (FL-) - F37-7 (GND1) SB - W-B Звуковой сигнал (передний левый канал) Аудиосистема работает На выходе сигнал, форма которого синхронизирована со звуком
    F37-7 (GND1) - масса W-B - масса Масса Всегда Менее 1 В
    F37-10 (ILL+) - F37-7 (GND1) G - W-B Сигнал подсветки Переключатель освещения выключен Менее 1 В
    Переключатель освещения в положении TAIL или HEAD 11-14 В
    F38-2 (RL+) - F37-7 (GND1) G - W-B Голосовой сигнал Звучание голосового сопровождения На выходе сигнал, форма которого синхронизирована со звуком
    F38-5 (ILL-) - F37-7 (GND1) BR - W-B Сигнал подсветки Переключатель освещения выключен Менее 1 В
    Переключатель освещения в положении TAIL или HEAD Формирование импульсов
    F38-6 (RL-) - F37-7 (GND1) R - W-B Голосовой сигнал Звучание голосового сопровождения На выходе сигнал, форма которого синхронизирована со звуком
    F39-1 (IG) - F37-7 (GND1) W - W-B Источник питания (IG) Зажигание выключено Менее 1 В
    Выключатель зажигания в состоянии ON (ВКЛ) (IG) 11-14 В
    F39-4 (MACC) - F37-7 (GND1)*1 G - W-B Источник питания микрофона Зажигание выключено Менее 1 В
    Выключатель зажигания в состоянии ON (ВКЛ) (IG) 4 - 6 В
    F39-5 (MIN+) - F37-7 (GND1) L - W-B Голосовой сигнал микрофона

    См. операцию "Проверьте микрофон" в разделе "Проверка работы"

    Нажмите здесь Click here

    		-
    F39-6 (SNS2) - F37-7 (GND1) V - W-B Сигнал обнаружения подключения микрофона Всегда Менее 1 В
    F39-7 (TX1+) Y Сигнал связи AVC-LAN - -
    F39-8 (TX1-) B Сигнал связи AVC-LAN - -
    F39-9 (CANH) L Сигнал передачи данных CAN - -
    F39-10 (CANL) W Сигнал передачи данных CAN - -
    F39-11 (AGND) - масса Экран - масса Заземление экрана Всегда Менее 1 В
    F39-12 (SG) - масса Экран - масса Заземление экрана Всегда Менее 1 В
    F39-13 (VV+) - F37-7 (GND1) V - W-B Видеосигнал Звук воспроизводится внешним устройством (когда используется стереогнездо) На выходе сигнал, форма которого синхронизирована со звуком
    F39-14 (VV-) - F37-7 (GND1) SB - W-B Масса видеосигнала Всегда Менее 1 В
    F39-16 (MUT1) - F37-7 (GND1) L - W-B Сигнал подавления громкости

    Зажигание включено (АСС)

    Аудиосистема работает

    		 2,0 В или более
    Аудиосистема изменяет режимы Менее 1 В
    F39-17 (SPD) - F37-7 (GND1) B - W-B Сигнал скорости автомобиля

    См. операцию "Проверьте сигналы автомобиля" в разделе "Проверка работы"

    Нажмите здесь Click here

    		-
    F39-18 (SGND) - масса Экран - масса Заземление экрана Всегда Менее 1 В
    F39-19 (MIN-) - F37-7 (GND1) P - W-B Голосовой сигнал микрофона

    См. операцию "Проверьте микрофон" в разделе "Проверка работы"

    Нажмите здесь Click here

    		-
    F39-21 (SW1) - F37-23 (SWG) LG - G Сигнал переключателя на рулевом колесе Ни один из переключателей не нажат 2,97 - 3,56 В
    Нажатие переключателя SEEK+ (поиск+) 0,27 - 0,35 В
    Нажатие выключателя SEEK- (поиск-) 0,86 - 1,03 В
    Нажатие выключателя VOL+ (громкость+) 1,51 - 1,79 В
    Нажатие выключателя VOL- (громкость-) 2,22 - 2,66 В
    F39-22 (SW2) - F39-23 (SWG) B-G Сигнал переключателя на рулевом колесе Ни один из переключателей не нажат 2,97 - 3,56 В
    Нажат переключатель MODE/HOLD (режим/удержание) 0,27 - 0,35 В
    Нажатие выключателя ON HOOK (подключение к линии) 0,86 - 1,03 В
    Нажатие выключателя OFF HOOK (отключение от линии) 1,51 - 1,79 В
    Нажатие выключателя VOICE (голос) 2,22 - 2,66 В
    F39-23 (SWG) - F37-7 (GND1) G - W-B Масса переключателя на рулевом колесе Всегда Менее 1 В
    F39-25 (ADPG) - F37-7 (GND1) BE - W-B Сигнал обнаружения подключения внешнего устройства Внешнее устройство подключено Менее 1 В
    Внешнее устройство не подключено 2,1 - 3 В
    F39-26 (VAR+) - F39-27 (VA-) R-B Звуковой сигнал (правый канал) Звук воспроизводится внешним устройством (когда используется стереогнездо) На выходе сигнал, форма которого синхронизирована со звуком
    F39-27 (VA-) - F37-7 (GND1) B - W-B Масса Всегда Менее 1 В
    F39-28 (VAL+) - F39-27 (VA-) W-B Звуковой сигнал (левый канал) Звук воспроизводится внешним устройством (когда используется стереогнездо) На выходе сигнал, форма которого синхронизирована со звуком
    F40-3 (CNH1) GR Сигнал передачи данных по локальной шине - -
    F40-4 (CNL1) SB Сигнал передачи данных по локальной шине - -
    F41-2 (CDR+) - F37-7 (GND1) R - W-B Звуковой сигнал системы RSE Система RSE работает На выходе сигнал, форма которого синхронизирована со звуком
    F41-3 (CDR-) - F37-7 (GND1) W - W-B Звуковой сигнал системы RSE Система RSE работает На выходе сигнал, форма которого синхронизирована со звуком
    F41-4 (CDL+) - F37-7 (GND1) B - W-B Звуковой сигнал системы RSE Система RSE работает На выходе сигнал, форма которого синхронизирована со звуком
    F41-5 (CDL-) - F37-7 (GND1) G - W-B Звуковой сигнал системы RSE Система RSE работает На выходе сигнал, форма которого синхронизирована со звуком
    F41-8 (MUTE) - F37-7 (GND1) LG - W-B Сигнал подавления громкости Аудиосистема работает Более 3,5 В
    Аудиосистема изменяет режимы Менее 1 В
    F41-9 (TX+) - F37-7 (GND1) V - W-B Сигнал связи AVC-LAN - -
    F41-10 (TX-) - F37-7 (GND1) BE - W-B Сигнал связи AVC-LAN - -
    F42-1 (USV1) # Источник питания - -
    F42-2 (US1-) # Сигнал данных - -
    F42-3 (US1+) # Сигнал данных - -
    F42-4 (UGD1) # Масса - -
    F42-5 (USG1) Экран Заземление экрана - -
    F43-1 (SLD4) - масса B - масса Заземление экрана Всегда Менее 1 В
    F43-2 (SPDO) - F37-7 (GND1) B - W-B Сигнал скорости автомобиля

    См. операцию "Проверьте сигналы автомобиля" в разделе "Проверка работы"

    Нажмите здесь Click here

    		-
    F43-3 (ACC2) - F37-7 (GND1) B - W-B Источник питания (ACC) Зажигание выключено Менее 1 В
    Зажигание включено (АСС) 11-14 В
    F43-4 (+B2) - F37-7 (GND1) W - W-B Источник питания (+B) Всегда 11-14 В
    F43-5 (MIC+) - F37-7 (GND1) B - W-B Голосовой сигнал микрофона

    См. операцию "Проверьте микрофон" в разделе "Проверка работы"

    Нажмите здесь Click here

    		-
    F43-6 (MIC-) - F37-7 (GND1) B - W-B Голосовой сигнал микрофона

    См. операцию "Проверьте микрофон" в разделе "Проверка работы"

    Нажмите здесь Click here

    		-
    F43-8 (GND2) - масса W - масса Масса Всегда Менее 1 В
    F44-1 (LV1-) # Видеосигнал (цифровой) - -
    F44-2 (LV1+) # Видеосигнал (цифровой) - -
    F45-1 (BT) B Сигнал данных - -
    RA-5 (ANT+) - F37-7 (GND1) # - W-B Источник питания антенны

    Зажигание включено (АСС)

    Радиоприемник включен, и выбран режим AM или FM

    		 11-14 В

    • *1: для моделей без ручного выключателя (SOS)

    • #: Данные о цвете проводов отсутствуют.

  2. ЭБУ СИСТЕМЫ НАВИГАЦИИ

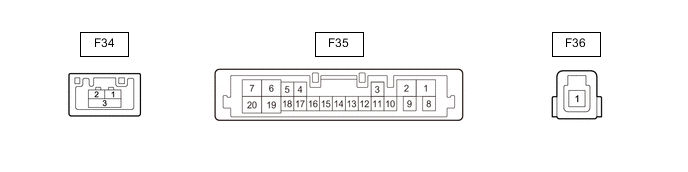

    A01UD4BE01
    Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
    F35-1 (+B) - F35-2 (GND) W - W Источник питания (+B) Всегда 11 - 14 В
    F35-2 (GND) - масса W - масса Масса Всегда Менее 1 В
    F35-6 (ACC) - F35-2 (GND) B - W Источник питания (ACC) Зажигание выключено Менее 1 В
    Зажигание включено (АСС) 11 - 14 В
    F35-5 (SPD) - F35-2 (GND) B - W Сигнал скорости автомобиля

    Выключатель зажигания в состоянии ON (ВКЛ) (IG)

    Колесо вращается

    		 Формирование импульсов
    F35-16 (MIC+) - F35-2 (GND) B - W Голосовой сигнал микрофона

    См. операцию "Проверьте микрофон" в разделе "Проверка работы"

    Нажмите здесь Click here

    		-
    F35-17 (MIC-) - F35-2 (GND) B - W Голосовой сигнал микрофона

    См. операцию "Проверьте микрофон" в разделе "Проверка работы"

    Нажмите здесь Click here

    		-
    F35-18 (MSHLD) - масса B - масса Заземление экрана Всегда Менее 1 В
    F36-1 (SIGNAL) B Сигнал данных - -
    F34-1 (LV1-) # Видеосигнал (цифровой) - -
    F34-2 (LV1+) # Видеосигнал (цифровой) - -

    • #: Данные о цвете проводов отсутствует.

  3. КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ

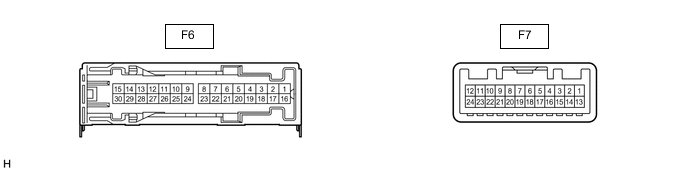

    A01UEF7E34
    Номера контактов (обозначения) Цвет проводки Назначение контактов Условие Заданные условия
    F6-1 (+B) - F6-3 (GND) B - W-B Источник питания (+B) Всегда 11-14 В
    F6-3 (GND) - масса W-B - масса Масса Всегда Менее 1 В
    F6-4 (RL+) - F6-3 (GND) LA-B - W-B Звуковой сигнал (задний левый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-5 (SL+) - F6-3 (GND) LA-Y - W-B Звуковой сигнал (задний левый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-6 (ROR+) - F6-3 (GND) LA-GR - W-B Звуковой сигнал (передний потолочный динамик) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-7 (WF2+) - F6-3 (GND) LA-LG - W-B Звуковой сигнал (низкочастотный динамик) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-8 (WF1+) - F6-3 (GND) LA-P - W-B Звуковой сигнал (низкочастотный динамик) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-9 (SR+) - F6-3 (GND) LA-R - W-B Звуковой сигнал (задний правый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-10 (CTR+) - F6-3 (GND) LA-SB - W-B Звуковой сигнал (передний центральный канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-11 (FL+) - F6-3 (GND) LA-G - W-B Звуковой сигнал (передний левый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-12 (RR+) - F6-3 (GND) LA-R - W-B Звуковой сигнал (задний правый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-13 (TWL+) - F6-3 (GND) LA-R - W-B Звуковой сигнал (передний левый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-14 (TWR+) - F6-3 (GND) LA-B - W-B Звуковой сигнал (передний правый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-15 (FR+) - F6-3 (GND) LA-Y - W-B Звуковой сигнал (передний правый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-16 (+B2) - F6-3 (GND) L - W-B Источник питания (+B) Всегда 11-14 В
    F6-18 (GND2) - масса W-B - масса Масса Всегда Менее 1 В
    F6-19 (RL-) - F6-3 (GND) LA-Y - W-B Звуковой сигнал (задний левый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-20 (SL-) - F6-3 (GND) LA-BE - W-B Звуковой сигнал (задний левый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-21 (ROR-) - F6-3 (GND) LA-B - W-B Звуковой сигнал (передний потолочный динамик) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-22 (WF2-) - F6-3 (GND) LA-L - W-B Звуковой сигнал (низкочастотный динамик) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-23 (WF1-) - F6-3 (GND) LA-V - W-B Звуковой сигнал (низкочастотный динамик) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-24 (SR-) - F6-3 (GND) LA-W - W-B Звуковой сигнал (задний правый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-25 (CTR-) - F6-3 (GND) LA-B - W-B Звуковой сигнал (передний центральный канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-26 (FL-) - F6-3 (GND) LA-R - W-B Звуковой сигнал (передний левый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-27 (RR-) - F6-3 (GND) LA-W - W-B Звуковой сигнал (задний правый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-28 (TWL-) - F6-3 (GND) LA-G - W-B Звуковой сигнал (передний левый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-29 (TWR-) - F6-3 (GND) LA-BE - W-B Звуковой сигнал (передний правый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F6-30 (FR-) - F6-3 (GND) LA-B - W-B Звуковой сигнал (передний правый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F7-1 (MUTE) - F6-3 (GND) L - W-B Сигнал подавления громкости

    Зажигание включено (АСС)

    Аудиосистема работает

    		 2,0 В или более
    Аудиосистема изменяет режимы Менее 1 В
    F7-2 (L-) - F6-3 (GND) SB - W-B Звуковой сигнал (левый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F7-3 (L+) - F6-3 (GND) BR - W-B Звуковой сигнал (левый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F7-4 (R-) - F6-3 (GND) P - W-B Звуковой сигнал (правый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F7-5 (R+) - F6-3 (GND) LG - W-B Звуковой сигнал (правый канал) Аудиосистема работает Форма выходного сигнала синхронизирована со звуковыми сигналами
    F7-6 (SLD) - масса Экран - масса Заземление экрана Всегда Менее 1 В
    F7-7 (TX-) B Сигнал связи AVC-LAN - -
    F7-8 (TX+) Y Сигнал связи AVC-LAN - -
    F7-11 (SPD) - F6-3 (GND) B - W-B Сигнал скорости автомобиля

    Выключатель зажигания в состоянии ON (ВКЛ) (IG)

    Колесо вращается

    		 Формирование импульсов:
    F7-12 (ACC) - F6-3 (GND) GR - W-B Источник питания (ACC) Зажигание выключено Менее 1 В
    Зажигание включено (АСС) 11-14 В
    F7-14 (II1-) - F6-3 (GND) R - W-B Голосовой сигнал Звучание голосового сопровождения Выдается форма сигнала, синхронизированная с голосовыми сигналами
    F7-15 (II1+) - F6-3 (GND) G - W-B Голосовой сигнал Звучание голосового сопровождения Выдается форма сигнала, синхронизированная с голосовыми сигналами
    F7-18 (SLD1) - масса Экран - масса Заземление экрана Всегда Менее 1 В
    F7-24 (TMUT) - F6-3 (GND)*1 L - W-B Сигнал подавления громкости Аудиосистема работает 3,5 В или более
    Режим вызова экстренной помощи Менее 1 В

    • *1: для моделей с ручным выключателем (SOS)

  4. ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ (для моделей с ручным выключателем (SOS))
