СТЕКЛО ЗАДНЕГО БОКОВОГО ОКНА СНЯТИЕ

Tech Tips


  • Порядок выполнения работ для правой и левой сторон одинаков.

  • Ниже рассмотрен порядок выполнения работ для левой стороны.

  • Если для болта не указан момент затяжки, см. таблицу стандартных болтов (см. стр. Click here).


  1. СНИМИТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (для многоместного нераздельного сиденья)


    1. Снимите переднее сиденье в сборе (см. стр. Click here).

  2. СНИМИТЕ ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ (для раздельного сиденья)


    1. Снимите переднее сиденье в сборе (см. стр. Click here).

  3. СНИМИТЕ ОПОРНУЮ НАКЛАДКУ ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    A01DW2EE01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    1. Наклейте защитную клейкую ленту вокруг опорной накладки передней двери.

    2. С помощью съемника молдингов открепите 4 фиксатора и 8 захватов, и снимите опорную накладку передней двери.

  4. СНИМИТЕ УПЛОТНИТЕЛЬ ОБШИВКИ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ

    A01DW2EE01
    Обозначения на рисунке
    *1 Защитная клейкая лента

    1. Наклейте защитную клейкую ленту вокруг опорной накладки передней двери.

    2. С помощью съемника молдингов открепите 4 фиксатора и 8 захватов, и снимите опорную накладку передней двери.

  5. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВКУ ЗАДНЕЙ СТЕНКИ КУЗОВА

    A01E08P

    1. Открепите 4 захвата и 5 фиксаторов, и снимите верхнюю облицовку задней стенки кузова.

  6. СНИМИТЕ ПОДУШКУ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    1. A01DXC8

      Потяните рычаг разблокировки крепления замка подушки заднего сиденья и вытяните подушку левого заднего сиденья в сборе, чтобы освободить крепление.

      Обозначения на рисунке
      A01E2TX Оттяните вверх
      A01DZ8Z Отпускание
    2. A01E1XM

      Освободите 2 крепления и снимите подушку левого заднего сиденья в сборе.

  7. СНИМИТЕ ПОДУШКУ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

    Tech Tips

    Порядок выполнения работ такой же, как для левой стороны.

  8. СНИМИТЕ НИЖНЮЮ ОБЛИЦОВКУ ЗАДНЕЙ СТЕНКИ КУЗОВА

    A01E0WX

    1. Открепите 6 захватов, 2 направляющих и 5 фиксаторов, и снимите нижнюю облицовку задней стенки кузова.

  9. СНИМИТЕ СПИНКУ ЗАДНЕГО СИДЕНЬЯ В СБОРЕ


    1. A01DV2O

      Выверните 2 болта.

    2. Приподнимите спинку заднего сиденья в сборе в направлении, указанном стрелкой, чтобы отсоединить 2 крепления от кузова автомобиля. Затем снимите спинку заднего сиденья в сборе.

      Note

      Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

  10. СНИМИТЕ ЛЕВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

    A01E1WHE01

    1. С помощью съемника молдингов открепите 2 захвата и снимите щиток кронштейна наружной направляющей сиденья.

  11. СНИМИТЕ ЛЕВЫЙ ЗАДНИЙ РЕМЕНЬ № 1 С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

    A01DUZAE04

    1. Выверните болт и снимите напольное крепление.

    2. A01DWQ1E03

      С помощью отвертки открепите 2 захвата и откройте крышку крепления ремня безопасности.

      Tech Tips

      Конец отвертки перед использованием следует изолировать клейкой лентой.

    3. Выверните болт.

    4. A01E0IHE01

      Выверните болт и снимите замок ремня безопасности.

  12. СНИМИТЕ ЛЕВУЮ ВНУТРЕННЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ БОКОВИНЫ КУЗОВА

    A01E1ZG

    1. Выверните болт и отсоедините напольное крепление ремня безопасности переднего сиденья.

    2. A01DZ5N

      Открепите 4 захвата, 3 направляющих и 7 фиксаторов, и снимите внутреннюю облицовочную накладку боковины кузова.

  13. СНИМИТЕ ОБЛИЦОВКУ ЛЕВОЙ ЗАДНЕЙ БОКОВОЙ СТОЙКИ

    A01DVLHE01

    1. С помощью отвертки открепите 4 захвата и снимите крышку плечевого крепления ремня безопасности переднего сиденья.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

      Обозначения на рисунке
      *1 Защитная клейкая лента

    2. Выверните болт и отсоедините плечевое крепление ремня безопасности переднего сиденья.

    3. A01DZCF

      Расцепите 2 фиксатора и снимите облицовку задней боковой стойки кузова.

  14. СНИМИТЕ ЛЕВУЮ ВЕРХНЮЮ ВНУТРЕННЮЮ БОКОВУЮ ОБЛИЦОВКУ КРЫШИ

    A01E1B8E01

    1. для моделей с подушкой сиденья:


      1. С помощью отвертки освободите 2 захвата и откройте крышку плечевого крепления ремня безопасности заднего сиденья.

        Tech Tips

        Конец отвертки перед использованием следует изолировать защитной клейкой лентой.

        Обозначения на рисунке
        *1 Защитная клейкая лента

      2. Выверните болт и отсоедините плечевое крепление ремня безопасности заднего сиденья.

    2. A01DWBA

      Открепите 3 фиксатора и снимите верхнюю внутреннюю боковую облицовку крыши.

  15. СНИМИТЕ ЛЕВОЕ НЕОПУСКНОЕ СТЕКЛО В СБОРЕ

    A01E2AP

    Note


    • При отделении ветрового стекла от автомобиля соблюдайте осторожность, чтобы не повредить краску или внутренние и наружные поверхности.

    • Работы должны выполнять 2 человека (второй человек необходим, чтобы поддерживать стекло).


    1. Выверните 2 болта.

    2. A01DZ6P

      Выверните 2 болта.

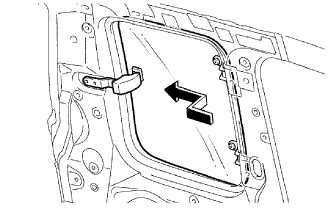

    3. A01DXW0E01

      Снимите стекло, как показано на рисунке.

    4. Выверните винт и снимите втулку, держатель и замок.

    5. Выверните 2 винта и снимите 2 шайбы, 2 держателя, 2 втулки и 2 направляющих.

    6. Снимите левый уплотнитель.
