СИСТЕМА ОПОВЕЩЕНИЯ О КЛЮЧЕ, ОСТАВЛЕННОМ В ЗАМКЕ ЗАЖИГАНИЯ КОНТАКТЫ ЭБУ
ПРОВЕРЬТЕ ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ
Снимите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) с распределительного блока панели приборов в сборе.
Нажмите здесьClick here
Подсоедините разъемы распределительного блока панели приборов в сборе.

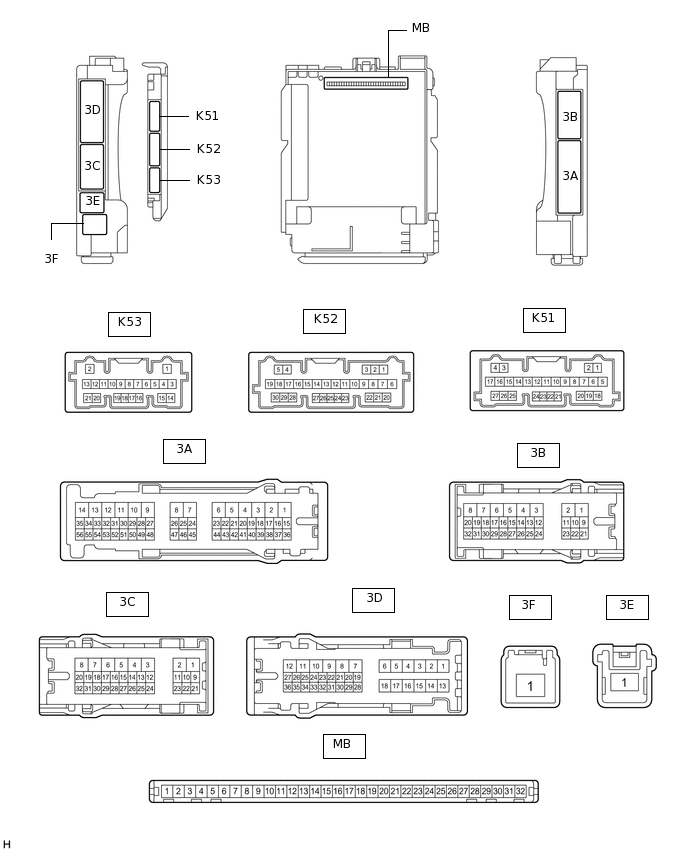

Измерьте сопротивление и напряжение в соответствии со значениями, приведенными в таблице.
Tip:Проводите изменения со стороны жгута проводов при отсоединенном разъеме.
Номера контактов (обозначения)
Цвет проводки
Вход/выход
Назначение контактов
Условие
Заданные условия
Параметр в списке таблицы данных
MB-11 (GND1) - масса
-
-
Масса
Всегда
Менее 1 Ом
-
MB-30 (ACC) - масса
-
Вход
Источник питания ACC
Замок зажигания в положении ACC
11–14 В
ACC SW
Замок зажигания в положении OFF (ВЫКЛ)
Менее 1 В
MB-31 (BECU) - масса
-
Вход
Питание аккумуляторной батареи
Всегда
11-14 В
-
MB-32 (IG) - масса
-
Вход
Источник питания выключателя питания
Зажигание включено
11–14 В
IG SW
Замок зажигания в положении OFF (ВЫКЛ)
Менее 1 В
Установите главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) на распределительный блок панели приборов в сборе.
Нажмите здесьClick here
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
Номера контактов (обозначения)
Цвет проводки
Вход/выход
Назначение контактов
Условие
Заданные условия
Соответствующий параметр Data List
K52-1 (FLCY) - масса
W - масса
Вход
Вход выключателя освещения проема левой передней двери
Левая передняя дверь открыта → закрыта
Менее 1 В → 11-14 В
FL Door Courtesy SW
3A-41 (KSW) - масса
GR - масса
Вход
Вход выключателя разблокировки ключа
Ключ отсутствует в цилиндре замка зажигания → Ключ находится в цилиндре замка зажигания
11-14 В → менее 1 В
Key Unlock Warning SW
