БЛОК ДВИГАТЕЛЯ СНЯТИЕ

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Ниже приводятся процедуры (регулировка, калибровка, инициализация или регистрация), которые должны осуществляться после снятия, установки или замены деталей, выполненных в ходе снятия/установки блока двигателя.

Table 1. Необходимые процедуры после снятия/установки/замены деталей

Заменяемая деталь или выполняемая процедура

Необходимые процедуры

Последствия / неработающие функции, если необходимые процедуры не выполняются

Тяга

Вывод аккумуляторной батареи отсоединен/подсоединен

Выполните калибровку "нуля" датчика положения рулевого колеса

Система предупреждения об уходе с полосы (с участием рулевого управления)

Щелкните по следующей ссылке

Предаварийная система безопасности

Сохраните в памяти нейтральное положение рулевого колеса

Система помощи при парковке

Щелкните по следующей ссылке

Система панорамного обзора

Щелкните по следующей ссылке

Замена ECM

Регистрация идентификационного номера транспортного средства (VIN)

Контрольная лампа неисправности включена

Щелкните по следующей ссылке

Выполните регистрацию кода (система иммобилайзера)

  • Система дистанционной блокировки дверей

  • Интеллектуальная система посадки и запуска (для функции посадки)

  • Интеллектуальная система посадки и запуска (функция запуска)

  • Функция блокировки рулевого управления

Описание методики регистрации см. в бюллетене технического обслуживания.

  • Замена двигателя в сборе

  • Устранена утечка газов из системы выпуска

  • Замена корпуса дроссельной заслонки с электродвигателем в сборе

  • Замена головки блока цилиндров в сборе

  • Замена распредвала

    (для распредвала впускных или выпускных клапанов)

  • Замена зубчатого колеса распредвала в сборе

  • Замена зубчатого колеса распредвала выпускных клапанов в сборе

  • Замена топливной форсунки в сборе

  • Замена свечи зажигания

  • Замена катушки зажигания в сборе

  • Замена датчика детонации

  • Замена датчика температуры охлаждающей жидкости

Проверка после ремонта

  • Неравномерный холостой ход и т.п.

  • Функция пуска двигателя и т.д.

Щелкните по следующей ссылке

Замена автоматической трансмиссии в сборе

Выполните следующие процедуры в показанном порядке:

  1. Выполните сброс памяти

  2. Введите компенсационный код трансмиссии в ECM

  3. Выполните дорожное испытание, чтобы ЕCM мог произвести настройку

  • Сильные толчки при переключении передач

  • Снижение экономии топлива

Щелкните по следующей ссылкедля инициализации U760E

Щелкните по следующей ссылкедля регистрации U760E

Замена ECM

(если возможно, считайте компенсационный код трансмиссии из предыдущего ECM)

Возможно

Выполните следующие процедуры в показанном порядке:

  1. Сброс памяти

  2. Передайте компенсационный код трансмиссии

  3. Выполните дорожное испытание, чтобы ЕCM мог произвести настройку

Невозможно

Выполните следующие процедуры в показанном порядке:

  1. Сброс памяти

  2. Сбросьте компенсационный код трансмиссии

  3. Выполните дорожное испытание, чтобы ЕCM мог произвести настройку

Замена ECM*1

Выполните регистрацию кода (функция иммобилайзера)

  • Система дистанционной блокировки дверей

  • Интеллектуальная система посадки и запуска (для функции посадки)

  • Интеллектуальная система посадки и запуска (функция запуска)

  • Функция блокировки рулевого управления

Описание методики регистрации см. в бюллетене технического обслуживания.

Замена ECM*2

Выполните регистрацию кода (система иммобилайзера)

  • Система дистанционной блокировки дверей

  • Запуск двигателя

Описание методики регистрации см. в бюллетене технического обслуживания.

Замена жидкости автоматической трансмиссии

Предполагаемая точка перезапуска при термическом износе ATF

Значение параметра Data List "ATF Thermal Degradation Estimate" оценивается неправильно.

Щелкните по следующей ссылке

Подвеска, шины*3

Оптическая ось задней телекамеры (настройка положения камеры заднего вида)

Система помощи при парковке

Щелкните по следующей ссылкедля инициализации

Щелкните по следующей ссылкеДля калибровки

Выполните инициализацию ЭБУ левой фары в сборе

Система освещения (НАРУЖНОГО)

Щелкните по следующей ссылке

  • Контроллер инициализация телекамеры

  • Отрегулируйте угол поворота рулевого колеса.

  • Оптическая ось задней телекамеры (настройка положения камеры заднего вида)

Система панорамного обзора

Щелкните по следующей ссылкедля инициализации

Щелкните по следующей ссылкедля калибровки

Замена переднего бампера в сборе

Регулировка зоны обзора передней телекамеры

Регулирование углов установки передних колес

Выполните настройку параметров системы и калибровку "нуля" датчика замедления.

  • Система VSC выключена или не работает

  • Коды DTC выводятся

  • Горит контрольная лампа скольжения SLIP

  • Контрольная лампа ABS горит

Щелкните по следующей ссылке

*1: для моделей с интеллектуальной системой посадки и запуска

*2: для моделей без интеллектуальной системы посадки и запуска

*3: Высота подвески автомобиля изменяется вследствие замены деталей подвески или шин.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ ТРУБКУ ЩУПА ПРОВЕРКИ УРОВНЯ МАСЛА

    1. A195867

      Снимите щуп проверки уровня моторного масла.

    2. Выверните болт и снимите трубку щупа проверки уровня масла.

    3. Снимите с трубки щупа проверки уровня моторного масла кольцевое уплотнение.

  2. СНИМИТЕ ОПОРУ КОЛЛЕКТОРА

    Нажмите здесьЩелкните по следующей ссылке

  3. СНИМИТЕ ОПОРУ КОЛЛЕКТОРА № 2

    Нажмите здесьЩелкните по следующей ссылке

  4. СНИМИТЕ ТЕПЛОЗАЩИТНЫЙ ЭКРАН ВЫПУСКНОГО КОЛЛЕКТОРА № 1

    Нажмите здесьЩелкните по следующей ссылке

  5. СНИМИТЕ КАТАЛИТИЧЕСКИЙ НЕЙТРАЛИЗАТОР В ВЫПУСКНОМ КОЛЛЕКТОРЕ В СБОРЕ (TWC: передний каталитический нейтрализатор)

    Нажмите здесьЩелкните по следующей ссылке

  6. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ

    Нажмите здесьЩелкните по следующей ссылке

  7. СНИМИТЕ ГЕНЕРАТОР В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  8. СНИМИТЕ КРОНШТЕЙН ЗАЖИМА ЖГУТА ПРОВОДОВ

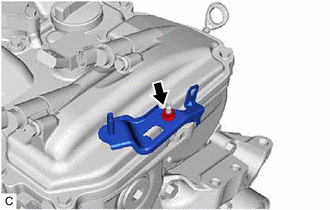

    1. A412647

      Отверните гайку и снимите кронштейн зажима жгута проводов.

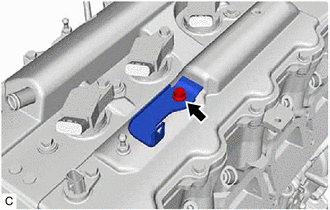

    2. A412648

      Выверните болт и снимите кронштейн зажима жгута проводов.

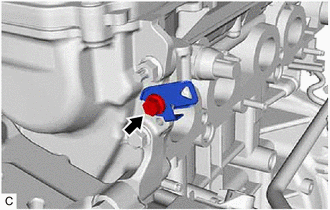

    3. A412649

      Выверните болт и снимите кронштейн зажима жгута проводов.

  9. СНИМИТЕ КОМПРЕССОР СО ШКИВОМ В СБОРЕ

    1. Для типа A:

      1. E372030C01
        V100135

        Болт
        V100136

        Гайка

        Выверните 2 болта и отверните 2 гайки.

      2. E372031

        С помощью торцевого ключа TORX E8 выверните 2 резьбовые шпильки.

    2. Для типа B:

      1. E372032

        Выверните 4 болта.

    3. Снимите компрессор со шкивом в сборе.

  10. СНИМИТЕ КРОНШТЕЙН ПОДШИПНИКА ПРИВОДНОГО ВАЛА

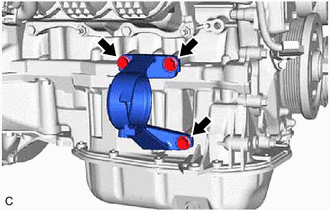

    1. A407955

      Выверните 3 болта и снимите кронштейн подшипника приводного вала.

  11. СНИМИТЕ КРОНШТЕЙН КРЕПЛЕНИЯ КОМПРЕССОРА № 1

    1. A210230

      Выверните 4 болта и снимите кронштейн крепления компрессора № 1.

  12. СНИМИТЕ КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  13. СНИМИТЕ ПРОКЛАДКУ КОРПУСА ДРОССЕЛЬНОЙ ЗАСЛОНКИ

    Нажмите здесьЩелкните по следующей ссылке

  14. ОТСОЕДИНИТЕ ПЕРЕПУСКНОЙ ШЛАНГ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

    1. A196855

      Сдвиньте 2 фиксатора и снимите перепускной шланг охлаждающей жидкости № 2 и перепускной шланг охлаждающей жидкости № 1.

  15. СНИМИТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН В СБОРЕ (для ACIS)

    Нажмите здесьЩелкните по следующей ссылке

  16. ОТСОЕДИНИТЕ ШЛАНГ ВЕНТИЛЯЦИИ КАРТЕРА № 2

    Нажмите здесьЩелкните по следующей ссылке

  17. СНИМИТЕ ТОПЛИВНУЮ РАМПУ

    Нажмите здесьЩелкните по следующей ссылке

  18. СНИМИТЕ РАСПОРНУЮ ВТУЛКУ ТОПЛИВНОЙ РАМПЫ

    Нажмите здесьЩелкните по следующей ссылке

  19. СНИМИТЕ ВИБРОИЗОЛЯТОР ФОРСУНКИ

    Нажмите здесьЩелкните по следующей ссылке

  20. СНИМИТЕ ТОПЛИВНУЮ ФОРСУНКУ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

  21. СНИМИТЕ ВПУСКНОЙ КОЛЛЕКТОР

    Нажмите здесьЩелкните по следующей ссылке

  22. СНИМИТЕ ПРОВОД ДАТЧИКА

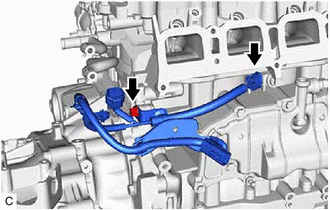

    1. A407996

      Отсоедините разъем датчика детонации.

    2. Выверните болт и снимите провод датчика с блока цилиндров в сборе.

  23. СНИМИТЕ ДАТЧИК ДЕТОНАЦИИ

    Нажмите здесьЩелкните по следующей ссылке

  24. СНИМИТЕ КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ МОТОРНОГО МАСЛА

    Нажмите здесьЩелкните по следующей ссылке

  25. СНИМИТЕ ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

    Нажмите здесьЩелкните по следующей ссылке

  26. СНИМИТЕ КАТУШКУ ЗАЖИГАНИЯ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке
