СИСТЕМА МОНИТОРА ЗАДНЕГО ВИДА, диагностический DTC:C1682

Код DTC Наименование DTC
C1682 Недопустимый ток передней телекамеры

ОПИСАНИЕ

DTC C1682 сохраняется, когда контроллер телекамеры обнаруживает в результате самодиагностики обнаруживает неисправность ток, подаваемый от передней телекамеры в сборе, подключенной к контроллер телекамеры.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

DTC выводится

C1682

Недопустимый ток передней телекамеры

Обрыв или короткое замыкание в сигнальной цепи передней телекамеры

  • Жгут проводов или разъем

  • Передняя телекамера в сборе

  • Контроллер телекамеры

Контроллер телекамеры

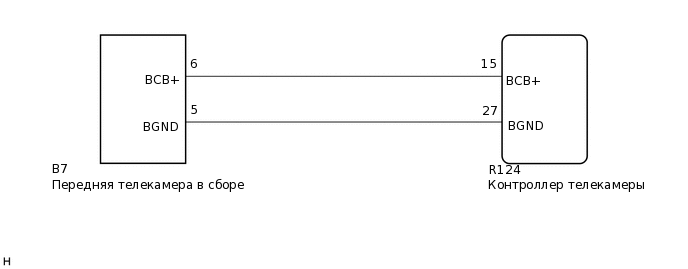

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E372777E10

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Если отображается на дисплее радиоприемника После отсоединения провода от отрицательного (-) вывода аккумуляторной батареи, скорректируйте нейтральное положение рулевого колеса.

    Нажмите здесьClick here

  • В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы панорамного обзора.

    Нажмите здесьClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ – ПЕРЕДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ)

    1. Отсоедините разъем R124 контроллер телекамеры.

    2. Отсоедините разъем B7 передней телекамеры.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      R124-15 (BCB+) - B7-6 (BCB+)

      Всегда

      Менее 1 Ом

      R124-27 (BGND) - B7-5 (BGND)

      Всегда

      Менее 1 Ом

      R124-15 (BCB+) или B7-6 (BCB+) - масса

      Всегда

      10 кОм или более

      R124-27 (BGND) или B7-5 (BGND) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  2. ПРОВЕРЬТЕ КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ (BCB+, BGND)

    1. E394317C07

      *a

      Устройство с подсоединенным жгутом проводов

      (контроллер телекамеры)

      Снимите контроллер телекамеры вместе с установленным разъемом.

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      R124-27 (BGND) - масса

      Всегда

      Менее 1 Ом

    3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Подключение диагностического прибора

      Условие

      Заданные условия

      R124-15 (BCB+) - R124-27 (BGND)

      Питание включено (АСС)

      5,5 - 7,05 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ПЕРЕДНЮЮ ТЕЛЕКАМЕРУ В СБОРЕ

    Нажмите здесьClick here

    НЕ СООТВ.

    ЗАМЕНИТЕ КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ

    Нажмите здесьClick here
