СИСТЕМА АВТОМАТИЧЕСКОГО ВКЛЮЧЕНИЯ ДАЛЬНЕГО СВЕТА КОНТАКТЫ ЭБУ

  1. ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ И ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

    E296410C13

    *1

    Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи)

    -

    -

    1. Измерьте напряжение и проверьте импульсы в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения)

      Цвет проводки

      Описание контактов

      Условие

      Номинальное значение

      I48-1 (DIM) - масса

      L - масса

      Выходной сигнал управления фарами дальнего света

      Зажигание выключено

      Менее 1 В

      Зажигание включено (IG)

      11–14 В

      I48-8 (A) - масса

      G - масса

      Вход сигнала положения AUTO переключателя освещения

      Переключатель освещения в положении AUTO

      Менее 1 В

      Переключатель освещения не в положении AUTO

      11–14 В

      I47-23 (AHBI) - масса

      P - масса

      Вход сигнала комбинированного переключателя (главного выключателя системы автоматического включения дальнего света)

      Комбинированный переключатель (главный выключатель системы автоматического включения дальнего света) во включенном положении

      Менее 1 В

      Комбинированный переключатель (главный выключатель системы автоматического включения дальнего света) в выключенном положении

      11–14 В

      I48-24 (HU) - масса

      Y - масса

      Вход сигнала положения HIGH переключателя света фар

      Переключатель света фар в положении дальнего света

      Менее 1 В

      Переключатель света фар не в положении дальнего света HIGH

      11–14 В

      I48-19 (CLTB) - I48-21 (CLTE)

      W - V

      Выход питания датчика автоматической регулировки освещения

      Зажигание выключено

      Менее 1 В

      Зажигание включено (IG)

      11–14 В

      I48-20 (CLTS) - масса

      P - масса

      Вход сигнала датчика автоматического управления освещением

      Зажигание выключено

      менее 1 В

      Работа системы автоматического управления освещением

      Формирование импульсов

      (см. осциллограмму 1)

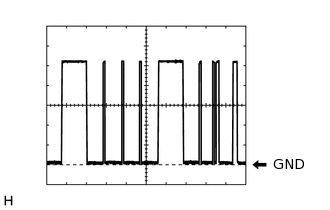

    2. E302989E04

      Осциллограмма 1

      Параметр / Устройство

      Описание

      Номера контактов (обозначения)

      I48-20 (CLTS) - масса

      Настройки прибора

      2 В/ДЕЛ., 10 мс / дел.

      Условие

      Работа системы автоматического управления освещением
      Tip:

      Форма сигнала передачи данных изменяется в зависимости от яркости окружающего света.

  2. ПРОВЕРЬТЕ ПЕРЕДНЮЮ КАМЕРУ РАСПОЗНАВАНИЯ ОБЪЕКТОВ
