ЗАДНИЙ ТОРМОЗ (для моделей с суппортом противодействующего типа) ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ТОРМОЗНОЙ ЦИЛИНДР И ПОРШЕНЬ

    1. Убедитесь в отсутствии ржавчины и задиров в отверстии цилиндра и на поршне.

  2. ПРОВЕРЬТЕ ТОЛЩИНУ ФРИКЦИОННОЙ НАКЛАДКИ ТОРМОЗНОЙ КОЛОДКИ

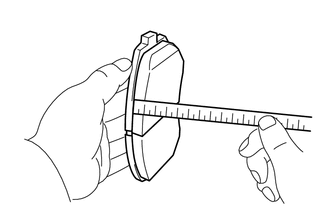

    1. C262317

      С помощью линейки измерьте толщину фрикционной накладки колодки заднего дискового тормоза.

      Номинальная толщина

      9,0 мм (0,354 дюйма)

      Минимально допустимая толщина

      1,2 мм (0,0472 дюйма)

      Если толщина фрикционной накладки колодки заднего дискового тормоза меньше минимально допустимой, замените тормозные колодки заднего дискового тормоза.

      Tip:

      При замене колодок заднего дискового тормоза новыми обязательно проверьте толщину заднего тормозного диска.

  3. ПРОВЕРЬТЕ ТОЛЩИНУ ДИСКА

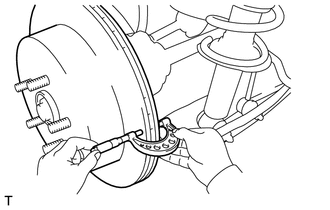

    1. C256658

      С помощью микрометра измерьте толщину заднего диска.

      Номинальная толщина

      20,0 мм (0,787 дюйма)

      Минимально допустимая толщина

      18,0 мм (0,709 дюйма)

      Если толщина заднего диска меньше минимально допустимого значения, замените задний диск.

  4. ПРОВЕРЬТЕ БИЕНИЕ ДИСКА

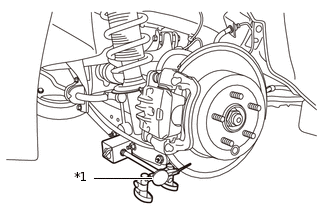

    1. C375877E01

      Проверьте осевой люфт подшипника и биение ступицы колеса (см. стр.Щелкните по следующей ссылке).

    2. Закрепите диск с помощью 5 гаек.

      120 Н*м

      1224 кгс*см

      89 фунт-сила-футов

    3. С помощью индикатора часового типа измерьте биение диска на расстоянии 10 мм (0,394 дюйма) от внешней кромки заднего диска.

      Table 1. Обозначения на рисунке

      *1

      Индикатор часового типа

      Максимально допустимое биение диска

      0,07 мм (0,0028 дюйма)

      Note:

      • Если биение превышает максимально допустимое значение, измените положение установки диска и полуоси для уменьшения биения. Если биение превышает максимально допустимую величину даже после изменения положения установки, замените задний диск.

    4. Отверните 5 гаек ступицы и снимите задний диск.

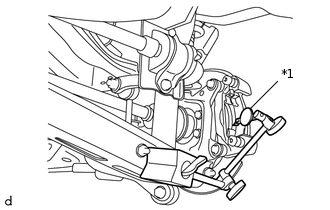

    5. C364392E01

      Установите индикатор часового типа 10 мм (0,394 дюйма) внутри наружной окружности заднего дискового тормоза, и затем поверните задний тормозной диск, чтобы проверить величину его заднего биения.

      Table 2. Обозначения на рисунке

      *1

      Индикатор часового типа

      Максимально допустимое биение диска

      0,07 мм (0,0028 дюйма)

      Tip:

      На рисунке показан пример.
