ТОПЛИВНЫЙ БАК (для моделей с приводом на одну ось) УЗЛЫ И ДЕТАЛИ

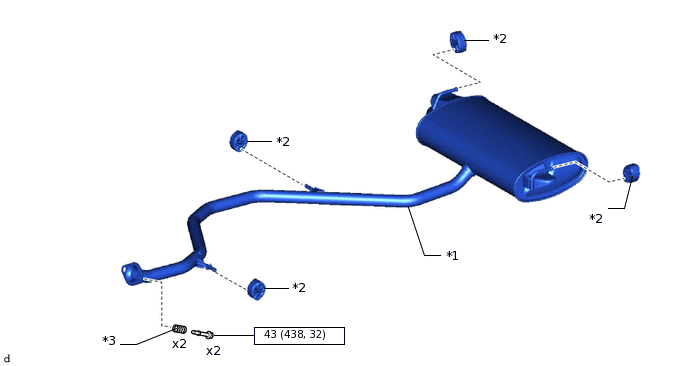

ИЛЛЮСТРАЦИЯ
*1 |
ЗАДНЯЯ ВЫПУСКНАЯ ТРУБА В СБОРЕ |
*2 |
ОПОРА ВЫПУСКНОЙ ТРУБЫ |
*3 |
ПРУЖИНА СЖАТИЯ |
- |
- |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |

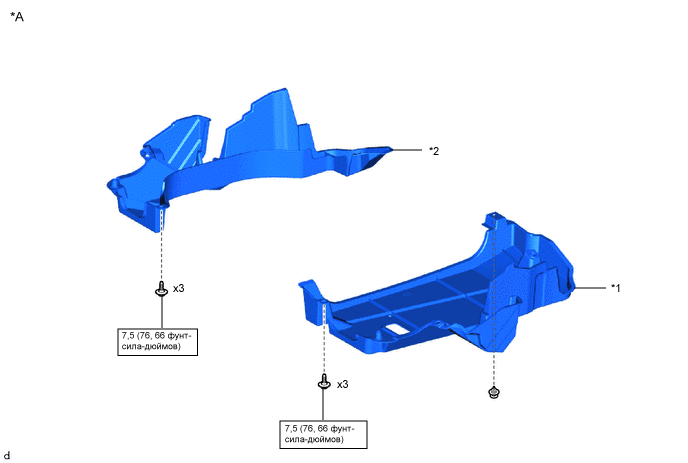

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с крышкой |
- |
- |
*1 |
НАКЛАДКА ЛЕВОГО БОКОВОГО БРУСА ЗАДНЕГО ПОЛА |
*2 |
НАКЛАДКА ПРАВОГО БОКОВОГО БРУСА ЗАДНЕГО ПОЛА |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
- |
- |

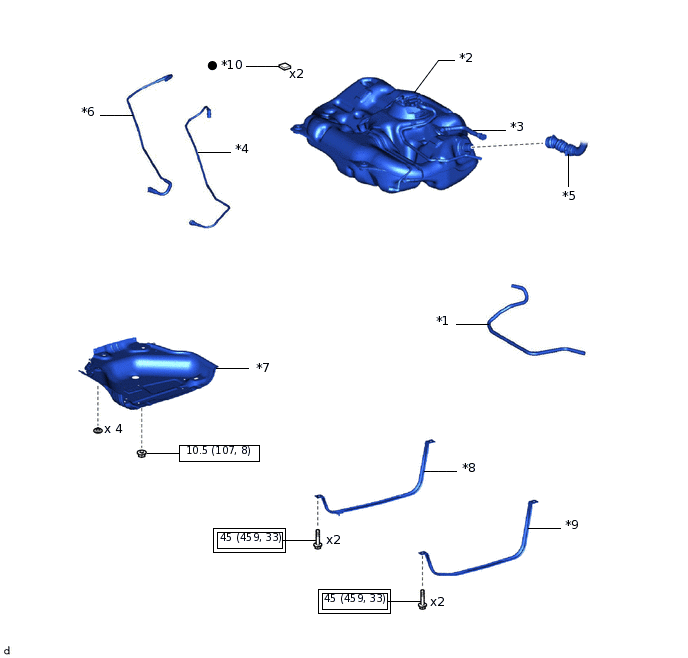

ИЛЛЮСТРАЦИЯ
*1 |
ВЫХОДНОЙ ПАТРУБОК УГОЛЬНОГО АДСОРБЕРА |
*2 |
ТОПЛИВНЫЙ БАК В СБОРЕ |
*3 |
ТРУБКА САПУНА ТОПЛИВНОГО БАКА |
*4 |
ПОДАЮЩИЙ ТОПЛИВОПРОВОД В СБОРЕ |
*5 |
ШЛАНГ, СОЕДИНЯЮЩИЙ ТОПЛИВНЫЙ БАК И НАЛИВНУЮ ТРУБКУ |
*6 |
ТРУБКА, ОТВОДЯЩАЯ ПАРЫ ТОПЛИВА, № 1 |
*7 |
ЭЛЕМЕНТ ЗАЩИТЫ №1 ТОПЛИВНОГО БАКА |
*8 |
ПРАВЫЙ ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОГО БАКА № 1 В СБОРЕ |
*9 |
ЛЕВЫЙ ХОМУТ КРЕПЛЕНИЯ ТОПЛИВНОГО БАКА № 1 В СБОРЕ |
*10 |
АМОРТИЗАТОР ТОПЛИВНОГО БАКА № 1 |
 |
Момент затяжки для "Основных участков, относящихся к таким характеристикам автомобиля, как движение/поворачивание/остановка": Н*м (кгс*см, фунт-сила-фут) |
|
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки |
● |
Деталь однократного применения |
- |
- |
