СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ, диагностический DTC: P3004-803

Код DTC Наименование DTC
P3004-803 Высоковольтная система электропитания

КРАТКОЕ ОПИСАНИЕ КОДА DTC

  1. ОПИСАНИЕ НЕИСПРАВНОСТИ

    ЭБУ гибридной системы контролирует состояние высоковольтных жгутов проводов между аккумуляторной батареей гибридной системы и преобразователем-инвертором в сборе, и регистрирует обрыв в цепи.

    Tip:

    • Этот DTC отличается от кода P3004-131 временем регистрации (после включения питания (READY)). Если одновременно с данным кодом выводится код P3004-131, сначала выполните процедуру поиска и устранения неисправностей для кода P3004-131.

    • Если SMRG заедает в разомкнутом положении, выводится только P3004-803.

    Причиной данной неисправности может быть одна из следующих:

    • Неисправность в цепи датчика напряжения инвертора (VH или VL)

    • Неисправность датчика напряжения (VH или VL)

    • Неисправность ЭБУ мотор-генератора (ЭБУ MG)

    • Нарушение связи (жгут проводов)

    • Неисправность системы высокого напряжения

    • Неисправность аккумуляторной батареи гибридной системы

    • Неисправность распределительного блока высоковольтной аккумуляторной батареи в сборе

    • Неисправность преобразователя-инвертора

    • Неисправность высоковольтного жгута проводов

    • Неисправность высоковольтного разъема или соединения

    • Неисправность в цепи низкого напряжения (12 В)

    • Неисправность ЭБУ гибридной системы

    • Неисправность распределительного блока высоковольтной аккумуляторной батареи в сборе

    • Неисправность жгута проводов низкого напряжения

    • Неисправность низковольтного разъема

ОПИСАНИЕ

См. описание для DTC P0AE6-225.

Нажмите здесьClick here

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

MIL

Индикация предупреждения

P3004-803

Высоковольтная система электропитания

Цепь высокого напряжения между аккумуляторной батареей гибридной системы и преобразователем-инвертором в сборе неисправна.

При включенном питании (READY) значения обоих параметров "VL-Voltage before Boosting" и "VH-Voltage after Boosting" ненормально снижаются.

Перегорел предохранитель аккумуляторной батареи EV, отсоединен зажим сервисного размыкателя цепи, реле SMRP или SMRB остается разомкнутым, либо существует обрыв в цепи кабеля высокого напряжения.

(логика диагностирования за 1 поездки)

  • Распределительный блок высоковольтной аккумуляторной батареи в сборе

  • Жгут проводов или разъем

Не загорается

Главная контрольная лампа аварийного состояния:

Загорается
Table 1. Сопутствующие параметры Data List

№ DTC

Таблица данных

P3004-803

  • VL-Voltage before Boosting

  • VH-Voltage after Boosting

  • Power Resource VB

При выполнении ремонта могут быть полезны следующие пункты:

  • Таблица данных

  • Ready Signal

  • Power Resource IB

СХЕМА СОЕДИНЕНИЙ

Используйте схему соединений высоковольтной цепи высоковольтной аккумуляторной батареи.

Нажмите здесьClick here

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:

  • Перед проверкой системы высокого напряжения или отсоединением разъема низкого напряжения преобразователя-инвертора необходимо принять меры по предотвращению поражения электрическим током, а именно, надеть электроизолирующие перчатки и снять зажим сервисного размыкателя цепи. После снятия зажима сервисного размыкателя цепи положите его в карман, чтобы никто не смог случайно подсоединить его обратно, пока выполняются работы с системой высокого напряжения.

  • После отсоединения зажима сервисного размыкателя цепи подождите, по крайней мере, 10 мин, прежде чем прикасаться к какому-либо из высоковольтных разъемов или контактов. По истечении 10 мин проверьте напряжение на контактах в контрольной точке преобразователя-инвертора в сборе. Перед началом работ напряжение должно составлять 0 В.

    Нажмите здесьClick hereClick here

    Tip:

    Для разрядки высоковольтного конденсатора внутри преобразователя-инвертора требуется не менее 10 мин.

Note:

После выключения питания следует подождать некоторое время, прежде чем отсоединять провод от отрицательного (-) вывода вспомогательной аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от отрицательного (-) вывода вспомогательной аккумуляторной батареи.

Нажмите здесьClick hereClick hereClick here

Tip:

После ремонта удалите все коды DTC и убедитесь, что коды DTC не выводятся, выполнив следующую процедуру.

  1. Включите питание (READY) и подождите не менее 30 с.

    Если DTC снова не выводится, совершите поездку на автомобиле длительностью примерно 5 мин в соответствии со значением параметра "Vehicle Spd" из фиксированного набора параметров.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ DTC (СИСТЕМЫ УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ)

    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Войдите в следующие меню: Powertrain / Hybrid Control / Trouble Codes.

    4. Проверьте наличие кодов DTC.

      Powertrain > Hybrid Control > Trouble Codes

      Результат

      Result

      Перейдите к

      P3004-803 - единственный выводимый код DTC, либо выводятся коды DTC, отличные от указанных в следующей таблице.

      A

      Также выводится любой из указанных ниже DTC, включая коды DTC, ожидающие обработки.

      B

      Также выводится код P0A95-123.

      C

      Информация о неисправности

      Соответствующий DTC

      Неисправность микропроцессора

      P0A1A-151, 658

      Модуль управления генератором

      P0A1B-786

      Модуль управления тяговым электродвигателем "A"

      P0A1D-148

      Модуль управления гибридной трансмиссией

      P1C2A-155

      Цепь АЦП генератора

      P1CA6-156

      Неисправность модуля управления генератором

      P1CA7-193

      Неисправность модуля управления тяговым электродвигателем

      P2511-149

      Обрыв цепи, прерывистый сигнал в измерительной цепи реле питания главного процессора гибридной системы

      P3133-659

      Ошибка передачи данных от генератора к тяговому электродвигателю "A"

      P3134-661

      Ошибка передачи данных от тягового электродвигателя "A" к генератору

      P324E-788

      Прерывистый сигнал в цепи реле питания MG-ECU

      Неисправность в цепи питания

      P06E6-164

      Цепь питания датчиков "C" / Обрыв

      P1C73-512

      Цепь номинального напряжения датчиков "F" / Обрыв

      Неисправность системы передачи данных

      U0110 (все коды INF)*1

      Прекращение обмена данными с модулем управления тяговым электродвигателем "A"

      Неисправность в цепи датчика и привода

      P0ADB-227

      Низкий уровень сигнала в цепи управления контактора положительного вывода аккумуляторной батареи гибридной системы

      P0ADC-226

      Высокий уровень сигнала в цепи управления контактора положительного вывода аккумуляторной батареи гибридной системы

      P0ADF-229

      Низкий уровень сигнала в цепи управления контактора отрицательного вывода аккумуляторной батареи гибридной системы

      P0AE0-228

      Высокий уровень сигнала в цепи управления контактора отрицательного вывода аккумуляторной батареи гибридной системы

      P0C76-523

      Слишком длительный разряд в системе аккумуляторной батареи гибридной системы

      P0D2E-586

      Диапазон / характеристики цепи датчика напряжения инвертора тягового электродвигателя "A"

      P0D2F-266

      Низкий уровень сигнала в цепи датчика напряжения инвертора тягового электродвигателя "A"

      P0D30-267

      Высокий уровень сигнала в цепи датчика напряжения инвертора тягового электродвигателя "A"

      Неисправность системы

      P0CA3-442

      Характеристика повышения напряжения преобразователя постоянного тока

      P3004-131, 132

      Высоковольтная система электропитания

    5. Выключите питание.

    Tip:

    • *1: если для данного DTC выдаются какие-либо коды INF, обратитесь к соответствующей процедуре диагностики.

    • P3004-803 может выводиться в связи с неисправностью, на которую указывают коды DTC, рассмотренные выше.

      1. Приведенная выше схема отражает порядок приоритета проверки.

      2. Проверьте коды DTC, которые выводятся одновременно, в следующем указанном порядке. (Основную причину неисправности можно определить без ненужных проверок.)

    B

    ОБРАТИТЕСЬ К ТАБЛИЦЕ КОДОВ DTC (СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ)

    Нажмите здесьClick hereClick here

    C

    ОБРАТИТЕСЬ К ТАБЛИЦЕ DTC (P0A95-123)

    Нажмите здесьClick here

    A

  2. УДАЛИТЕ DTC

    Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

  3. ПРОВЕРЬТЕ DTC (СИСТЕМЫ УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ)

    1. Подключите GTS к DLC3.

    2. На остановленном автомобиле включите стояночный тормоз и питание (READY).

      Tip:

      • Если выключатель питания не включается (READY), выключите его и проверьте наличие кодов DTC после повторного включения выключателя питания (READY).

      • Так как для P3004-131 используется логика диагностирования за 2 поездки, условия регистрации DTC должны выполниться 2 раза.

    3. Убедитесь в безопасности зон, расположенных спереди и сзади автомобиля.

    4. Переместите рычаг переключения передач в положение D и одновременно нажмите педаль акселератора и педаль тормоза.

      Tip:

      • При одновременном нажатии педалей акселератора и тормоза формируется цепь для протекания тока высоковольтной аккумуляторной батареи, что дает возможность проверить исправность высоковольтных жгутов проводов.

      • Одновременное нажатие педалей акселератора и тормоза приводит к учету этого события в сведениях о неприемлемых действиях и произошедших событиях.

        Нажмите здесьClick here

    5. Войдите в следующие меню: Powertrain / Hybrid Control / Trouble Codes.

    6. Проверьте наличие кодов DTC.

      Powertrain > Hybrid Control > Trouble Codes

      Результат

      Result

      Перейдите к

      Выводится код P3004-803, либо DTC отсутствуют.

      А

      Выключатель питания не включается (READY), и выводится код DTC P3004-131.

      B

    7. Выключите питание.

    B

    ОБРАТИТЕСЬ К ТАБЛИЦЕ DTC (P3004-131)

    Нажмите здесьClick here

    A

  4. ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ЭБУ ГИБРИДНОЙ СИСТЕМЫ)

    Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ

    СООТВ

  5. ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (РАЗЪЕМ НАПОЛЬНОГО ПРОВОДА № 2)

    Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ

    СООТВ

  6. ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (ЖГУТА ЭЛЕКТРОПРОВОДКИ БЛОКА АККУМУЛЯТОРНЫХ БАТАРЕЙ ГИБРИДНОЙ СИСТЕМЫ № 2)

    Нажмите здесьClick here

    Result

    Result

    Перейти к

    OK

    А

    NG (разъем не подсоединен надежно)

    B

    NG (отсутствует надежный контакт между выводами, либо они деформированы, или же в разъем попала вода или посторонние вещества)

    C
    B

    ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ

    C

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    A

  7. ПРОВЕРЬТЕ ПОДКЛЮЧЕНИЕ РАЗЪЕМА (РАСПРЕДЕЛИТЕЛЬНОГО БЛОКА ВЫСОКОВОЛЬТНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ)

    Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ПРОВЕРЬТЕ НАДЕЖНОСТЬ ПОДКЛЮЧЕНИЯ

    СООТВ

  8. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ГИБРИДНОЙ СИСТЕМЫ - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ВЫСОКОВОЛЬТНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ)

    CAUTION:

    Работайте в электроизолирующих перчатках и защитных очках.

    1. Убедитесь, что зажим сервисного размыкателя цепи не установлен.

      Note:

      При снятом зажиме сервисного размыкателя цепи не включайте питание (READY), если нет соответствующего указания в руководстве по ремонту, так как это может стать причиной неисправности.

    2. Отсоедините разъем J2 ЭБУ гибридной системы.

    3. Снимите верхнюю крышку высоковольтной аккумуляторной батареи в сборе.

      Нажмите здесьClick hereClick hereClick here

    4. Отсоедините разъем z18 распределительного блока высоковольтной аккумуляторной батареи в сборе.

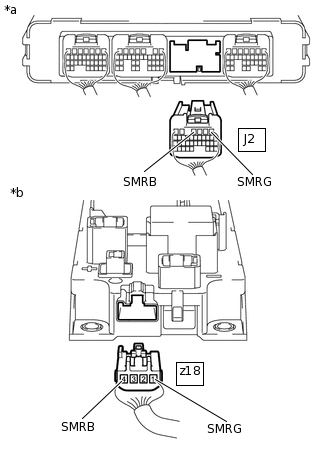

    5. A377918C05

      *a

      Вид сзади разъема со стороны жгута проводов

      (к ЭБУ гибридной системы в сборе)

      *b

      Вид сзади разъема со стороны жгута проводов

      (к распределительному блоку высоковольтной аккумуляторной батареи в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      J2-4 (SMRB) - z18-4 (SMRB)

      Питание выключено

      Менее 1 Ом

      J2-1 (SMRG) - z18-1 (SMRG)

      Питание выключено

      Менее 1 Ом

    6. Подсоедините разъем z18 распределительного блока высоковольтной аккумуляторной батареи в сборе.

    7. Установите верхнюю крышку высоковольтной аккумуляторной батареи в сборе.

    8. Подсоедините разъем J2 ЭБУ гибридной системы.

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ВЫСОКОВОЛЬТНОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ В СБОРЕ

    Нажмите здесьClick hereClick hereClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
