ШНУР ТЕЛЕФОННОЙ АНТЕННЫ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ШНУР АНТЕННЫ № 3 В СБОРЕ

   1.

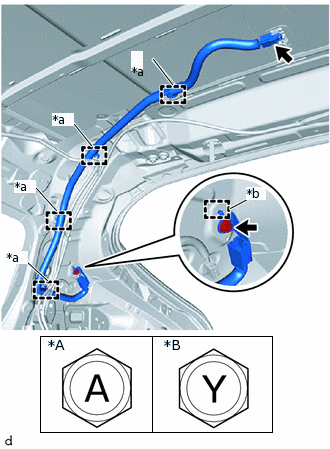

      *A	для типа A
      *B	для типа B
      *a	Хомут
      *b	Направляющая

      Введите в зацепление зажимы и направляющую, чтобы установить антенный шнур № 3 в сборе.

   2. Заверните болт.

      для типа A

      10,5 Н*м

      107 кгс*см

      8 фунт-сила-футов

      для типа B

      10 Н*м

      102 кгс*см

      7 фунт-сила-футов

   3. Подсоедините разъем.

2. УСТАНОВИТЕ ШНУР АНТЕННЫ № 2 В СБОРЕ

   1. Тип A:

      1. Удалите старую двухстороннюю клейкую ленту с обивки крыши.



         *A	Для моделей с антенной DAB (цифрового аудиовещания)	-	-
         *a	Маркировка	-	-
         	Двухсторонняя клейкая лента		Передняя сторона

      2. Приготовьте достаточное количество новой двухсторонней клейкой ленты.

         Tip:

         Во время нанесения ленты не касайтесь руками клейкой стороны.

      3. Наклейте двухстороннюю клейкую ленту к обивке крыши, совместив ленту с метками на обивке.

      4. Снимите отслаивающуюся бумагу с двухсторонней клейкой ленты.

      5. Установите антенный шнур № 2 в вырезе в обивке крыши.

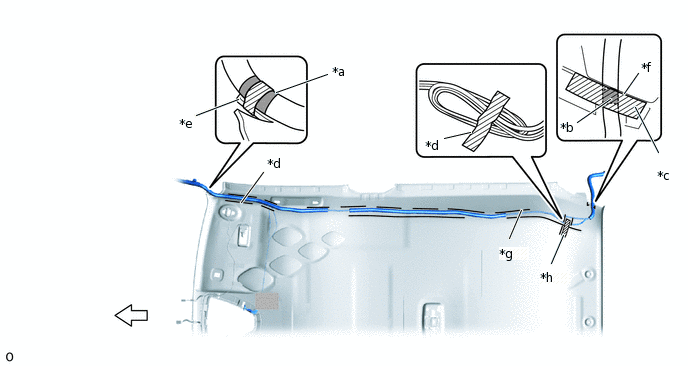

         *a	Маркировочная лента (A)	*b	Маркировочная лента (B)
         *c	Клейкая лента (A)	*d	Клейкая лента (B)
         *e	Выступ	*f	Край обивки крыши
         *g	Метка (A)	*h	Зона регулировки
         	Передняя сторона	-	-

      6. Совместите маркировочную ленту (A) на антенном шнуре № 2 с выступом на передней стороне обивки крыши и обмотайте ленту вокруг антенного шнура № 2 и выступа обивки крыши.

      7. Установите антенный шнур № 2 в сборе на двустороннюю клейкую ленту на обивке крыши от маркировочной ленты (А) до отметки (А).

         Note:

         • Убедитесь в отсутствии зазоров между обивкой крыши и антенным шнуром № 2 в сборе, и что антенный шнур № 2 в сборе не перекручен.

         • Убедитесь, что антенный шнур № 2 в сборе закреплен надежно. Если какой-либо участок антенного шнура № 2 останется ненатянутым, это вызовет появление ненормального шума.

      8. Совместите маркировочную ленту (В) на антенном шнуре № 2 с кромкой на обивке крыши и закрепите антенный шнур № 2 при помощи клейкой ленты (А), как показано на рисунке.

         Note:

         Убедитесь в отсутствии зазоров между обивкой крыши и антенным шнуром № 2 в сборе, и что антенный шнур № 2 в сборе не перекручен.

      9. Наклейте отрезок клейкой ленты (В), как показано на рисунке, чтобы закрепить антенный шнур № 2 в сборе.

         Tip:

         Закрепите избыточную часть антенного шнура № 2 на участке подгонки, как показано на рисунке.

   2. Тип B:

      1. Совместите маркировочную ленту (A) на антенном шнуре № 2 с выступом на передней стороне обивки крыши и обмотайте ленту вокруг антенного шнура № 2 и выступа обивки крыши.



         *a	Маркировочная лента (A)	*b	Маркировочная лента (B)
         *c	Клейкая лента (A)	*d	Клейкая лента (B)
         *e	Метка (A)	*f	Выступы
         *g	Край обивки крыши	-	-
         	Передняя сторона	-	-

      2. Установите антенный шнур № 2 в сборе на бутиловую ленту на обивке крыши от маркировочной ленты (А) до отметки (А).

         Note:

         • Убедитесь в отсутствии зазоров между обивкой крыши и антенным шнуром № 2 в сборе, и что антенный шнур № 2 в сборе не перекручен.

         • Убедитесь, что антенный шнур № 2 в сборе закреплен надежно. Если какой-либо участок антенного шнура № 2 останется ненатянутым, это вызовет появление ненормального шума.

      3. Совместите маркировочную ленту (В) на антенном шнуре № 2 с кромкой на обивке крыши и закрепите антенный шнур № 2 при помощи клейкой ленты (А), как показано на рисунке.

         Note:

         Убедитесь в отсутствии зазоров между обивкой крыши и антенным шнуром № 2 в сборе, и что антенный шнур № 2 в сборе не перекручен.

      4. Наклейте отрезок клейкой ленты (В), как показано на рисунке, чтобы закрепить антенный шнур № 2 в сборе.

         Tip:

         Закрепите избыточную часть антенного шнура № 2 на участке подгонки, как показано на рисунке.

3. УСТАНОВИТЕ АНТЕННЫЙ ШНУР В СБОРЕ

   1.

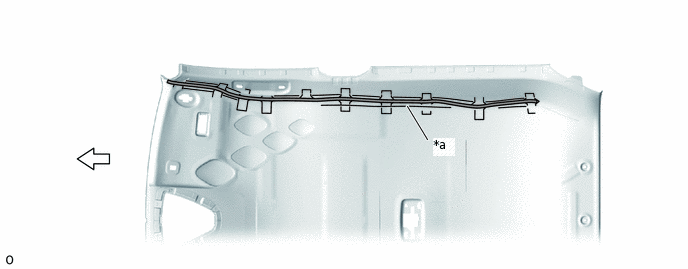

      Введите в зацепление направляющие, чтобы установить шнур антенны в сборе.

4. УСТАНОВИТЕ ОБИВКУ КРЫШИ

   Нажмите здесьЩелкните по следующей ссылке

5. УСТАНОВИТЕ ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ В СБОРЕ

   Нажмите здесьЩелкните по следующей ссылке

6. УСТАНОВИТЕ ЗАЩИТНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

   Нажмите здесьЩелкните по следующей ссылке
