ОПОРНАЯ ВТУЛКА КУЛАКА ЗАДНЕЙ ПОДВЕСКИ УЗЛЫ И ДЕТАЛИ
ИЛЛЮСТРАЦИЯ
| *A | Для правой стороны | *B | Для левой стороны |
| *C | для моделей без модуля насоса адсорбера | *D | для моделей с модулем насоса адсорбера |
| *1 | ПОДКУЗОВНАЯ ПАНЕЛЬ ПОЛА № 1 В СБОРЕ | *2 | НАКЛАДКА ЛЕВОГО БОКОВОГО БРУСА ЗАДНЕГО ПОЛА |
 |
Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки | - | - |

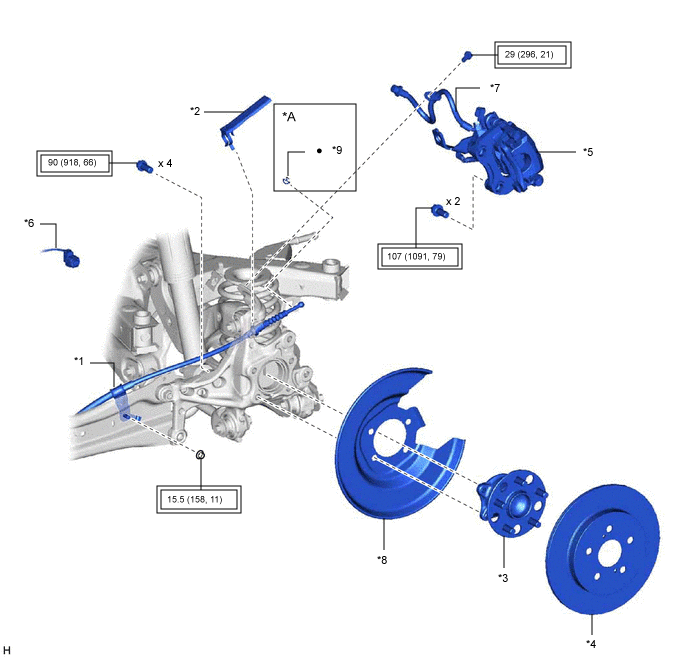

ИЛЛЮСТРАЦИЯ
| *A | Для моделей с фиксатором | - | - |
| *1 | ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ | *2 | ЗАЩИТНЫЙ ЭЛЕМЕНТ РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА |
| *3 | СТУПИЦА И ПОДШИПНИК ЗАДНЕГО КОЛЕСА В СБОРЕ | *4 | ЗАДНИЙ ТОРМОЗНОЙ ДИСК |
| *5 | СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ | *6 | КАБЕЛЬ ДАТЧИКА СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
| *7 | ЗАДНИЙ ГИБКИЙ ШЛАНГ | *8 | ЗАЩИТНЫЙ КОЖУХ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА |
| *9 | ФИКСАТОР | - | - |
 |
Момент затяжки для "Основных участков, относящихся к таким характеристикам автомобиля, как движение/поворачивание/остановка": Н*м (кгс*см, фунт-сила-фут) | ● | Деталь однократного применения |
ИЛЛЮСТРАЦИЯ
| *1 | КРОНШТЕЙН ГИБКОГО ШЛАНГА | *2 | КУЛАК ЗАДНЕЙ ПОДВЕСКИ В СБОРЕ |
| *3 | ЗАДНЯЯ ЦИЛИНДРИЧЕСКАЯ ВИНТОВАЯ ПРУЖИНА | *4 | НИЖНЯЯ ИЗОЛИРУЮЩАЯ ПРОКЛАДКА ЗАДНЕЙ ЦИЛИНДРИЧЕСКОЙ ВИНТОВОЙ ПРУЖИНЫ |
| *5 | РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ | *6 | РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ № 2 В СБОРЕ |
| *7 | СТОЙКА ЗАДНЕГО СТАБИЛИЗАТОРА В СБОРЕ | *8 | ПРОДОЛЬНЫЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ В СБОРЕ |
| *9 | ЗАДНИЙ СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ | *10 | ВЕРХНИЙ РЫЧАГ ЗАДНЕЙ ПОДВЕСКИ В СБОРЕ |
| *11 | ЗАДНИЙ АМОРТИЗАТОР В СБОРЕ | *12 | КУЛАЧОК МЕХАНИЗМА РЕГУЛИРОВКИ СХОЖДЕНИЯ ЗАДНЕЙ ПОДВЕСКИ |
| *13 | КУЛАЧОК РЕГУЛИРОВКИ РАЗВАЛА № 2 | *14 | ПЛОСКАЯ ШАЙБА |
| |
Момент затяжки для "Основных участков, относящихся к таким характеристикам автомобиля, как движение/поворачивание/остановка": Н*м (кгс*см, фунт-сила-фут) | * | Для использования ключа для контргайки шарового шарнира |
