ЗАДНИЙ ТОРМОЗ (для моделей с суппортом противодействующего типа) РАЗБОРКА

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. СНИМИТЕ ЗАЩИТНЫЙ КОЛПАЧОК ЦИЛИНДРА

   1.

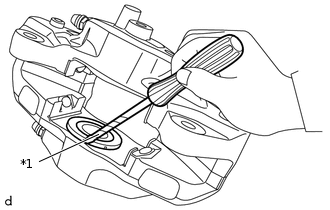

      С помощью отвертки с обернутым изолентой концом снимите 2 защитных колпачка тормозного цилиндра с колесного тормозного цилиндра дискового тормоза.

      Note:

      Старайтесь не повредить внутреннюю поверхность или канавку цилиндра.

      Table 1. Обозначения на рисунке

      *1	Защитная клейкая лента

2. СНИМИТЕ ПОРШЕНЬ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

   1.

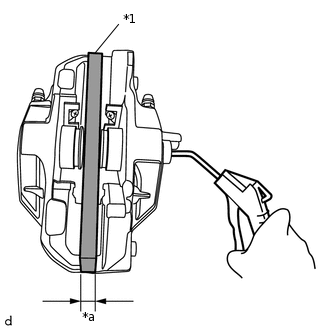

      Поместите деревянный брусок между поршнем заднего дискового тормоза и цилиндром дискового тормоза.

      Table 2. Обозначения на рисунке

      *1	Деревянный брусок
      *a	20 мм (0,787 дюйма)

   2. Чтобы извлечь 2 поршня дискового тормоза, медленно подавайте сжатый воздух.

      CAUTION:

      При использовании сжатого воздуха пальцы не должны находиться перед поршнем.

      Note:

      Не допускайте разбрызгивания тормозной жидкости.

      Tip:

      Если поршень заднего дискового тормоза поврежден, замените колесный тормозной цилиндр заднего дискового тормоза в сборе.

3. СНИМИТЕ УПЛОТНЕНИЕ ПОРШНЯ

   1.

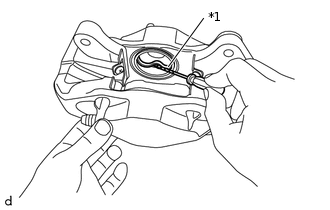

      Отверткой с обернутым лентой концом снимите 2 уплотнения поршня.

      Table 3. Обозначения на рисунке

      *1	Защитная клейкая лента

      Note:

      Старайтесь не повредить канавку уплотнения поршня и внутреннюю поверхность цилиндра.

4. СНИМИТЕ КОЛПАЧОК ПРОКАЧНОГО ШТУЦЕРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

   1. Снимите 2 колпачка прокачных штуцеров с прокачных штуцеров заднего дискового тормоза.

5. СНИМИТЕ ПРОКАЧНОЙ ШТУЦЕР ЗАДНЕГО ДИСКОВОГО ТОРМОЗА

   1. Снимите 2 прокачных штуцера заднего дискового тормоза с цилиндра левого заднего дискового тормоза в сборе.
