СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ ОПИСАНИЕ СИСТЕМЫ

ОБЩИЕ СВЕДЕНИЯ

1. В разных частях автомобиля устанавливаются датчики ускорения и датчики давления, используемые в системе подушек безопасности, которые определяют степень ускорения и давление каждой части во время столкновения.

2. В зависимости от ситуации ЭБУ системы SRS в сборе передает сигнал развертывания в детали системы SRS на основании информации, полученной от всех датчиков.

УСЛОВИЯ СРАБАТЫВАНИЯ СИСТЕМЫ SRS

1. ФРОНТАЛЬНОЕ СТОЛКНОВЕНИЕ

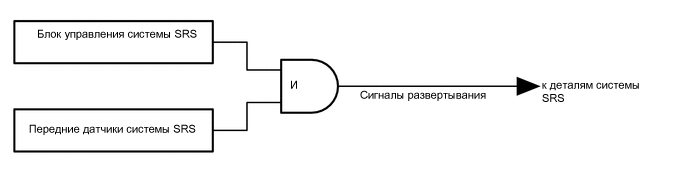

   1. Сигналы фронтального столкновения формируются на основе информации от блока управления системы SRS и передних датчиков системы SRS.

      Tip:

      В случае фронтального столкновения сигнал развертывания системы SRS может выдаваться после получения сигнала включения от датчика ускорения, встроенного в центральный блок управления системы SRS, даже если сигнал от передних датчиков системы SRS отсутствует.

   2. Приведение в действие устройств системы SRS происходит по сигналам лобового столкновения.

      Деталь системы SRS		Оценка необходимости активации преднатяжителя		Оценка необходимости активации подушки безопасности и преднатяжителя
      		Для моделей с левосторонним рулевым управлением	Для моделей с правосторонним рулевым управлением	Для моделей с левосторонним рулевым управлением	Для моделей с правосторонним рулевым управлением
      Кнопка звукового сигнала в сборе	Пиропатрон со стороны водителя	X	X	○	○
      	Пиропатрон 2-ой ступени со стороны водителя	X	X	○*3	○*3
      Фронтальная подушка безопасности переднего пассажира в сборе	Пиропатрон со стороны переднего пассажира	X	X	○*1*2	○*1*2
      	Пиропатрон 2-ой ступени со стороны переднего пассажира	X	X	○*1*2	○*1*2
      Нижняя подушка безопасности № 1 для защиты ног в сборе		X	X	○	○
      Левая подушка безопасности в подушке переднего сиденья в сборе		-	X	-	○*2*4
      Подушка безопасности в подушке правого переднего сиденья в сборе		X	-	○*1*2*4	-
      Левая подушка безопасности переднего сиденья в сборе		X	X	○	○
      Правая подушка безопасности переднего сиденья в сборе		X	X	○	○
      Левая подушка безопасности задних сидений в сборе		X	X	○	○
      Правая подушка безопасности задних сидений в сборе		X	X	○	○
      Левая подушка безопасности занавесочного типа в сборе		X	X	○	○
      Правая подушка безопасности занавесочного типа в сборе		X	X	○	○
      Левый передний ремень с катушкой и преднатяжителем в сборе		○	○	○	○
      Правый передний ремень с катушкой и преднатяжителем в сборе	Пиропатрон правого переднего преднатяжителя	○*1	○	○*1	○
      	Правый пиропатрон с регулируемым ограничителем усилия (для моделей с системой классификации пассажиров)	○*1	-	○*1	-
      Левый задний ремень № 1 в сборе		○	○	○	○
      Правый задний ремень № 1 в сборе		○	○	○	○

      • ○: развертывается

      • X: Не развертывается

      • *1: Активация зависит от состояния сиденья переднего пассажира. (Для моделей с системой классификации пассажиров)

        Нажмите здесьClick here

      • *2: Активация зависит от состояния цилиндра выключателя системы SRS. (Для моделей с выключателем системы SRS)

      • *3: Активация зависит от состояния ремня безопасности водителя и положения сиденья.

      • *4: Активация зависит от состояния ремня безопасности переднего пассажира.

2. БОКОВОЕ СТОЛКНОВЕНИЕ (Картина 1)

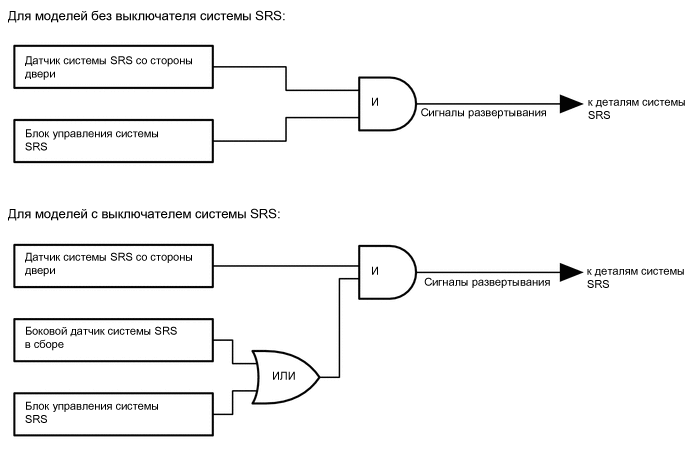

   1. Сигналы бокового столкновения (схема 1) формируются на основе информации от центрального блока управления системы SRS, бокового датчика системы SRS и бокового дверного датчика системы SRS*.

      • *: для моделей с выключателем системы SRS

   2. Для приведения в действие устройств системы SRS используются сигналы бокового столкновения (схема 1).

      Деталь системы SRS		Боковое столкновение (схема 1)
      		Левое боковое столкновение	Правое боковое столкновение
      Кнопка звукового сигнала в сборе	Пиропатрон со стороны водителя	X	X
      	Пиропатрон 2-ой ступени со стороны водителя	X	X
      Фронтальная подушка безопасности переднего пассажира в сборе	Пиропатрон со стороны переднего пассажира	X	X
      	Пиропатрон 2-ой ступени со стороны переднего пассажира	X	X
      Нижняя подушка безопасности № 1 для защиты ног в сборе		X	X
      Подушка безопасности в подушке левого переднего сиденья в сборе (для моделей с правосторонним рулевым управлением)		X	X
      Подушка безопасности в подушке правого переднего сиденья в сборе (для моделей с левосторонним рулевым управлением)		X	X
      Левая подушка безопасности передних сидений в сборе		○	X
      Правая подушка безопасности переднего сиденья в сборе		X	○
      Левая подушка безопасности задних сидений в сборе		○	X
      Правая подушка безопасности задних сидений в сборе		X	○
      Левая подушка безопасности занавесочного типа в сборе		○	X
      Правая подушка безопасности занавесочного типа в сборе		X	○
      Левый передний ремень с катушкой и преднатяжителем в сборе		○	X
      Правый передний ремень с катушкой и преднатяжителем в сборе	Пиропатрон правого переднего преднатяжителя	X	○
      	Правый пиропатрон с регулируемым ограничителем усилия (для моделей с системой классификации пассажиров)	X	○
      Левый задний ремень № 1 в сборе		○	X
      Правый задний ремень № 1 в сборе		X	○

      • ○: развертывается

      • X: Не развертывается

3. БОКОВОЕ СТОЛКНОВЕНИЕ (Картина 2)

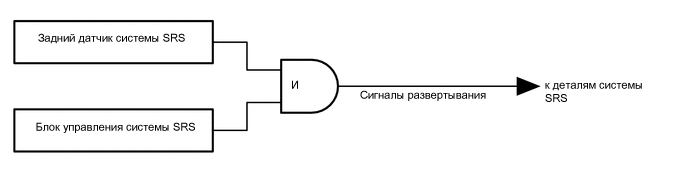

   1. Сигналы бокового столкновения (схема 2) формируются на основе информации от блока управления системы SRS и заднего датчика системы SRS.

   2. Для приведения в действие устройств системы SRS используются сигналы бокового столкновения (схема 2).

      Деталь системы SRS		Боковое столкновение (схема 2)
      		Левое боковое столкновение	Правое боковое столкновение
      Кнопка звукового сигнала в сборе	Пиропатрон со стороны водителя	X	X
      	Пиропатрон 2-ой ступени со стороны водителя	X	X
      Фронтальная подушка безопасности переднего пассажира в сборе	Пиропатрон со стороны переднего пассажира	X	X
      	Пиропатрон 2-ой ступени со стороны переднего пассажира	X	X
      Нижняя подушка безопасности № 1 для защиты ног в сборе		X	X
      Подушка безопасности в подушке левого переднего сиденья в сборе (для моделей с правосторонним рулевым управлением)		X	X
      Подушка безопасности в подушке правого переднего сиденья в сборе (для моделей с левосторонним рулевым управлением)		X	X
      Левая подушка безопасности переднего сиденья в сборе		X	X
      Правая подушка безопасности переднего сиденья в сборе		X	X
      Левая подушка безопасности задних сидений в сборе		○	X
      Правая подушка безопасности задних сидений в сборе		X	○
      Левая подушка безопасности занавесочного типа в сборе		○	X
      Правая подушка безопасности занавесочного типа в сборе		X	○
      Левый передний ремень с катушкой и преднатяжителем в сборе		X	X
      Правый передний ремень с катушкой и преднатяжителем в сборе	Пиропатрон правого переднего преднатяжителя	X	X
      	Правый пиропатрон с регулируемым ограничителем усилия (для моделей с системой классификации пассажиров)	X	X
      Левый задний ремень № 1 в сборе		○	X
      Правый задний ремень № 1 в сборе		X	○

      • ○: развертывается

      • X: Не развертывается

4. ПЕРЕВОРАЧИВАНИЕ (для моделей с системой классификации пассажиров)

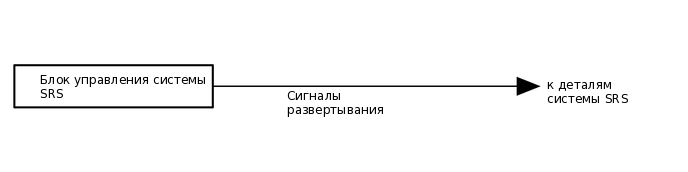

   1. Цепь для определения переворачивания автомобиля встроена в ЭБУ системы SRS.

   2. Если удовлетворяются условия переворачивания автомобиля, ЭБУ системы SRS в сборе активирует детали системы SRS.

      Деталь системы SRS		Обнаружено опрокидывание
      Кнопка звукового сигнала в сборе	Пиропатрон со стороны водителя	X
      	Пиропатрон 2-ой ступени со стороны водителя	X
      Фронтальная подушка безопасности переднего пассажира в сборе	Пиропатрон со стороны переднего пассажира	X
      	Пиропатрон 2-ой ступени со стороны переднего пассажира	X
      Нижняя подушка безопасности № 1 для защиты ног в сборе		X
      Подушка безопасности в подушке левого переднего сиденья в сборе (для моделей с правосторонним рулевым управлением)		X
      Подушка безопасности в подушке правого переднего сиденья в сборе (для моделей с левосторонним рулевым управлением)		X
      Левая подушка безопасности переднего сиденья в сборе		X
      Правая подушка безопасности переднего сиденья в сборе		X
      Левая подушка безопасности задних сидений в сборе		X
      Правая подушка безопасности задних сидений в сборе		X
      Левая подушка безопасности занавесочного типа в сборе		○
      Правая подушка безопасности занавесочного типа в сборе		○
      Левый передний ремень с катушкой и преднатяжителем в сборе		○
      Правый передний ремень с катушкой и преднатяжителем в сборе	Пиропатрон правого переднего преднатяжителя	○
      	Правый пиропатрон с регулируемым ограничителем усилия (для моделей с системой классификации пассажиров)	○
      Левый задний ремень № 1 в сборе		○
      Правый задний ремень № 1 в сборе		○

      • ○: развертывается

      • X: Не развертывается
