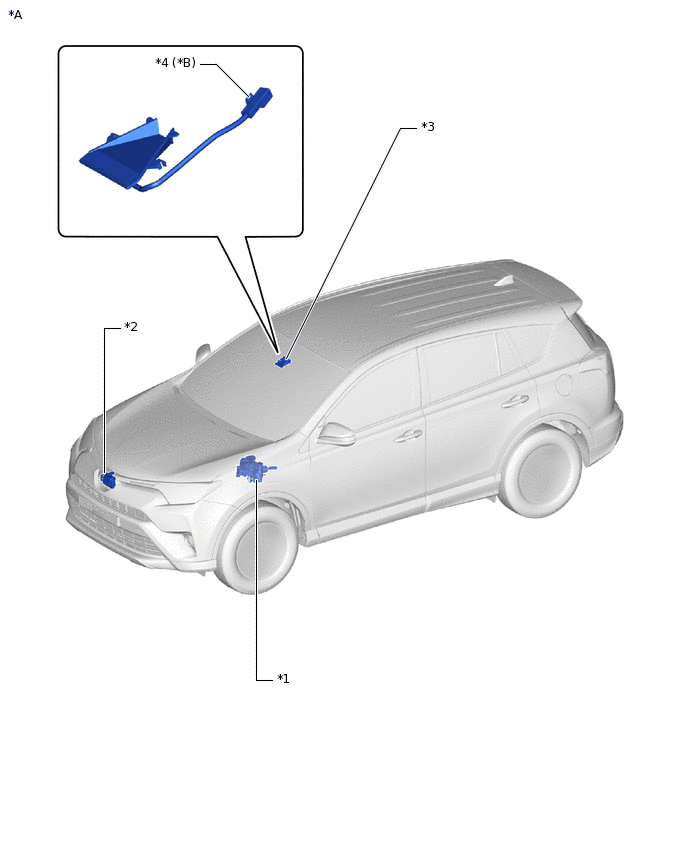

FORWARD RECOGNITION CAMERA SYSTEM PARTS LOCATION
ILLUSTRATION
*A |
for LHD |
*B |
w/ Camera Heater |
*1 |
SKID CONTROL ECU (BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY) |
*2 |
MILLIMETER WAVE RADAR SENSOR ASSEMBLY |
*3 |
FORWARD RECOGNITION CAMERA |
*4 |
FORWARD RECOGNITION WITH HEATER HOOD SUB-ASSEMBLY |
ILLUSTRATION
*A |
for RHD |
*B |
w/ Camera Heater |
*1 |
SKID CONTROL ECU (BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY) |
*2 |
MILLIMETER WAVE RADAR SENSOR ASSEMBLY |
*3 |
FORWARD RECOGNITION CAMERA |
*4 |
FORWARD RECOGNITION WITH HEATER HOOD SUB-ASSEMBLY |

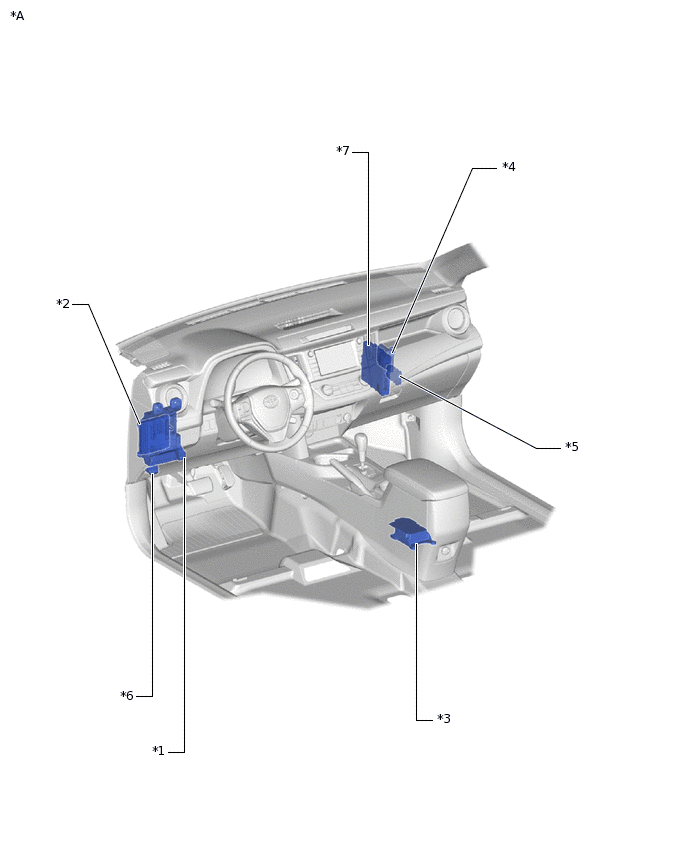

ILLUSTRATION
*A |
for LHD |
- |
- |
*1 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG NO. 2 FUSE - GAUGE FUSE (w/ Camera Heater) |
*2 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*3 |
YAW RATE AND ACCELERATION SENSOR (AIRBAG SENSOR ASSEMBLY) |
*4 |
DRIVING SUPPORT ECU ASSEMBLY |
*5 |
NETWORK GATEWAY ECU |
*6 |
DLC3 |
*7 |
HYBRID VEHICLE CONTROL ECU |
- |
- |

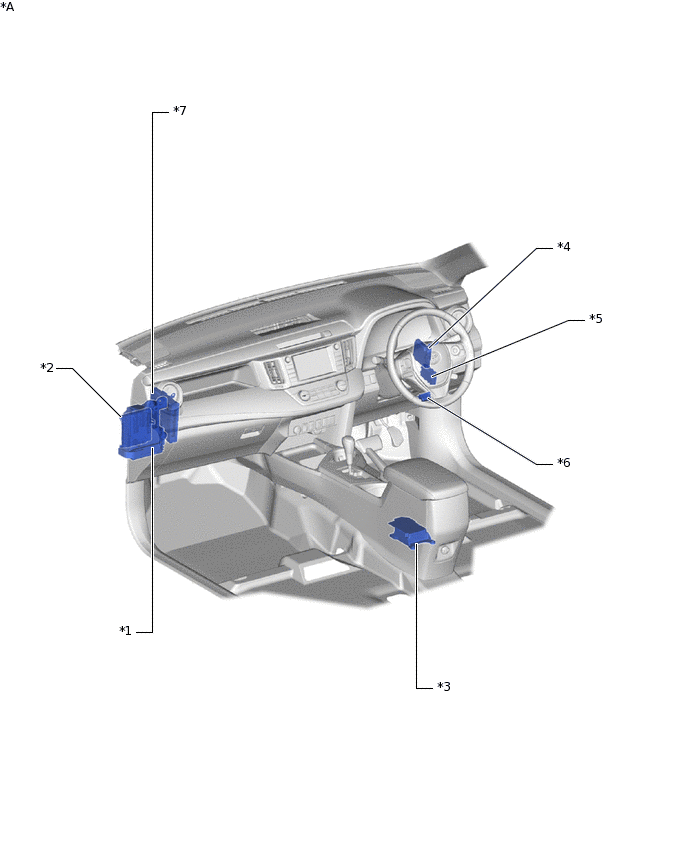

ILLUSTRATION
*A |
for RHD |
- |
- |
*1 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG NO. 2 FUSE - GAUGE FUSE (w/ Camera Heater) |
*2 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*3 |
YAW RATE AND ACCELERATION SENSOR (AIRBAG SENSOR ASSEMBLY) |
*4 |
DRIVING SUPPORT ECU ASSEMBLY |
*5 |
NETWORK GATEWAY ECU |
*6 |
DLC3 |
*7 |
HYBRID VEHICLE CONTROL ECU |
- |
- |
