ТОПЛИВНЫЙ БАК (для моделей с приводом на одну ось) УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. УСТАНОВИТЕ ВЫХОДНОЙ ПАТРУБОК УГОЛЬНОГО АДСОРБЕРА

   1. Установите выходной патрубок угольного адсорбера на топливный бак в сборе и закрепите 2 зажимами.

2. УСТАНОВИТЕ ПОДАЮЩИЙ ТОПЛИВОПРОВОД В СБОРЕ

   1. Подсоедините подающий топливопровод к топливному баку и закрепите его 3 зажимами.

3. УСТАНОВИТЕ ТРУБКУ № 1, ОТВОДЯЩУЮ ПАРЫ ТОПЛИВА, В СБОРЕ

   1. Установите трубку № 1, отводящую пары топлива, в сборе на топливный бак в сборе и закрепите 4 зажимами.

4. УСТАНОВИТЕ АМОРТИЗАТОР № 1 ТОПЛИВНОГО БАКА

   1. Установите 2 новых амортизатора № 1 на топливный бак.

5. УСТАНОВИТЕ ТОПЛИВНЫЙ БАК В СБОРЕ



   CAUTION:

   Топливный бак в сборе очень тяжелый. Во избежание соскакивания топливного бака в сборе с подъемника двигателя обязательно соблюдайте последовательность действий, изложенную в руководстве по ремонту.

   1. Установите топливный бак на подъемник двигателя.

      Note:

      Используя приспособления для регулировки высоты и приспособления для подъемника платформенного типа, удерживайте топливный бак в сборе в горизонтальном положении.

   2. С помощью подъемника двигателя медленно поднимите топливный бак в сборе и временно закрепите его хомутами крепления топливного бака № 1 и 4 болтами.

   3.

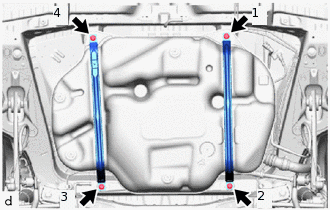

      Затяните 4 болта в порядке, указанном на рисунке.

      45 Н*м

      459 кгс*см

      33 фунт-сила-фута

      Note:

      • Соблюдайте осторожность, чтобы не уронить топливный бак в сборе.

      • Устанавливая топливный бак в сборе, слегка наклоните его, чтобы он не задел находящиеся рядом детали.

6. ПОДСОЕДИНИТЕ ПОДАЮЩИЙ ТОПЛИВОПРОВОД В СБОРЕ

   1.

      Подсоедините подающий топливопровод в сборе к топливному патрубку.

      Нажмите здесьЩелкните по следующей ссылке

7. ПОДСОЕДИНИТЕ ТРУБКУ № 1, ОТВОДЯЩУЮ ПАРЫ ТОПЛИВА, В СБОРЕ

   1.

      Установите трубку № 1, отводящую пары топлива, в сборе на топливопровод.

      Нажмите здесьЩелкните по следующей ссылке

8. ПОДСОЕДИНИТЕ ШЛАНГ, СОЕДИНЯЮЩИЙ ТОПЛИВНЫЙ БАК И НАЛИВНУЮ ТРУБКУ

   1.

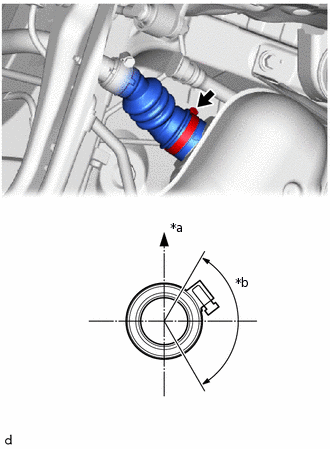

      *a	Верхняя часть автомобиля
      *b	120° (зона расположения болта зажима)

      Подсоедините шланг, соединяющий топливный бак и наливную трубу, к топливному баку и затяните зажим, чтобы закрепить его.

      Tip:

      Убедитесь, что зажим и шланг между топливным баком и наливной трубой расположены в области, показанной на рисунке.

9. ПОДСОЕДИНИТЕ ТРУБКУ САПУНА ТОПЛИВНОГО БАКА

   1. Подсоедините трубку сапуна топливного бака к наливной трубе топливного бака в сборе.

      Нажмите здесьЩелкните по следующей ссылке

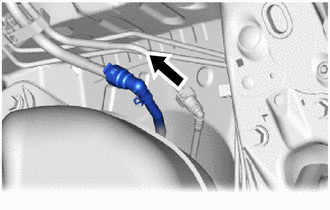

10. ПОДСОЕДИНИТЕ ВЫХОДНОЙ ПАТРУБОК УГОЛЬНОГО АДСОРБЕРА

    1. Подсоедините выходной патрубок угольного адсорбера к наливной трубе топливного бака в сборе и надвиньте хомут, чтобы закрепить его.

11. УСТАНОВИТЕ ЗАЩИТУ ТОПЛИВНОГО БАКА № 1

    1. Установите защиту топливного бака № 1 на топливный бак в сборе и закрепите гайкой и 4 фиксаторами.

       10,5 Н*м

       107 кгс*см

       8 фунт-сила-футов

12. УСТАНОВИТЕ НАКЛАДКУ ЛЕВОГО БОКОВОГО ЗАЩИТНОГО БРУСА ЗАДНЕГО ПОЛА (для моделей с накладкой)

    1.

       Установите накладку левого бокового защитного бруса заднего пола и закрепите фиксатором (В).

    2. Вверните 3 болта и установите фиксатор (A).

       7,5 Н*м

       76 кгс*см

       66 фунт-сила-дюймов

13. УСТАНОВИТЕ НАКЛАДКУ ПРАВОГО БОКОВОГО ЗАЩИТНОГО БРУСА ЗАДНЕГО ПОЛА (для моделей с накладкой)

    1. Установите накладку правого бокового защитного бруса заднего пола и закрепите фиксатором.

    2. Вверните 3 болта.

       7,5 Н*м

       76 кгс*см

       66 фунт-сила-дюймов

14. УСТАНОВИТЕ ЗАДНЮЮ ВЫПУСКНУЮ ТРУБУ В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

15. УСТАНОВИТЕ ТОПЛИВОЗАБОРНИК С НАСОСОМ И ДАТЧИКОМ УРОВНЯ ТОПЛИВА В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

16. ДОБАВЬТЕ ТОПЛИВО
