ВСПОМОГАТЕЛЬНЫЙ ИНДИКАТОР СНЯТИЕ

Tech Tips


  • Порядок выполнения работ одинаков для моделей с левосторонним и правосторонним рулевым управлением.

  • Ниже рассмотрен порядок выполнения работ для моделей с левосторонним рулевым управлением.


  1. СНИМИТЕ ВЕРХНЮЮ ЧАСТЬ ПАНЕЛИ ПРИБОРОВ В СБОРЕ

    (см. стр. Click here)

  2. СНИМИТЕ РАМКУ ОТСЕКА АВТОЧАСОВ

    A01DWFY

    1. Выверните 2 винта.

    2. Отсоедините разъем и снимите рамку отсека авточасов.

  3. СНИМИТЕ ВСПОМОГАТЕЛЬНЫЙ ИНДИКАТОР

    A01DZ4D

    1. Выверните 2 винта.

    2. A01E108E01
      Обозначения на рисунке
      *1 Защитная клейкая лента

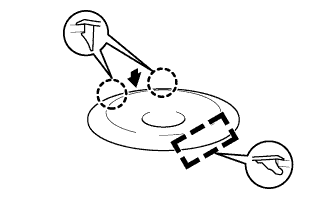

      С помощью отвертки открепите 3 захвата и снимите вспомогательный индикатор.

      Tech Tips

      Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
