ЗАДНИЙ ТОРМОЗ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ ТОРМОЗНОЙ ЦИЛИНДР И ПОРШЕНЬ

    1. Убедитесь в отсутствии ржавчины и задиров в отверстии цилиндра и на поршне.

  2. ПРОВЕРЬТЕ ТОЛЩИНУ ФРИКЦИОННОЙ НАКЛАДКИ ТОРМОЗНОЙ КОЛОДКИ

    1. C262317

      С помощью линейки измерьте толщину фрикционной накладки тормозной колодки.

      Технические характеристики

      Минимально допустимая толщина

      Номинальная толщина

      Сплошной диск

      1,5 мм (0,059 дюйма)

      9,0 мм (0,354 дюйма)

      Вентилируемый диск

      1,5 мм (0,059 дюйма)

      11,0 мм (0,433 дюйма)

  3. ПРОВЕРЬТЕ ТОЛЩИНУ ДИСКА

    1. C256658

      С помощью микрометра измерьте толщину диска.

      Технические характеристики

      Минимально допустимая толщина

      Номинальная толщина

      Сплошной диск

      8,5 мм (0,3346 дюйма)

      10,0 мм (0,3937 дюйма)

      Вентилируемый диск

      16,5 мм (0,6496 дюйма)

      18,0 мм (0,7087 дюйма)

  4. ПРОВЕРЬТЕ БИЕНИЕ ДИСКА

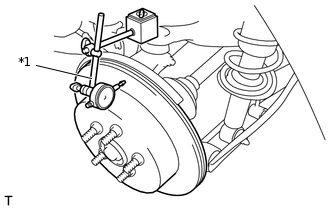

    1. C256654E02

      Проверьте осевой люфт подшипника и биение ступицы колеса (см. стр.Click here).

    2. Закрепите диск с помощью 5 гаек.

      120 Н*м

      1224 кгс*см

      89 фунт-сила-футов

    3. С помощью индикатора часового типа измерьте биение диска на расстоянии 10 мм (0,394 дюйма) от внешней кромки заднего диска.

      Table 1. Обозначения на рисунке

      *1

      Индикатор часового типа

      Максимально допустимое биение диска

      0,05 мм (0,0020 дюйма)

      Note:

      • Если биение превышает максимально допустимое значение, измените положение установки диска и полуоси для уменьшения биения. Если биение превышает максимально допустимую величину даже после изменения положения установки, замените передний диск.

    4. Отверните 5 гаек ступицы и снимите задний диск.
