ДИНАМИЧЕСКАЯ РАДАРНАЯ СИСТЕМА КРУИЗ-КОНТРОЛЯ, диагностический код неисправности DTC: C1A4A

Код DTC Наименование DTC
C1A4A Цепь зуммера системы противоскольжения

ОПИСАНИЕ

Используя сигналы динамической радарной системы круиз-контроля, ЭБУ помощи при движении выдает предупреждения водителю, включая зуммер системы противоскольжения.

Код DTC C1A4A регистрируется при обнаружении неисправности в цепи зуммера системы противоскольжения.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

C1A4A

Цепь зуммера системы противоскольжения

  • для моделей без функции следования за автомобилем в полном диапазоне скоростей:

  • Во время движения автомобиля со скоростью не менее 36 км/час (22 мили в час) с работающей динамической радарной системой круиз-контроля ЭБУ помощи при движении обнаруживает неисправность в цепи зуммера системы противоскольжения в течение не менее приблизительно 0,4 с.

  • Для моделей с функцией следования за автомобилем в полном диапазоне скоростей:

  • Во время движения автомобиля со скоростью не менее 5 км/час (3 мили в час) с работающей динамической радарной системой круиз-контроля ЭБУ помощи при движении обнаруживает неисправность в цепи зуммера системы противоскольжения в течение не менее приблизительно 0,4 с.

  • Зуммер системы противоскольжения

  • Датчик радара миллиметрового диапазона в сборе

  • ЭБУ помощи при движении в сборе

  • Жгут проводов или разъем

СХЕМА СОЕДИНЕНИЙ

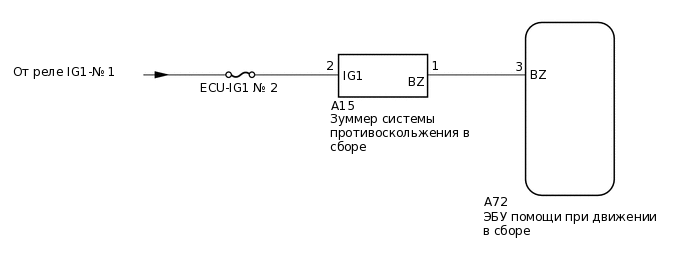

B403796E49

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

  • Перед выполнением последующей процедуры проверки проверьте плавкие предохранители цепей, относящихся к данной системе.

  • ЭБУ помощи при движении в сборе следует заменять исключительно новым ЭБУ. Если установленное устройство использовалось на другом автомобиле, сохраненная в ЭБУ помощи при движении в сборе информация не будет совпадать с информацией автомобиля, и в результате может быть сохранен DTC.

  • Прежде всего, проверьте систему передачи данных CAN, следуя указаниям из раздела "Порядок поиска неисправностей". Перед переходом к поиску неисправностей убедитесь в отсутствии неисправностей в системе передачи данных CAN.

    Нажмите здесьClick hereClick here

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC (ПРЕДАВАРИЙНОЙ СИСТЕМЫ БЕЗОПАСНОСТИ)

    1. Проверьте наличие кодов DTC предаварийной системы безопасности.

      Нажмите здесьClick here

      Body Electrical > Pre-Crash 2 > Trouble Codes

      Tip:

      • для моделей без функции следования за автомобилем в полном диапазоне скоростей:

        Динамическая радарная система круиз-контроля регистрирует код DTC C1A4A, только когда скорость автомобиля достигает 36 км/час (22 мили в час), однако предаварийная система безопасности регистрирует этот код DTC при любой скорости автомобиля. Если код DTC C1A4A зарегистрирован предаварийной системой безопасности, сначала выполните диагностику предаварийной системы безопасности.

      • Для моделей с функцией следования за автомобилем в полном диапазоне скоростей:

        Динамическая радарная система круиз-контроля регистрирует код DTC C1A4A, только когда скорость автомобиля достигает 5 км/час (3 мили в час), однако предаварийная система безопасности регистрирует этот код DTC при любой скорости автомобиля. Если код DTC C1A4A зарегистрирован предаварийной системой безопасности, сначала выполните диагностику предаварийной системы безопасности.

    Результат

    Result

    Перейти К

    DTC C1A4A не выводится

    A

    Код DTC C1A4A выводится

    B
    B

    ПЕРЕЙДИТЕ К РАЗДЕЛУ "ПРЕДАВАРИЙНАЯ СИСТЕМА БЕЗОПАСНОСТИ"

    Нажмите здесьClick hereClick here

    A

  2. ПРОВЕРЬТЕ DTC (RADAR CRUISE 2)

    1. Удалите коды DTC.

      Нажмите здесьClick here

      Powertrain > Radar Cruise2 > Clear DTCs

    2. Убедитесь, что выполняются условия обнаружения DTC.

      Tip:

      Если условия регистрации не выполняются, система не может обнаружить неисправность.

      1. Включите зажигание (IG).

      2. Включите динамическую радарную систему круиз-контроля, используя главный выключатель круиз-контроля (кнопку ON/OFF).

      3. Для моделей с функцией следования за автомобилем в полном диапазоне скоростей: Совершите поездку на автомобиле со скоростью, по крайней мере, 5 км/час (или 3 миля в час) длительностью не менее 1 с.

        для моделей без функции следования за автомобилем в полном диапазоне скоростей: Совершите поездку на автомобиле со скоростью, по крайней мере, 36 км/час (или 22 миля в час) длительностью не менее 1 с.

    3. Проверьте наличие кодов DTC.

      Нажмите здесьClick here

      Powertrain > Radar Cruise2 > Trouble Codes

    Результат

    Result

    Перейти К

    DTC C1A4A не выводится

    A

    Код DTC C1A4A выводится

    B
    A

    ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ

    Нажмите здесьClick hereClick hereClick here

    B

  3. ПРОВЕРЬТЕ ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ (ПРОВЕРЬТЕ РАБОТУ ЗУММЕРА)

    1. Включите зажигание (IG).

    2. Проверьте, подает ли зуммер системы противоскольжения звуковой сигнал.

    Результат

    Result

    Перейти к

    Зуммер системы противоскольжения не издает звуковой сигнал при включенном питании (IG).

    A

    Зуммер системы противоскольжения непрерывно издает звуковой сигнал при включенном питании (IG).

    B
    B

    ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ - ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ)Click here

    A

  4. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ В СБОРЕ — АККУМУЛЯТОРНАЯ БАТАРЕЯ)

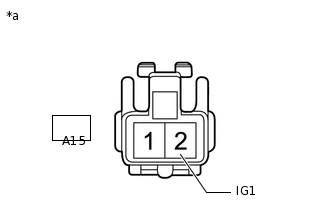

    1. B338290C92

      *a

      Вид спереди разъема со стороны жгута проводов:

      (к зуммеру системы противоскольжения в сборе)

      Отсоедините разъем зуммера системы противоскольжения в сборе.

    2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

      Номинальное напряжение

      Контакты для подключения диагностического прибора

      Положение переключателя

      Заданные условия

      A15-2 (IG1) - масса

      Питание включено (IG)

      11–14 В

      A15-2 (IG1) - масса

      Питание выключено

      менее 1 В

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  5. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ - ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ)

    1. Отсоедините разъем А15 зуммера системы противоскольжения в сборе.

    2. Отсоедините разъем A72 ЭБУ помощи при движении.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      A15-1 (BZ) - A72-3 (BZ)

      Всегда

      Менее 1 Ом

      A15-1 (BZ) или A72-3 (BZ) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  6. ПРОВЕРЬТЕ ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ В СБОРЕ

    1. Снимите зуммер системы противоскольжения в сборе.

      Нажмите здесьClick hereClick here

    2. Проверьте зуммер системы противоскольжения в сборе.

      Нажмите здесьClick here

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ

    Нажмите здесьClick here

    NG

    ЗАМЕНИТЕ ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ В СБОРЕ

    Нажмите здесьClick here

  7. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЗУММЕР СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ — ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ)

    1. Отсоедините разъем А15 зуммера системы противоскольжения в сборе.

    2. Отсоедините разъем A72 ЭБУ помощи при движении.

    3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      A15-1 (BZ) - A72-3 (BZ)

      Всегда

      Менее 1 Ом

      A15-1 (BZ) или A72-3 (BZ) - масса

      Всегда

      10 кОм или более

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ

    Нажмите здесьClick here

    NG

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
