МАСЛЯНЫЙ РАДИАТОР ДВИГАТЕЛЯ СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  2. СНИМИТЕ НАКЛАДКУ УДЛИНИТЕЛЯ ОТВЕРСТИЯ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  3. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 1

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  4. СНИМИТЕ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ № 2 В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылкеЩелкните по следующей ссылке

  5. СЛЕЙТЕ ОХЛАЖДАЮЩУЮ ЖИДКОСТЬ ДВИГАТЕЛЯ

    Нажмите здесьЩелкните по следующей ссылке

  6. СЛЕЙТЕ МОТОРНОЕ МАСЛО

    Нажмите здесьЩелкните по следующей ссылке

  7. СНИМИТЕ МАСЛЯНЫЙ РАДИАТОР В СБОРЕ

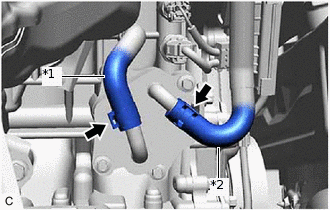

    1. A407320C01

      *1

      Перепускной шланг охлаждающей жидкости № 1

      *2

      Перепускной шланг охлаждающей жидкости № 2

      Сдвиньте 2 фиксатора и отсоедините разъем № Перепускной шланг охлаждающей жидкости № 1 и 2, перепускной шланг охлаждающей жидкости от масляного радиатора.

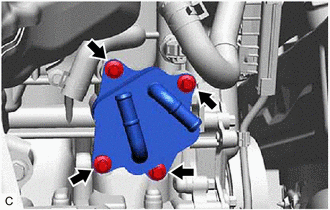

    2. A407321

      Выверните 4 болта и снимите масляный радиатор в сборе с блока цилиндров в сборе.

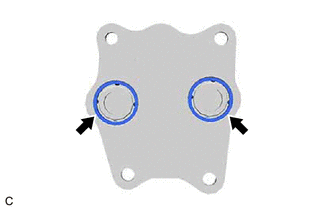

    3. A407322

      Снимите 2 прокладки масляного радиатора с масляного радиатора в сборе.

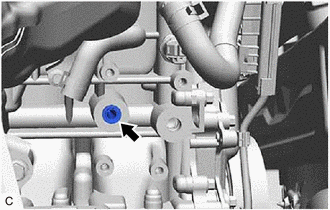

    4. A407323

      Снимите фильтр гидравлического клапана измерения фаз с блока цилиндров в сборе.
