СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

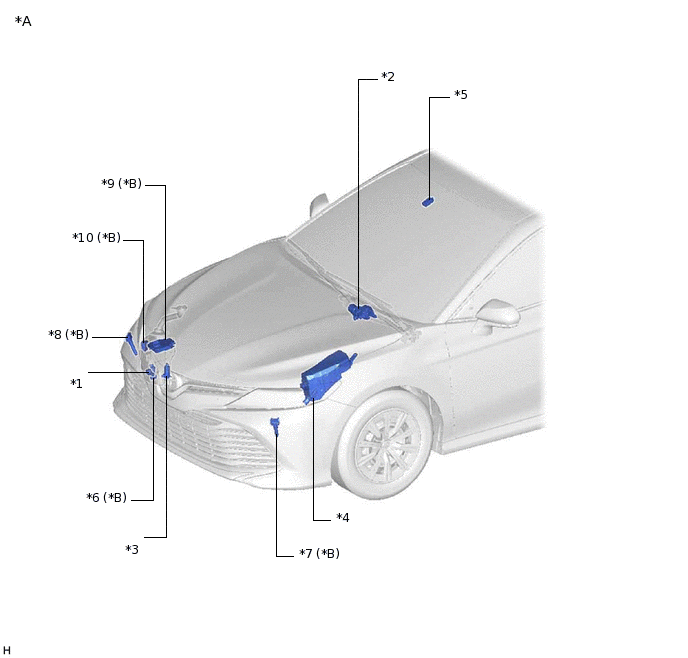

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
для моделей с системой очистителей фар |
*1 |
ДАТЧИК УРОВНЯ В СБОРЕ |
*2 |
ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
*3 |
НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
*4 |
БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ WIPER - ПРЕДОХРАНИТЕЛЬ H-LP CLN (для моделей с системой очистителей фар) - РЕЛЕ WIPER - РЕЛЕ WASHER |
*5 |
ДАТЧИК ДОЖДЯ |
*6 |
НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА ОЧИСТИТЕЛЯ ФАР В СБОРЕ |
*7 |
ПРИВОД ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ |
*8 |
ПРИВОД ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ |
*9 |
ЭБУ ПРАВОЙ ФАРЫ В СБОРЕ |
*10 |
РЕЛЕ УПРАВЛЕНИЯ ОЧИСТИТЕЛЕМ ФАР |

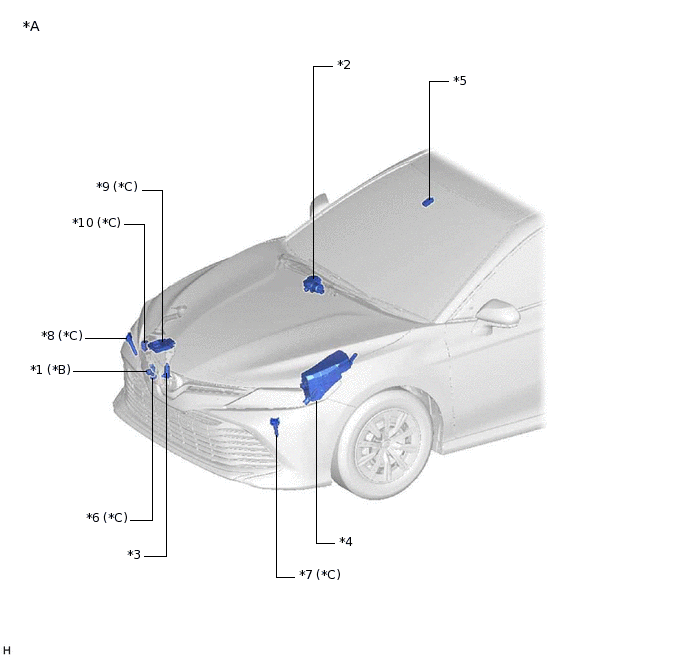

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
*B |
для моделей с датчиком уровня |
*C |
для моделей с системой очистителей фар |
- |
- |
*1 |
ДАТЧИК УРОВНЯ В СБОРЕ |
*2 |
ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
*3 |
НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
*4 |
БЛОК РЕЛЕ И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК МОТОРНОГО ОТСЕКА В СБОРЕ - ПРЕДОХРАНИТЕЛЬ WIPER - ПРЕДОХРАНИТЕЛЬ H-LP CLN (для моделей с системой очистителей фар) - РЕЛЕ WIPER - РЕЛЕ WASHER |
*5 |
ДАТЧИК ДОЖДЯ |
*6 |
НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА ОЧИСТИТЕЛЯ ФАР В СБОРЕ |
*7 |
ПРИВОД ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ |
*8 |
ПРИВОД ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ |
*9 |
ЭБУ ПРАВОЙ ФАРЫ В СБОРЕ |
*10 |
РЕЛЕ УПРАВЛЕНИЯ ОЧИСТИТЕЛЕМ ФАР |
ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
- |
- |
*1 |
КОРПУС ПЕРЕКЛЮЧАТЕЛЯ НА РУЛЕВОМ КОЛЕСЕ |
*2 |
ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
*3 |
ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА |
*4 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*5 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*6 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ WASHER - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 3 |
*7 |
DLC3 |
- |
- |

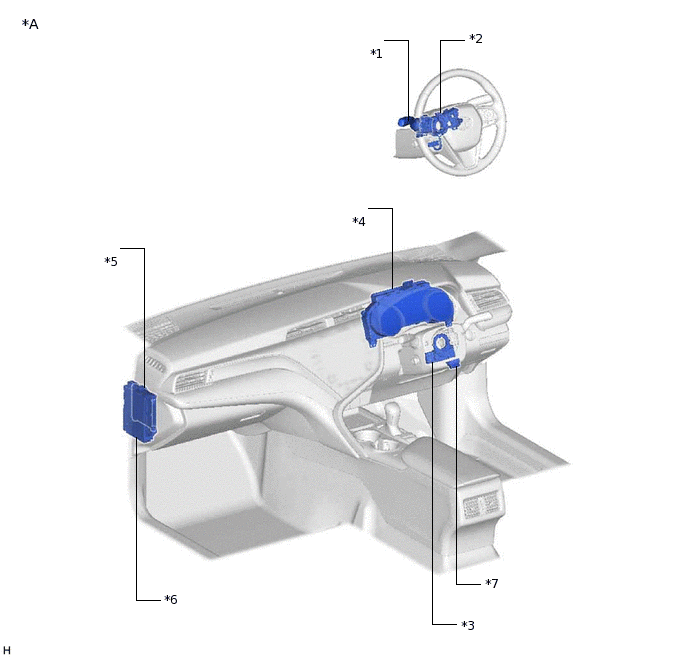

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
- |
- |
*1 |
ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
*2 |
КОРПУС ПЕРЕКЛЮЧАТЕЛЯ НА РУЛЕВОМ КОЛЕСЕ |
*3 |
ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА |
*4 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*5 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*6 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ WASHER - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 3 |
*7 |
DLC3 |
- |
- |
