СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ, диагностический DTC: P3000-603

Код DTC Наименование DTC
P3000-603 Система управления аккумуляторной батареей

ОПИСАНИЕ

ЭБУ гибридной системы контролирует работу своих внутренних устройств и регистрирует следующую неисправность.

№ DTC

Неисправность

Условие обнаружения DTC

Неисправный участок

MIL

Индикация предупреждения

P3000-603

Система управления аккумуляторной батареей

Температура высоковольтной аккумуляторной батареи становится слишком высокой вследствие неисправности высоковольтной системы.

(логика диагностирования за 1 поездки)

  • ЭБУ гибридной системы в сборе

  • Высоковольтная аккумуляторная батарея

  • Датчик напряжения аккумуляторной батареи

Не загорается

Главная контрольная лампа аварийного состояния:

Загорается
Table 1. Сопутствующие параметры Data List

№ DTC

Параметры из Data List

P3000-603

  • Temp of Batt TB1 - TB6

  • Ambient Temperature

  • Power Resource IB

  • State of Charge (All Bat)

  • Cooling Fan Mode1

  • Cooling Fan Mode2

  • Cooling Fan Mode3

  • Cooling Fan 0

  • Cooling Fan 1

  • Вентилятор системы охлаждения 2

  • Hot Temperature Time

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

CAUTION:

Для утилизации высоковольтной аккумуляторной батареи сдайте ее в уполномоченную организацию по сбору подобных отходов, которая способна произвести безопасную утилизацию. Если высоковольтная аккумуляторная батарея возвращена согласно указаниям производителя, она будет утилизирована должным и безопасным образом уполномоченным сборщиком.

Tip:

После ремонта удалите коды DTC и выполните описанные ниже действия, чтобы убедиться, что DTC не выводятся.

  1. Совершите поездку на автомобиле длительностью примерно 10 мин в соответствии со значениями параметров "Vehicle Spd", "Temp of Batt TB1 to TB6", "Ambient Temperature" и "Power Resource IB" из фиксированного набора параметров.

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ DTC (СИСТЕМЫ УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ)

    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Войдите в следующие меню: Powertrain / Hybrid Control / Trouble Codes.

    4. Проверьте наличие кодов DTC.

      Powertrain > Hybrid Control > Trouble Codes

      Результат

      Перейдите к

      Выводится только код P3000-603.

      Помимо кода P3000-603 выводятся другие DTC.

    5. Выключите зажигание.

    Помимо кода P3000-603 выводятся другие DTC.

    ОБРАТИТЕСЬ К ТАБЛИЦЕ КОДОВ DTC (СИСТЕМА УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ)

    Нажмите здесьClick hereClick here

    Выводится только код P3000-603.

  2. ОЧИСТИТЕ КРЫШКУ ВОЗДУХОЗАБОРНИКА

    A418027C02

    *a

    Впускной канал

    1. Убедитесь, что впускной канал системы охлаждения высоковольтной аккумуляторной батареи не заблокирован.

      Tip:

      Если впускной канал системы охлаждения аккумуляторной батареи гибридной системы заблокирован, устраните источник этой блокировки.

    2. Очистите крышку воздухозаборника.

      Нажмите здесьClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    ДАЛЕЕ

  3. ПРОВЕРЬТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ (СИСТЕМЫ УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ)

    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Войдите в следующие меню: Powertrain / Hybrid Control / Trouble Codes.

    4. Считайте данные фиксированного набора параметров для DTC P3000-603.

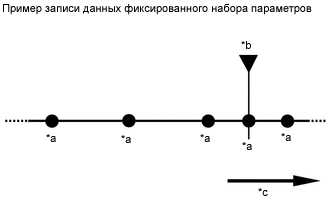

      A413811C02

      *a

      Значения фиксированного набора параметров записаны

      *b

      Сохраненный код DTC

      *c

      Время
      Note:

      Несмотря на то, что данные фиксированного набора параметров сохраняются до и после регистрации DTC, для Этот шаг необходимо только считайте сохраненные в данных фиксированного набора параметров "до" 0 с (если был зарегистрирован код DTC).

    5. Выключите питание.

    Result

    Result

    Перейдите к

    Любое другое состояние

    A

    Разность между значением параметра "VL-Voltage before Boosting" и сумма "Battery Block Vol -V01 – - V15" составляет не менее 10 В.

    B
    B

    ЗАМЕНИТЕ ДАТЧИК НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИClick here

    A

  4. ПРОВЕРЬТЕ ДАННЫЕ ФИКСИРОВАННОГО НАБОРА ПАРАМЕТРОВ (СИСТЕМЫ УПРАВЛЕНИЯ ГИБРИДНОЙ СИСТЕМОЙ)

    1. Подключите GTS к DLC3.

    2. Включите питание (IG).

    3. Войдите в следующие меню: Powertrain / Hybrid Control / Trouble Codes.

    4. Считайте данные фиксированного набора параметров для DTC P3000-603.

      Note:

      Несмотря на то, что данные фиксированного набора параметров сохраняются до и после регистрации DTC, для Этот шаг необходимо только Считайте данные фиксированного набора параметров, зарегистрированные в "0 с" (Если был зарегистрирован код DTC).

    5. Выключите питание.

    Result

    Result

    Перейдите к

    Любое другое состояние

    A

    Любое значение "Temp of Batt TB1 to TB6" составляет не менее 80°C (176°F).

    B
    B

    ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕClick here

    A

  5. СНИМИТЕ ПОКАЗАНИЯ ПРИ ПОМОЩИ TECHSTREAM

    1. Подключите GTS к DLC3.

    2. Включите зажигание (IG).

    3. Войдите в следующие меню: Powertrain / Hybrid Control / Data List / Temp of Batt TB1 - TB6.

      Powertrain > Hybrid Control > Data List

      Информация на дисплее прибора

      Temp of Batt TB1

      Temp of Batt TB2

      Temp of Batt TB3

      Temp of Batt TB4

      Temp of Batt TB5

      Temp of Batt TB6

    4. В соответствии с указаниями на экране GTS, снимите показания в режиме Data List и убедитесь, что значение каждого значения параметров "Temp of Batt TB1 - TB6), 40°C (104°F) или ниже.

      Tip:

      Если любое значение "Temp of Batt TB1 to TB6" превышает 40°C (104°F), выключите зажигание и подождите, пока значения с падает не более 40°C (104°F), перед выполнением данной процедуры.

    5. Войдите в следующие меню: Powertrain / Hybrid Control / Data List / Battery Block Vol - V01 – - V15.

      Powertrain > Hybrid Control > Data List

      Информация на дисплее прибора

      Battery Block Vol-V01

      Battery Block Vol-V02

      Battery Block Vol-V03

      Battery Block Vol-V04

      Battery Block Vol-V05

      Battery Block Vol-V06

      Battery Block Vol-V07

      Battery Block Vol-V08

      Battery Block Vol-V09

      Battery Block Vol-V10

      Battery Block Vol-V11

      Battery Block Vol-V12

      Battery Block Vol-V13

      Battery Block Vol-V14

      Battery Block Vol-V15

    6. В соответствии с указаниями на экране GTS, снимите показания в режиме Data List и проверьте значение каждого "Battery Block Vol -V01 – - V15" при включенном зажигании (IG).

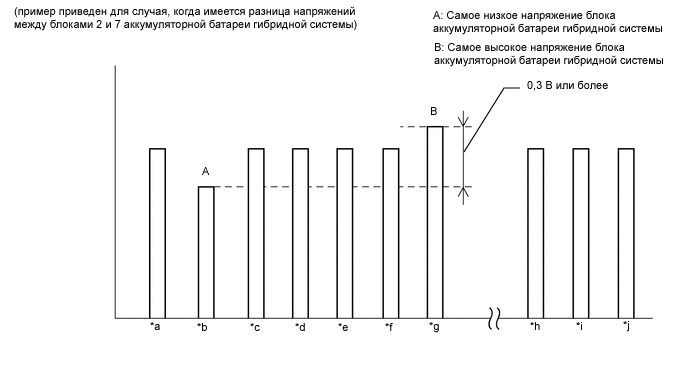

      A410429C01

      *a

      Battery Block Vol-V01

      *b

      Battery Block Vol-V02

      *c

      Battery Block Vol-V03

      *d

      Battery Block Vol-V04

      *e

      Battery Block Vol-V05

      *f

      Battery Block Vol-V06

      *g

      Battery Block Vol-V07

      *h

      Battery Block Vol-V13

      *i

      Battery Block Vol-V14

      *j

      Battery Block Vol-V15

    7. Выключите питание.

    Result

    Result

    Перейдите к

    Любое другое состояние

    A

    Разность между максимальным и минимальным значениями напряжения блоков высоковольтной аккумуляторной батареи составляет 0,3 В или более.

    B
    A

    ЗАВЕРШЕНО

    B

    ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕClick here

  6. ЗАМЕНИТЕ ДАТЧИК НАПРЯЖЕНИЯ АККУМУЛЯТОРНОЙ БАТАРЕИ

    Нажмите здесьClick hereClick hereClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

    ЗАМЕНИТЕ ВЫСОКОВОЛЬТНУЮ АККУМУЛЯТОРНУЮ БАТАРЕЮ

    Нажмите здесьClick hereClick hereClick here

  7. ЗАМЕНИТЕ ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ

    Нажмите здесьClick hereClick hereClick here

    Результат

    Перейти к

    СЛЕДУЮЩЕЕ -
    СЛЕДУЮЩЕЕ -

    ЗАМЕНИТЕ ВЫСОКОВОЛЬТНУЮ АККУМУЛЯТОРНУЮ БАТАРЕЮ

    Нажмите здесьClick hereClick hereClick here
