СИСТЕМА МОНИТОРА ПАНОРАМНОГО ОБЗОРА Цепь питания ЭБУ
| Код DTC | Наименование DTC |
|---|---|
| Цепь питания ЭБУ |
ОПИСАНИЕ
Данная цепь представляет собой цепь источника питания для работы контроллер телекамеры. Контроллер телекамеры управляет системой панорамного обзора.

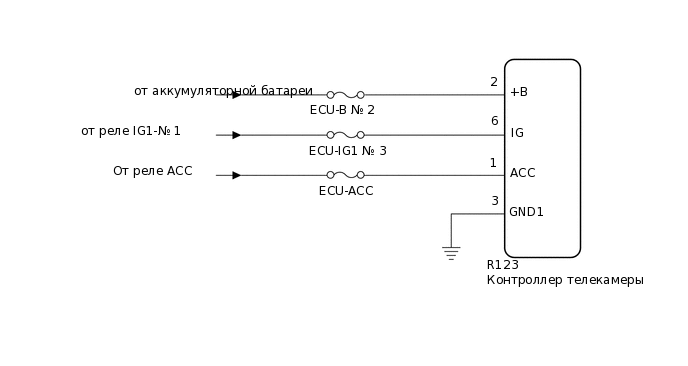

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ
ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ
Перед выполнением следующей процедуры проверки проверьте предохранитель цепей, относящихся к данной системе.
Если контроллер телекамеры не работает вследствие неисправности источника питания, могут регистрироваться другие коды DTC из-за нарушения связи по шине CAN.
ПОРЯДОК ВЫПОЛНЕНИЯ
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ - МАССА)
Отсоедините разъем R123 контроллер телекамеры.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
Номинальное сопротивление
Подключение диагностического прибора
Условие
Заданные условия
R123-3 (GND1) - масса
Всегда
Менее 1 Ом
Результат
Перейти к
OK
НЕ СООТВ.
НЕ СООТВ. ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПИТАНИЕ КОНТРОЛЛЕРА ТЕЛЕКАМЕРЫ)
Отсоедините разъем R123 контроллер телекамеры.
Измерьте напряжение в соответствии со значениями, приведенными в таблице.
Номинальное напряжение
Подключение диагностического прибора
Условие
Заданные условия
R123-2 (+B) - R123-3 (GND1)
Всегда
11–14 В
R123-1 (ACC) - R123-3 (GND1)
Питание включено (АСС)
11—14 В
Зажигание выключено
Менее 1 В
R123-3 (IG) - R123-6 (GND1)
Зажигание включено (IG)
11 – 14 В
Зажигание выключено
Менее 1 В
Результат
Перейти к
OK
НЕ СООТВ.
OK ПЕРЕЙДИТЕ К СЛЕДУЮЩЕЙ ПРЕДПОЛАГАЕМОЙ ЗОНЕ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ
Нажмите здесьClick here
NG ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
