КЛАПАН ПРОДУВКИ АДСОРБЕРА ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. ПРОВЕРЬТЕ ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ

   1. Измерьте сопротивление.

      1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

         Номинальное сопротивление

         Подключение диагностического прибора	Условие	Заданные условия
         1 - 2	20°C	23 - 26 Ом

         Tip:

         Если результат проверки не отвечает требованиям, замените электровакуумный клапан продувки.

   2. Проверьте работу электровакуумного клапана продувки.

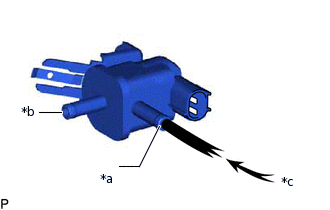

      1.

         *a	Канал E
         *b	Канал F
         *c	Воздух

         Убедитесь, что воздух не выходит из канала F при подаче в канал E.

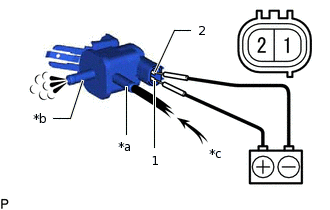

      2.

         *a	Канал E
         *b	Канал F
         *c	Воздух

         Подайте напряжение аккумуляторной батареи на контакты электровакуумного клапана продувки и проверьте работу электровакуумного клапана продувки.

         OK

         Указанные условия	Заданные условия
         Положительный (+) вывод аккумуляторной батареи → контакт 1 Отрицательный (-) вывод аккумуляторной батареи → контакт 2	Воздух из патрубка E поступает в патрубок F

         Tip:

         Если результат проверки не отвечает требованиям, замените электровакуумный клапан продувки.
