СИСТЕМА ПОСАДКИ И ЗАПУСКА (для моделей с функцией посадки) РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ
ИЛЛЮСТРАЦИЯ
*A |
Для моделей без системы автоматизированного привода двери багажного отделения |
*B |
Для моделей с системой автоматизированного привода двери багажного отделения |
*C |
для моделей с автоматизированной дверью багажного отделения с бесконтактным управлением |
- |
- |
*1 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*2 |
ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
*3 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
*4 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ |
*5 |
ЗАМОК ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*6 |
ЗАМОК ПРАВОЙ ПЕРЕДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*7 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ЛЕВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*8 |
ВЫКЛЮЧАТЕЛЬ ОСВЕЩЕНИЯ ПРОЕМА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ |
*9 |
ЗАМОК ЛЕВОЙ ЗАДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*10 |
ЗАМОК ПРАВОЙ ЗАДНЕЙ ДВЕРИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ |
*11 |
ДАТЧИК РАЗБЛОКИРОВКИ |
*12 |
ЭЛЕКТРОДВИГАТЕЛЬ ЗАМКА ДВЕРИ |
*13 |
ЭБУ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ |
*14 |
ДАТЧИК В ЭМБЛЕМЕ |

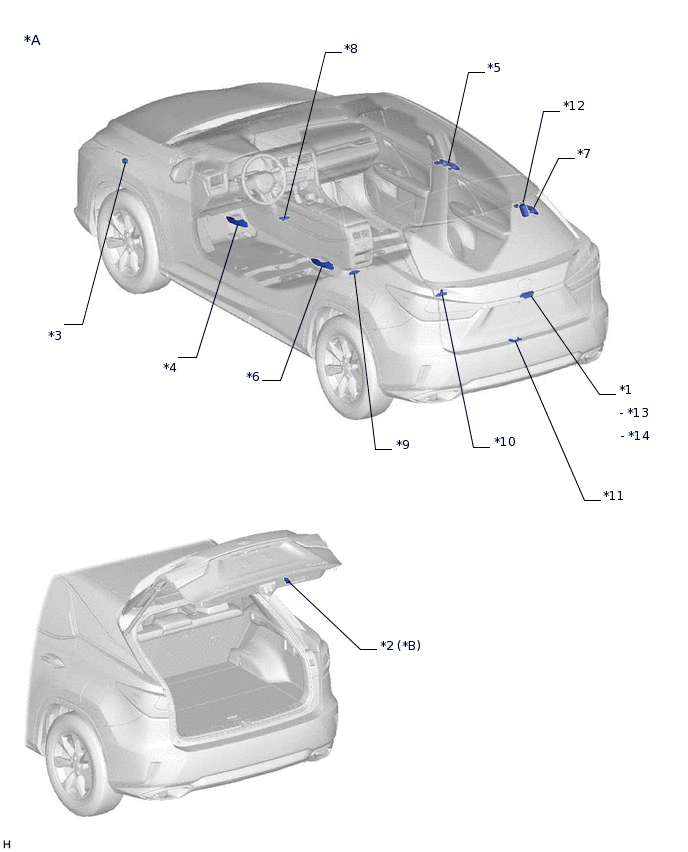

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
Для моделей с системой автоматизированного привода двери багажного отделения |
*1 |
ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*2 |
ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ |
*3 |
ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ |
*4 |
НАРУЖНАЯ РУЧКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны водителя) - АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА - ДАТЧИК БЛОКИРОВКИ - ДАТЧИК РАЗБЛОКИРОВКИ |
*5 |
НАРУЖНАЯ РУЧКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны переднего пассажира) - АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА - ДАТЧИК БЛОКИРОВКИ - ДАТЧИК РАЗБЛОКИРОВКИ |
*6 |
НАРУЖНАЯ РУЧКА ЗАДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ - АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА - ДАТЧИК БЛОКИРОВКИ - ДАТЧИК РАЗБЛОКИРОВКИ |
*7 |
НАРУЖНАЯ РУЧКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ - АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА - ДАТЧИК БЛОКИРОВКИ - ДАТЧИК РАЗБЛОКИРОВКИ |
*8 |
ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА № 1 В СБОРЕ (ПЕРЕДНЯЯ СЕКЦИЯ ПОЛА) |
*9 |
ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА № 2 В СБОРЕ (ЗАДНЯЯ СЕКЦИЯ ПОЛА) |
*10 |
ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА № 3 В СБОРЕ (ВНУТРИ БАГАЖНОГО ОТДЕЛЕНИЯ) |
*11 |
АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА (СНАРУЖИ БАГАЖНОГО ОТДЕЛЕНИЯ) |
*12 |
ПРИЕМНИК СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ В СБОРЕ |
*13 |
ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ |
*14 |
ВЫКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ |

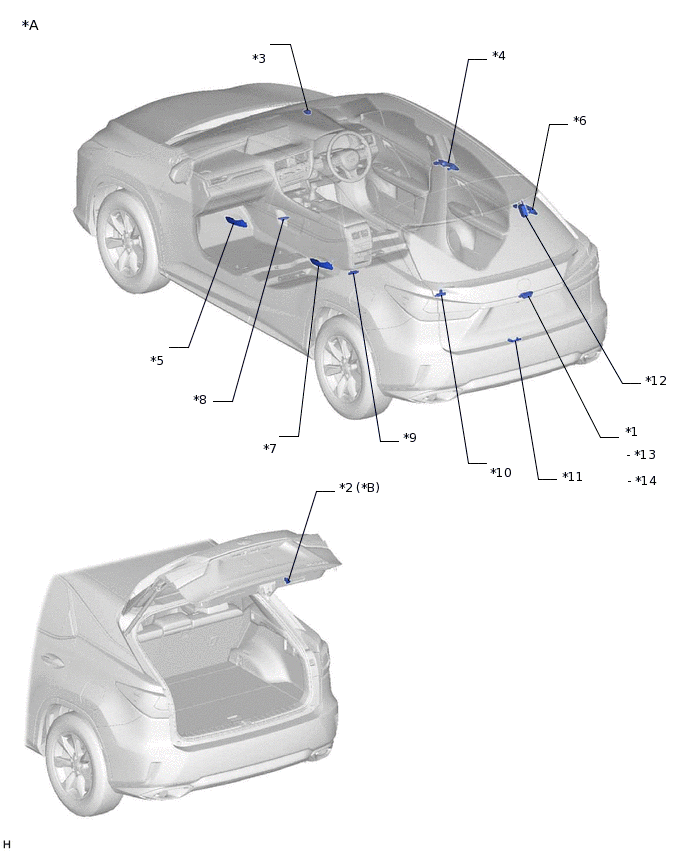

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
*B |
Для моделей с системой автоматизированного привода двери багажного отделения |
*1 |
ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
*2 |
ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ |
*3 |
ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ |
*4 |
НАРУЖНАЯ РУЧКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны водителя) - АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА - ДАТЧИК БЛОКИРОВКИ - ДАТЧИК РАЗБЛОКИРОВКИ |
*5 |
НАРУЖНАЯ РУЧКА ПЕРЕДНЕЙ ДВЕРИ В СБОРЕ (со стороны переднего пассажира) - АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА - ДАТЧИК БЛОКИРОВКИ - ДАТЧИК РАЗБЛОКИРОВКИ |
*6 |
НАРУЖНАЯ РУЧКА ПРАВОЙ ЗАДНЕЙ ДВЕРИ В СБОРЕ - АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА - ДАТЧИК БЛОКИРОВКИ - ДАТЧИК РАЗБЛОКИРОВКИ |
*7 |
НАРУЖНАЯ РУЧКА ЗАДНЕЙ ЛЕВОЙ ДВЕРИ В СБОРЕ - АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА - ДАТЧИК БЛОКИРОВКИ - ДАТЧИК РАЗБЛОКИРОВКИ |
*8 |
ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА № 1 В СБОРЕ (ПЕРЕДНЯЯ СЕКЦИЯ ПОЛА) |
*9 |
ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА № 2 В СБОРЕ (ЗАДНЯЯ СЕКЦИЯ ПОЛА) |
*10 |
ВНУТРЕННЯЯ АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА № 3 В СБОРЕ (ВНУТРИ БАГАЖНОГО ОТДЕЛЕНИЯ) |
*11 |
АНТЕННА ЭЛЕКТРОННОГО КЛЮЧА (СНАРУЖИ БАГАЖНОГО ОТДЕЛЕНИЯ) |
*12 |
ПРИЕМНИК СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ В СБОРЕ |
*13 |
ПЕРЕКЛЮЧАТЕЛЬ БЛОКИРОВКИ |
*14 |
ВЫКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ |

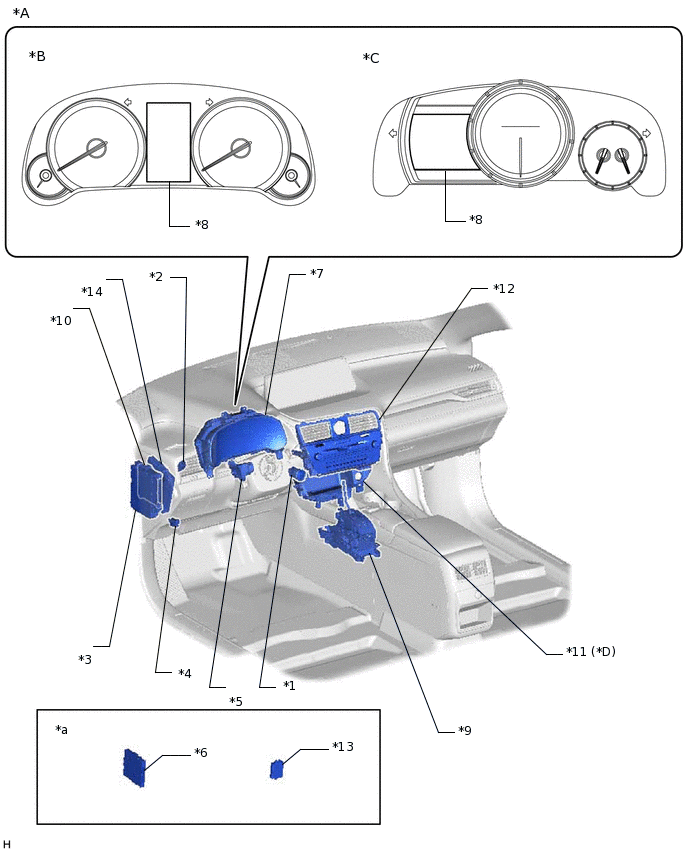

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с левосторонним рулевым управлением |
*B |
для моделей с щитком приборов с оригинальной системой подсветки "Optitron" |
*C |
для моделей с щитком приборов с TFT-дисплеем |
*D |
для моделей с щитком приборов с оригинальной системой подсветки "Optitron" |
*1 |
ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ |
*2 |
ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
*3 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ AM2 - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 4 – ПРЕДОХРАНИТЕЛЬ ECU-ACC - РЕЛЕ ALL DR LOCK - РЕЛЕ D DR UNLOCK - РЕЛЕ L/D DR UNLOCK |
*4 |
DLC3 |
*5 |
ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ ИЛИ ВЕРХНИЙ КРОНШТЕЙН В СБОРЕ) |
*6 |
ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА) |
*7 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*8 |
МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ КОНТРОЛЬНАЯ ЛАМПА КЛЮЧА |
*9 |
НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ |
*10 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*11 |
ПОДСТАВКА ДЛЯ БЕСПРОВОДНОЙ ЗАРЯДКИ МОБИЛЬНЫХ УСТРОЙСТВ В СБОРЕ |
*12 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ - КОНТРОЛЬНАЯ ЛАМПА БЕЗОПАСНОСТИ |
*13 |
БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) |
*14 |
ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ |
*a |
Установочное положение деталей показано в бюллетене технического обслуживания. |
- |
- |

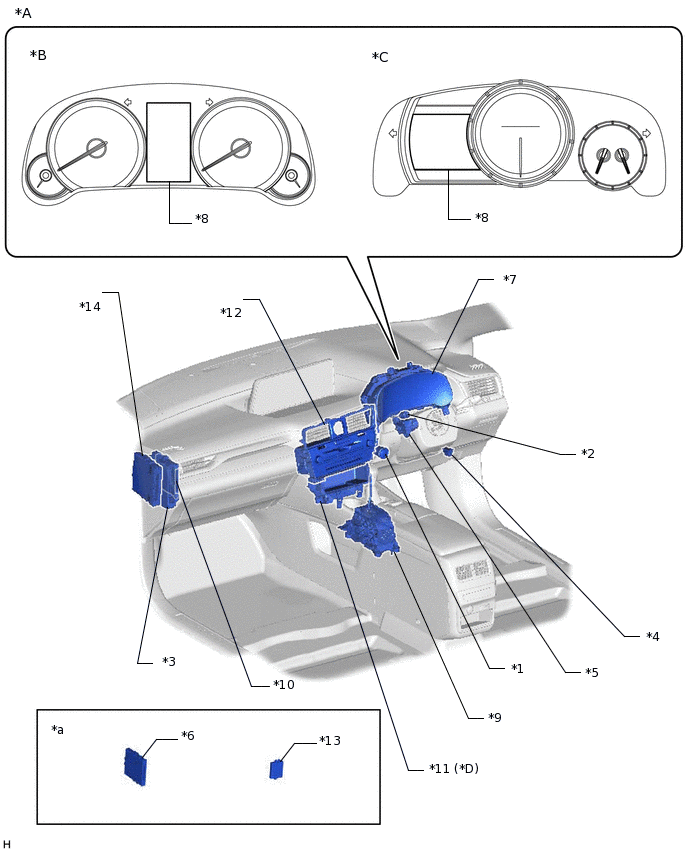

ИЛЛЮСТРАЦИЯ
*A |
Для моделей с правосторонним рулевым управлением |
*B |
для моделей с щитком приборов с оригинальной системой подсветки "Optitron" |
*C |
для моделей с щитком приборов с TFT-дисплеем |
*D |
для моделей с системой беспроводной зарядки |
*1 |
ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ |
*2 |
ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
*3 |
РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ - ПРЕДОХРАНИТЕЛЬ AM2 - ПРЕДОХРАНИТЕЛЬ ECU-IG1 № 4 – ПРЕДОХРАНИТЕЛЬ ECU-ACC - ПРЕДОХРАНИТЕЛЬ ECU-DCC № 2 - РЕЛЕ ALL DR LOCK - РЕЛЕ D DR UNLOCK - РЕЛЕ L/D DR UNLOCK |
*4 |
DLC3 |
*5 |
ЭБУ БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ (ПРИВОД БЛОКИРОВКИ РУЛЕВОГО УПРАВЛЕНИЯ ИЛИ ВЕРХНИЙ КРОНШТЕЙН В СБОРЕ) |
*6 |
ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА) |
*7 |
ЩИТОК ПРИБОРОВ В СБОРЕ |
*8 |
МУЛЬТИИНФОРМАЦИОННЫЙ ДИСПЛЕЙ КОНТРОЛЬНАЯ ЛАМПА КЛЮЧА |
*9 |
НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ |
*10 |
ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
*11 |
ПОДСТАВКА ДЛЯ БЕСПРОВОДНОЙ ЗАРЯДКИ МОБИЛЬНЫХ УСТРОЙСТВ В СБОРЕ |
*12 |
БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ - КОНТРОЛЬНАЯ ЛАМПА БЕЗОПАСНОСТИ |
*13 |
БЛОК ИДЕНТИФИКАЦИОННОГО КОДА (ЭБУ КОДА ИММОБИЛАЙЗЕРА) |
*14 |
ЭБУ ГИБРИДНОЙ СИСТЕМЫ В СБОРЕ |
*a |
Установочное положение деталей показано в бюллетене технического обслуживания. |
- |
- |
