АУДИОВИЗУАЛЬНАЯ СИСТЕМА (для моделей с 8-дюймовым дисплеем) Цепь AVC-LAN

Код DTC Наименование DTC
Цепь AVC-LAN

ОПИСАНИЕ

Каждое устройство аудиосистемы, подключенное к AVC-LAN (шина передачи данных), передает сигналы переключателей через локальную мультиплексную сеть передачи аудиовизуальных данных.

При возникновении короткого замыкания на +B или массу в шине AVC-LAN аудиосистема не сможет функционировать надлежащим образом из-за невозможности обмена данными.

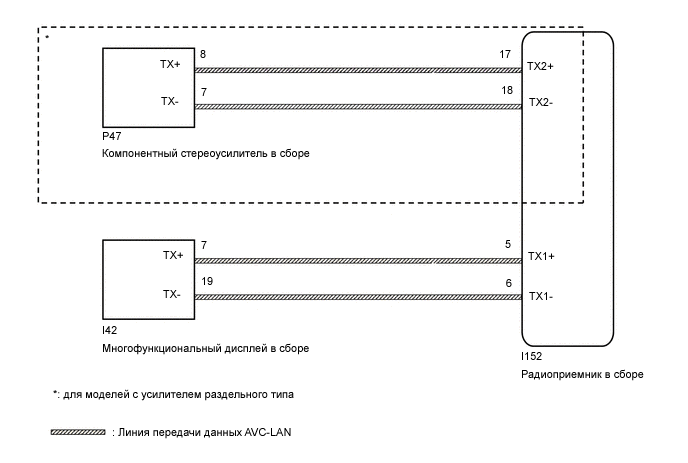

СХЕМА ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ

E385738E01

ПРЕДОСТЕРЕЖЕНИЕ / ПРИМЕЧАНИЕ / УКАЗАНИЕ

Note:

Радиоприемник в сборе следует заменять исключительно новым узлом.

Если для замены будет использован радиоприемник в сборе с другого автомобиля, может произойти следующее:

  • Может быть сохранен DTC нарушения обмена данными.

  • Работа радиоприемника в сборе может быть нарушена.

Tip:

В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться инициализация, регистрация или калибровка. См. раздел "Меры предосторожности при работе с аудиовизуальной системой".

Нажмите здесьЩелкните по следующей ссылке

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. ПРОВЕРЬТЕ РАДИОПРИЕМНИК В СБОРЕ

    1. Снимите радиоприемник в сборе.

      Нажмите здесьЩелкните по следующей ссылке

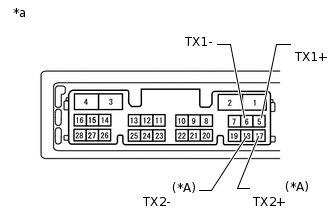

    2. E362173C11

      *A

      для моделей с усилителем раздельного типа

      *a

      Устройство с неподсоединенным жгутом проводов

      (Радиоприемник в сборе)

      Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      5 (TX1+) - 6 (TX1-)

      Всегда

      60–80 Ом

      17 (TX2+) - 18 (TX2-)*

      Всегда

      60–80 Ом

      *: для моделей с усилителем раздельного типа

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке

    СООТВ

  2. ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ AVC-LAN)

    1. Отсоедините разъем I152 радиоприемника в сборе.

    2. Отсоедините разъем P47 компонентный стереоусилитель в сборе. *

      • *: для моделей с усилителем раздельного типа

    3. Отсоедините разъем I42 многофункционального дисплея в сборе.

    4. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление

      Подключение диагностического прибора

      Условие

      Заданные условия

      I152-17 (TX2+) - P47-8 (TX+)*

      Всегда

      Менее 1 Ом

      I152-18 (TX2-) - P47-7 (TX-)*

      Всегда

      Менее 1 Ом

      I152-5 (TX1+) - I42-7 (TX+)

      Всегда

      Менее 1 Ом

      I152-6 (TX1-) - I42-19 (TX-)

      Всегда

      Менее 1 Ом

      I152-17 (TX2+) - масса*

      Всегда

      10 кОм или более

      I152-18 (TX2-) - масса*

      Всегда

      10 кОм или более

      I152-5 (TX1+) - масса

      Всегда

      10 кОм или более

      I152-6 (TX1-) - масса

      Всегда

      10 кОм или более

      *: для моделей с усилителем раздельного типа

    Результат

    Перейти к

    OK

    НЕ СООТВ.
    НЕ СООТВ.

    ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ

    СООТВ

  3. ПРОВЕРЬТЕ НЕИСПРАВНЫЕ ДЕТАЛИ

    1. Последовательно отключите и подключите каждое подчиненное устройство, пока не восстановится нормальная работа ведущего устройства.

      Tip:

      • Проверьте все подчиненные устройства.

      • Если при отсоединении подчиненного устройства восстанавливается нормальная работа ведущего устройства, значит подчиненное устройство неисправно. Замените неисправное подчиненное устройство.

      OK

      Нормальная работа ведущего устройства восстановилась.

    Result

    Перейти к

    OK

    НЕ СООТВ.
    OK

    ЗАМЕНИТЕ НЕИСПРАВНЫЕ ДЕТАЛИ

    NG

    ЗАМЕНИТЕ РАДИОПРИЕМНИК В СБОРЕ

    Нажмите здесьЩелкните по следующей ссылке
