СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ РАСПОЛОЖЕНИЕ ДЕТАЛЕЙ

ИЛЛЮСТРАЦИЯ

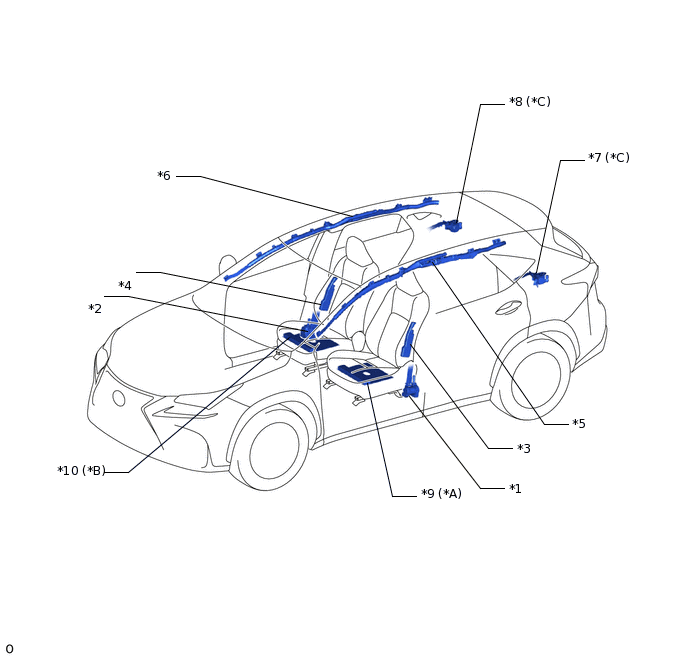

C306643C01

*A

Для моделей с правосторонним рулевым управлением

*B

Для моделей с левосторонним рулевым управлением

*C

Для моделей с задним преднатяжителем

-

-

*1

ЛЕВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

*2

ПРАВЫЙ ПЕРЕДНИЙ РЕМЕНЬ С КАТУШКОЙ И ПРЕДНАТЯЖИТЕЛЕМ В СБОРЕ

*3

ЛЕВАЯ ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ

*4

ПРАВАЯ ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ В СБОРЕ

*5

ЛЕВАЯ ПОДУШКА БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ

*6

ПРАВАЯ ПОДУШКА БЕЗОПАСНОСТИ ЗАНАВЕСОЧНОГО ТИПА В СБОРЕ

*7

ЛЕВЫЙ ЗАДНИЙ РЕМЕНЬ № 1 В СБОРЕ

*8

ПРАВЫЙ ЗАДНИЙ РЕМЕНЬ № 1 В СБОРЕ

*9

ПОДУШКА БЕЗОПАСНОСТИ В ПОДУШКЕ ЛЕВОГО СИДЕНЬЯ В СБОРЕ

*10

ПОДУШКА БЕЗОПАСНОСТИ В ПОДУШКЕ ПРАВОГО СИДЕНЬЯ В СБОРЕ

ИЛЛЮСТРАЦИЯ

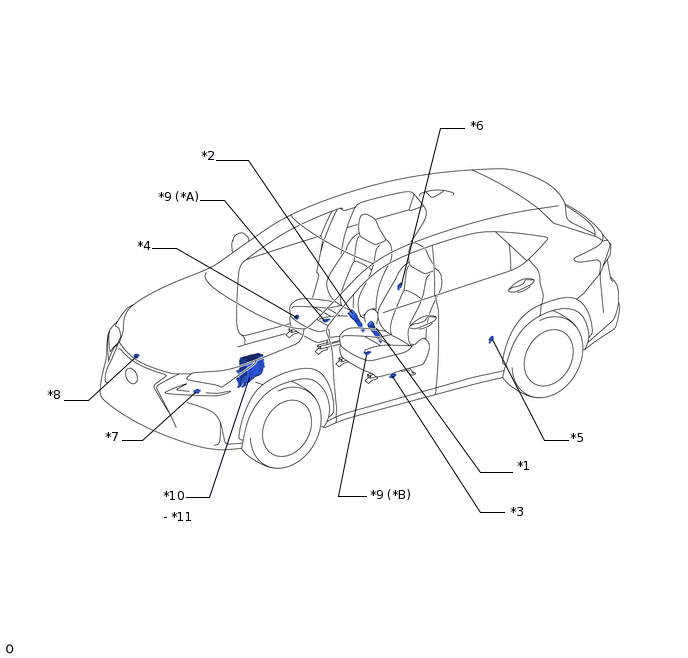

C306642C01

*A

Для моделей с правосторонним рулевым управлением

*B

Для моделей с левосторонним рулевым управлением.

*1

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

*2

ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ

*3

ЛЕВЫЙ ДАТЧИК СИСТЕМЫ SRS СО СТОРОНЫ ДВЕРИ

*4

ПРАВЫЙ ДАТЧИК СИСТЕМЫ SRS СО СТОРОНЫ ДВЕРИ

*5

ЛЕВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

*6

ПРАВЫЙ БОКОВОЙ ДАТЧИК СИСТЕМЫ SRS

*7

ЛЕВЫЙ ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS

*8

ПРАВЫЙ ПЕРЕДНИЙ ДАТЧИК СИСТЕМЫ SRS

*9

ДАТЧИК ПОЛОЖЕНИЯ СИДЕНЬЯ

*10

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК И БЛОК РЕЛЕ МОТОРНОГО ОТСЕКА В СБОРЕ

*11

ПРЕДОХРАНИТЕЛЬ METER № 1

-

-

ИЛЛЮСТРАЦИЯ

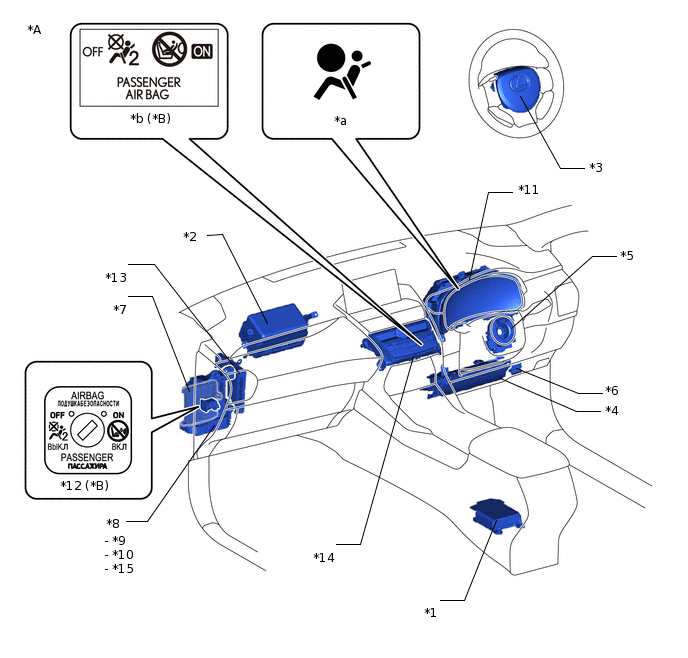

C309655C01

*A

Для моделей с правосторонним рулевым управлением

*B

Для моделей с выключателем подушки безопасности

*1

ЭБУ СИСТЕМЫ SRS В СБОРЕ

*2

ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА

*3

КНОПКА ЗВУКОВОГО СИГНАЛА В СБОРЕ

*4

ПОДУШКА БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ В СБОРЕ

*5

ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ

*6

DLC3

*7

ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

*8

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

*9

ПРЕДОХРАНИТЕЛЬ A/BAG

*10

ПРЕДОХРАНИТЕЛЬ METER № 2

*11

ЩИТОК ПРИБОРОВ В СБОРЕ

*12

ЦИЛИНДР ВЫКЛЮЧАТЕЛЯ СИСТЕМЫ SRS В СБОРЕ

*13

ЭБУ ГИБРИДНОЙ СИСТЕМЫ

*14

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

*15

ПРЕДОХРАНИТЕЛЬ ECU-IG № 2

-

-

*a

КОНТРОЛЬНАЯ ЛАМПА АВАРИЙНОГО СОСТОЯНИЯ SRS

*b

КОНТРОЛЬНАЯ ЛАМПА ВЫКЛЮЧЕНИЯ ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ИЛЛЮСТРАЦИЯ

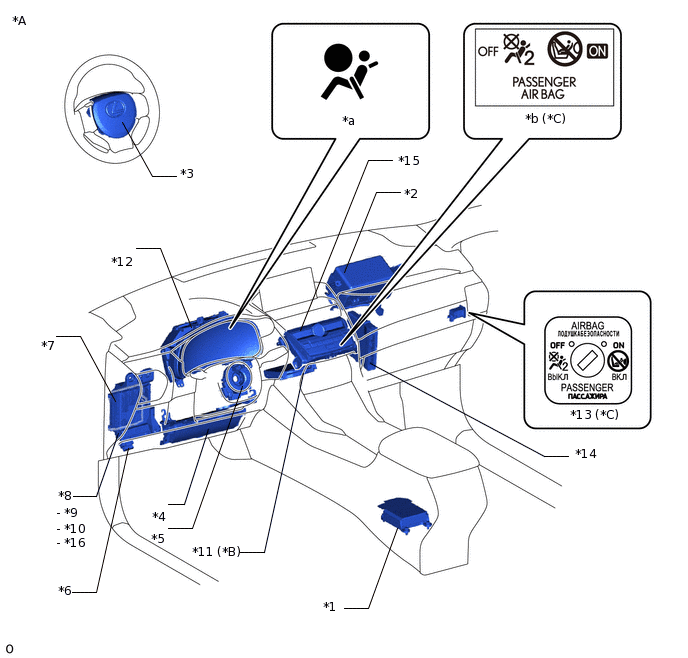

C309656C01

*A

Для моделей с левосторонним рулевым управлением (без системы классификации пассажиров)

*B

для моделей с приемопередатчиком системы обработки и передачи информации

*C

Для моделей с выключателем подушки безопасности

-

-

*1

ЭБУ СИСТЕМЫ SRS В СБОРЕ

*2

ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА

*3

КНОПКА ЗВУКОВОГО СИГНАЛА В СБОРЕ

*4

ПОДУШКА БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ В СБОРЕ

*5

ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ

*6

DLC3

*7

ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

*8

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

*9

ПРЕДОХРАНИТЕЛЬ A/BAG

*10

ПРЕДОХРАНИТЕЛЬ METER № 2

*11

ПРИЕМОПЕРЕДАТЧИК СИСТЕМЫ ОБРАБОТКИ И ПЕРЕДАЧИ ИНФОРМАЦИИ

*12

ЩИТОК ПРИБОРОВ В СБОРЕ

*13

ЦИЛИНДР ВЫКЛЮЧАТЕЛЯ СИСТЕМЫ SRS В СБОРЕ

*14

ЭБУ ГИБРИДНОЙ СИСТЕМЫ

*15

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

*16

ПРЕДОХРАНИТЕЛЬ ECU-IG № 2

*a

КОНТРОЛЬНАЯ ЛАМПА АВАРИЙНОГО СОСТОЯНИЯ SRS

*b

КОНТРОЛЬНАЯ ЛАМПА ВЫКЛЮЧЕНИЯ ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА

ИЛЛЮСТРАЦИЯ

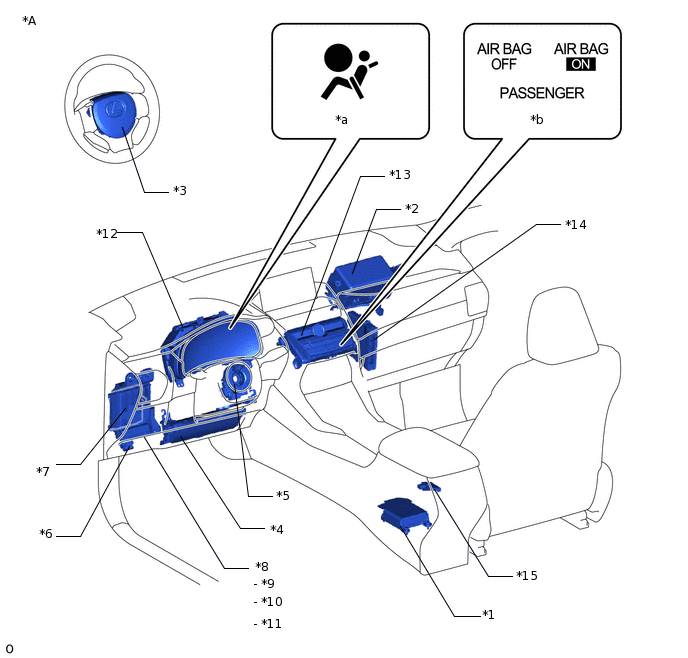

C317131C01

*A

Для моделей с левосторонним рулевым управлением (с системой классификации пассажиров)

-

-

*1

ЭБУ СИСТЕМЫ SRS В СБОРЕ

*2

ПОДУШКА БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА

*3

КНОПКА ЗВУКОВОГО СИГНАЛА В СБОРЕ

*4

ПОДУШКА БЕЗОПАСНОСТИ № 1 ДЛЯ ЗАЩИТЫ КОЛЕНЕЙ В СБОРЕ

*5

ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ

*6

DLC3

*7

ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ)

*8

РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ В СБОРЕ

*9

ПРЕДОХРАНИТЕЛЬ A/BAG

*10

ПРЕДОХРАНИТЕЛЬ METER № 2

*11

ПРЕДОХРАНИТЕЛЬ ECU-IG № 2

*12

ЩИТОК ПРИБОРОВ В СБОРЕ

*13

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ

*14

ЭБУ ГИБРИДНОЙ СИСТЕМЫ

*15

ЭБУ ОБНАРУЖЕНИЯ ПРИСУТСТВИЯ ПАССАЖИРА

-

-

*a

КОНТРОЛЬНАЯ ЛАМПА АВАРИЙНОГО СОСТОЯНИЯ SRS

*b

КОНТРОЛЬНАЯ ЛАМПА ВЫКЛЮЧЕНИЯ ПЕРЕДНЕЙ ПОДУШКИ БЕЗОПАСНОСТИ ПАССАЖИРА
