FRONT CONSOLE BOX(for Sedan) COMPONENTS

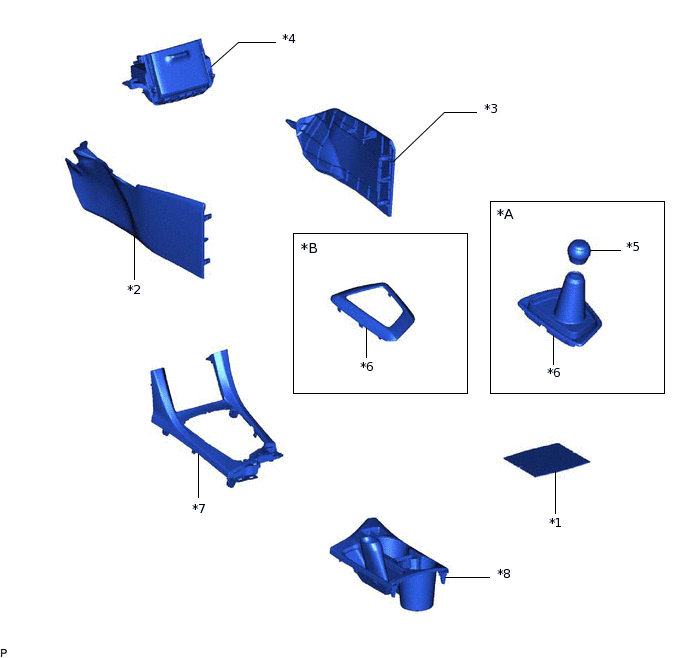

ILLUSTRATION
*A |
for Manual Transaxle |
*B |
for CVT |
*1 |
CONSOLE BOX CARPET |
*2 |
FRONT NO. 1 CONSOLE BOX INSERT |
*3 |
FRONT NO. 2 CONSOLE BOX INSERT |
*4 |
INSTRUMENT PANEL BOX ASSEMBLY |
*5 |
SHIFT LEVER KNOB SUB-ASSEMBLY |
*6 |
SHIFTING HOLE BEZEL |
*7 |
UPPER CONSOLE PANEL |
*8 |
UPPER CONSOLE PANEL SUB-ASSEMBLY |

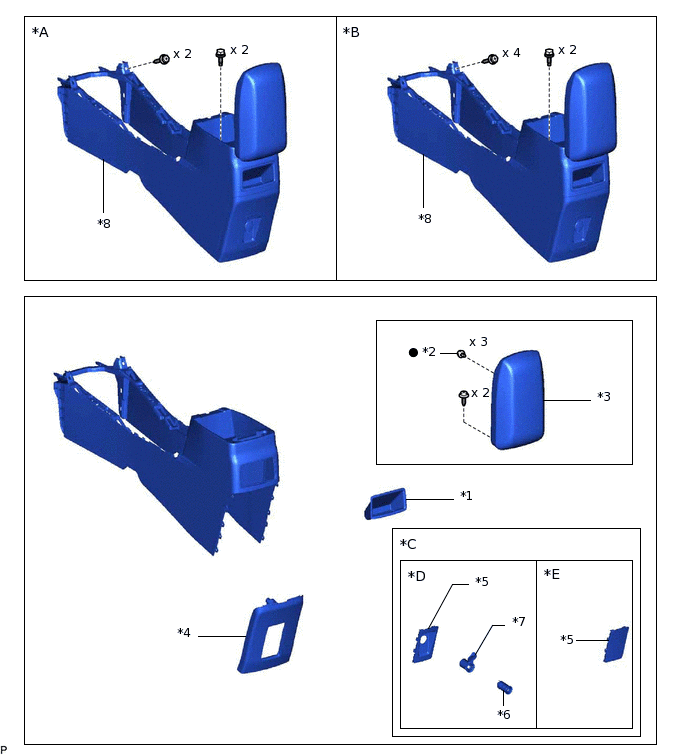

ILLUSTRATION
*A |
for Manual Transaxle |
*B |
for CVT |
*C |
for TMMT Made |
*D |
w/ Power Outlet Socket |
*E |
w/o Power Outlet Socket |
- |
- |
*1 |
CONSOLE COMPARTMENT BOX |
*2 |
CONSOLE COMPARTMENT DOOR CUSHION |
*3 |
CONSOLE COMPARTMENT DOOR SUB-ASSEMBLY |
*4 |
CONSOLE REAR END PANEL |
*5 |
NO. 2 CONSOLE REAR END PANEL |
*6 |
NO. 2 POWER OUTLET SOCKET ASSEMBLY |
*7 |
NO. 2 POWER OUTLET SOCKET COVER |
*8 |
REAR CONSOLE BOX ASSEMBLY |
● |
Non-reusable part |
- |
- |
