СИСТЕМА МОНИТОРА ПАНОРАМНОГО ОБЗОРА СИСТЕМА ДИАГНОСТИКИ

СИСТЕМА ДИАГНОСТИКИ МОНИТОРА ПОМОЩИ ПРИ ПАРКОВКЕ

1. Для моделей с системой панорамного обзора, сигналов диагностики, можно проверить контроллер телекамеры, и система панорамного обзора откалибровать, отрегулировать и проверить с помощью радиоприемника с дисплеем в сборе.

   Note:

   В зависимости от замененных деталей или операций, которые были выполнены при проверке или обслуживании автомобиля, может потребоваться калибровка других систем, а также системы панорамного обзора.

   Нажмите здесьЩелкните по следующей ссылке

   Tip:

   Отображаемые экраны и параметры могут различаться в зависимости от характеристик автомобиля.

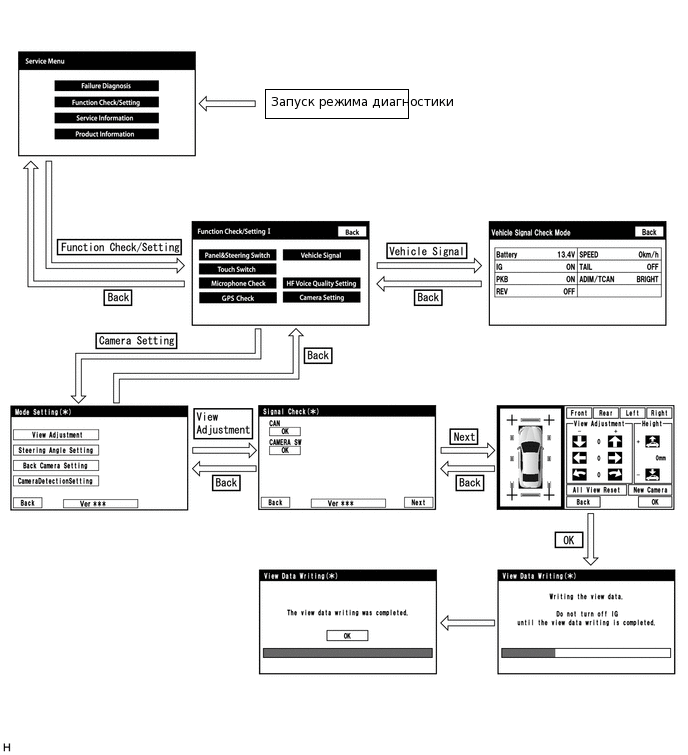

ПЕРЕКЛЮЧЕНИЕ МЕЖДУ ЭКРАНАМИ ДИАГНОСТИКИ (РЕГУЛИРОВКА ЗОНЫ ОБЗОРА)

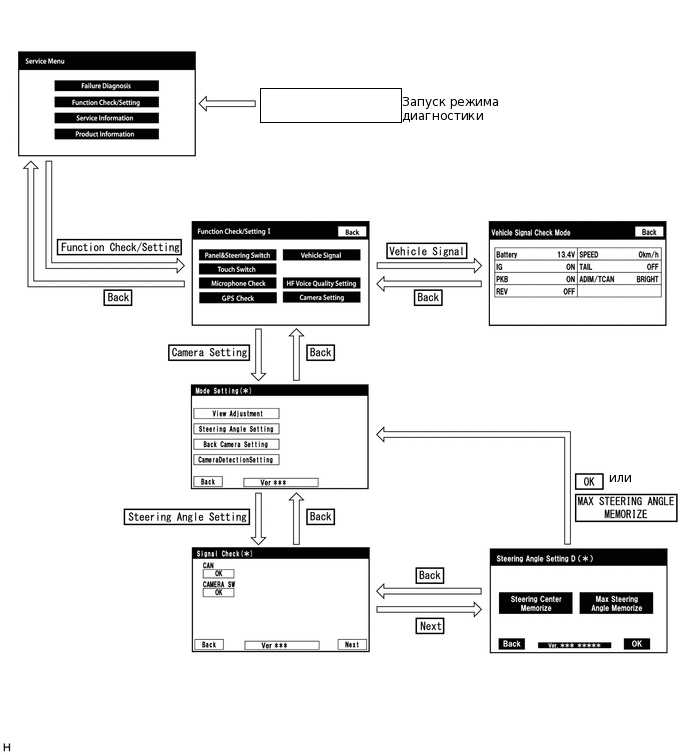

ПЕРЕКЛЮЧЕНИЕ МЕЖДУ ЭКРАНАМИ ДИАГНОСТИКИ (НАСТРОЙКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА)

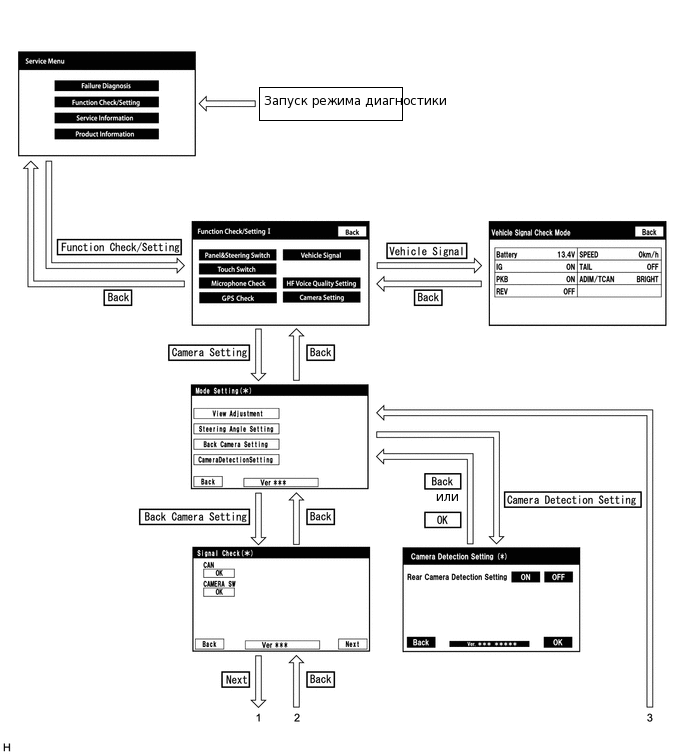

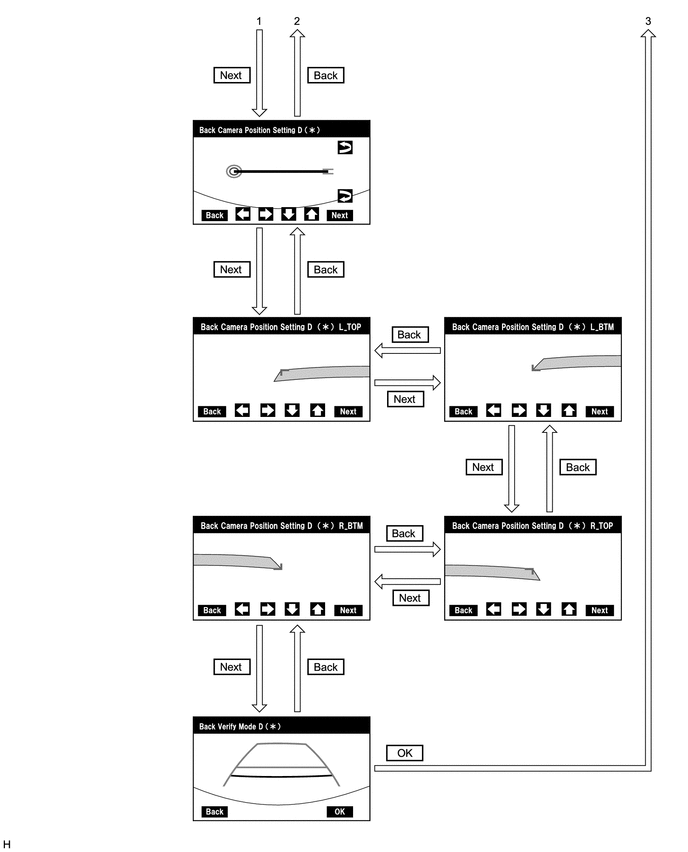

ПЕРЕКЛЮЧЕНИЕ МЕЖДУ ЭКРАНАМИ ДИАГНОСТИКИ (НАСТРОЙКА КАМЕРЫ ЗАДНЕГО ВИДА)

РЕЖИМ ДИАГНОСТИКИ

1. Режим диагностики

   • Нажмите здесьЩелкните по следующей ссылке

2. Диагностика неисправностей

   • Нажмите здесьЩелкните по следующей ссылке

3. Проверка системы (проверка с помощью экрана режима проверки системы)

   • Нажмите здесьЩелкните по следующей ссылке

4. Закончите режим диагностики.

   • Нажмите здесьЩелкните по следующей ссылке

ПРОВЕРКА СИГНАЛОВ (входной сигнал) Контроллер телекамеры

1. Войдите в режим диагностики.

   • Нажмите здесьЩелкните по следующей ссылке

   1.

      Выберите "Function Check/Setting" (проверка/настройка функций) на экране "Service Menu" (меню обслуживания), чтобы перейти на экран "Function Check/Setting I".

   2.

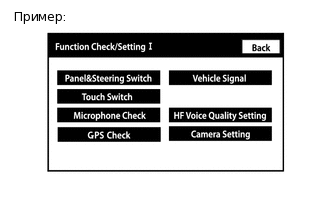

      Выберите "Camera Setting" (Настройка камеры) на экране "Function Check/Setting I" (Проверка/настройка функций I).

      Tip:

      После выбора "Camera Setting" (установки Переходы экрана отличаться, в зависимости от того, как контроллер инициализацию телекамеры контроллер телекамеры была выполнена после замены.

      Контроллер инициализация телекамеры	Переключение между экранами
      Не выполнено	Экран "Signal Check" (проверка сигналов)
      Выполнено	Экран "Mode Setting" (установка режима)

   3.

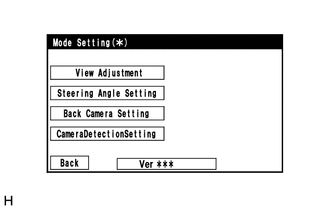

      Если появляется экран "Mode Setting" (настройка режима), выберите "View Adjustment" (настройка вида), чтобы перейти на экран "Signal Check" (проверка сигналов).

      Tip:

      Чтобы выбрать недоступный для выбора элемент, нажмите его и удерживайте не менее 2 с.

2. Проверка сигналов

   1.

      На экране "Signal Check" можно проверить состояние сигналов, передаваемых на контроллер телекамеры, а также настройки.

      Параметр	Информация о проверке	Примечание
      CAN	Вход сигнала скорости	Если отображается "CHK" (красный), при выборе "Next" система не перейдет к следующему экрану.
      CAMERA SW	Входной сигнал переключателя системы панорамного обзора

      Tip:

      • Если отображается "CHK" (красный), выполните проверки в соответствии с результатом следующих проверок.

      • При выполнении регулировки перед переходом к следующему экрану, убедитесь, что для всех параметров отображается "OK" (синего цвета), при выборе "Next".

3. Проверка шины CAN

   Tip:

   Если для "CAN" отображается "CHK" (красного цвета), проверьте наличие кодов DTC и выполните диагностику выданных кодов DTC.

   Нажмите здесьЩелкните по следующей ссылке

4. Проверка CAMERA SW

   1. Убедитесь, что для "CAMERA SW" отображается "OK" (синий), и выберите "OK".

      Tip:

      Если продолжает отображаться "CHK" (красный), или проверка "CAMERA SW" дает ненормальный результат, выполните диагностику в соответствии с таблицей признаков неисправностей (на экране "Signal Check" отображается(ются) сообщение(я) "CHK").

      Нажмите здесьЩелкните по следующей ссылке

5. Закончите режим диагностики.

   • Нажмите здесьЩелкните по следующей ссылке

НАСТРОЙКА РАСПОЗНАВАНИЯ КАМЕРЫ

1. Войдите в режим диагностики.

   • Нажмите здесьЩелкните по следующей ссылке

   1.

      Выберите "Function Check/Setting" (проверка/настройка функций) на экране "Service Menu" (меню обслуживания), чтобы перейти на экран "Function Check/Setting I".

   2.

      Выберите "Camera Setting" (Настройка камеры) на экране "Function Check/Setting I" (Проверка/настройка функций I).

2. Настройка распознавания камеры

   1.

      Обнаружение Выберите "Camera Setting" (проверка/настройка функций) на экране "Mode Setting".

   2.

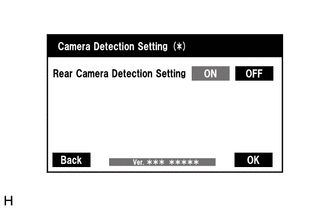

      Выберите "ON (ВКЛ) или OFF (ВЫКЛ) на экране настройки положения камеры" при необходимости.

      Tip:

      После выбора состояния ON (ВКЛ) или OFF (ВЫКЛ), вернитесь на экран "Mode Setting", выберите "Back" или "OK".

3. Закончите режим диагностики.

   • Нажмите здесьЩелкните по следующей ссылке

КАЛИБРОВКА ПРИ ОБСЛУЖИВАНИИ АВТОМОБИЛЯ
