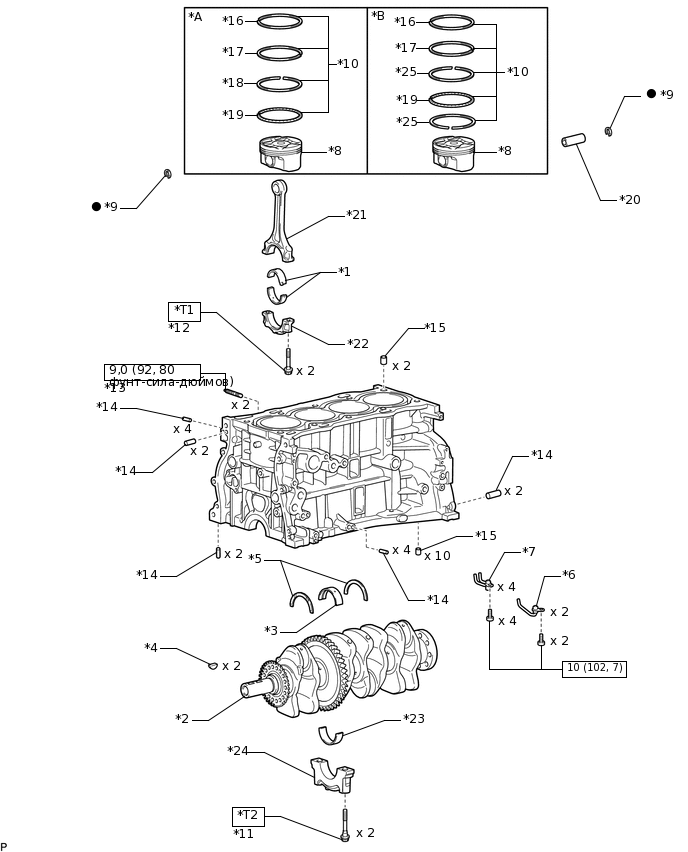

БЛОК ЦИЛИНДРОВ УЗЛЫ И ДЕТАЛИ

ИЛЛЮСТРАЦИЯ

A332507C01

*A

Тип A

*B

Тип B

*1

ПОДШИПНИК ШАТУНА

*2

КОЛЕНЧАТЫЙ ВАЛ

*3

ПОДШИПНИК КОЛЕНЧАТОГО ВАЛА

*4

ШПОНКА ШКИВА КОЛЕНЧАТОГО ВАЛА

*5

УПОРНАЯ ШАЙБА КОЛЕНЧАТОГО ВАЛА

*6

ШТУЦЕР ПОДАЧИ МАСЛА № 1

*7

ШТУЦЕР ПОДАЧИ МАСЛА № 2

*8

ПОРШЕНЬ

*9

СТОПОРНОЕ КОЛЬЦО ОТВЕРСТИЯ ДЛЯ ПОРШНЕВОГО ПАЛЬЦА

*10

НАБОР ПОРШНЕВЫХ КОЛЕЦ

*11

БОЛТ КРЕПЛЕНИЯ КРЫШКИ ПОДШИПНИКА КОЛЕНЧАТОГО ВАЛА

*12

БОЛТ ШАТУНА

*13

ШПИЛЬКА

*14

СТОПОРНЫЙ ШТИФТ

*15

СОЕДИНИТЕЛЬНОЕ КОЛЬЦО

*16

КОМПРЕССИОННОЕ КОЛЬЦО № 1

*17

КОМПРЕССИОННОЕ КОЛЬЦО № 2

*18

МАСЛОСЪЕМНОЕ КОЛЬЦО

*19

РАСШИРИТЕЛЬ МАСЛОСЪЕМНОГО КОЛЬЦА

*20

ПОРШНЕВОЙ ПАЛЕЦ

*21

ШАТУН

*22

КРЫШКА ШАТУНА

*23

ПОДШИПНИК КОЛЕНЧАТОГО ВАЛА № 2

*24

КРЫШКА КОРЕННОГО ПОДШИПНИКА КОЛЕНЧАТОГО ВАЛА

*25

ПРОДОЛЬНАЯ НАПРАВЛЯЮЩАЯ МАСЛОСЪЕМНОГО КОЛЬЦА

-

-
V100146

Н*м (кгс*см, фунт-сила-фут) : Номинальный момент затяжки

●

Деталь однократного применения

*T1

1-й: 40 (408, 30)

2-я: Доверните на 90°

*T2

1-й: 20 (204, 15)

2-й: 40 (408, 30)

3-я: Доверните на 90°
