СИСТЕМА МОНИТОРА ПАНОРАМНОГО ОБЗОРА КОНТАКТЫ ЭБУ

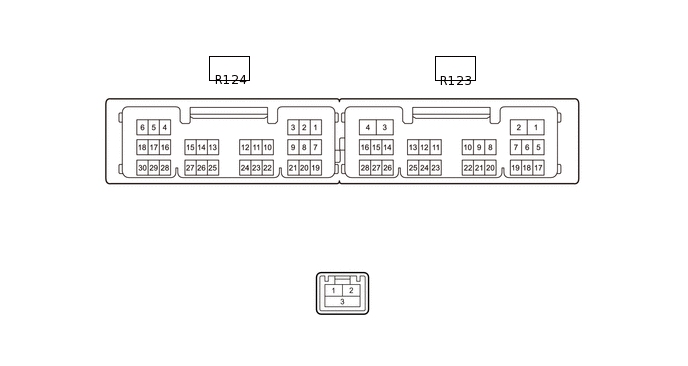

  1. B402421N07

    КОНТРОЛЛЕР ТЕЛЕКАМЕРЫ

    1. Отсоедините разъем R123 контроллер телекамеры.

    2. Измерьте напряжение и сопротивление и сравните с допустимыми значениями, указанными в следующей таблице.

      Номера контактов (обозначения)

      Цвет проводки

      Описание контактов

      Условие

      Заданные условия

      R123-2 (+B) - R123-3 (GND1)

      R - W-B

      Сигнал источника питания

      Всегда

      11–14 В

      R123-3 (GND1) - масса

      W-B - масса

      Масса

      Всегда

      Менее 1 Ом

      R123-3 (IG) - R123-6 (GND1)

      BE - W-B

      Сигнал питания выключателя зажигания

      Питание включено (IG)

      11 – 14 В

      Зажигание выключено

      Менее 1 В

      R123-1 (ACC) - R123-3 (GND1)

      L - W-B

      Сигнал питания ACC

      Зажигание включено (АСС)

      11—14 В

      Зажигание выключено

      Менее 1 В

    3. Подсоедините разъем R123 контроллер телекамеры.

    4. Проверьте сопротивление, напряжение и форму сигналов в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения)

      Цвет проводки

      Описание контактов

      Условие

      Заданные условия

      (CV+) - R124-9 R124-1 (CGND)

      B - V

      Вход сигнала изображения задней телекамеры

      Зажигание включено (IG), объектив камеры с задней телекамеры не закрыт, выводится изображение панорамного вида

      Формирование импульсов (см. сигнал 1)

      Зажигание включено (IG), объектив камеры задней телекамеры закрыт, экран затемнен Изображение панорамного вида

      Формирование импульсов (см. сигнал 2)

      (CV-) - R123-3 R124-2 (GND1)

      W - W-B

      Масса задней телекамеры в сборе

      Всегда

      Менее 1 Ом

      R124-4 (RCV+) - R124-18 (RGND)

      W - G

      Вход сигнала изображения правой боковой телекамеры

      Зажигание включено (IG), объектив камеры правой боковой телекамеры не закрыт, выводится изображение панорамного вида

      Формирование импульсов (см. сигнал 1)

      Зажигание включено (IG), объектив камеры правой боковой телекамеры закрыт, экран затемнен Изображение панорамного вида

      Формирование импульсов (см. сигнал 2)

      R124-5 RCV-) - R123-3 (GND1)

      R - W-B

      Масса правой боковой телекамеры

      Всегда

      Менее 1 Ом

      R124-6 (RCB+) - R124-18 (RGND)

      B-G

      Цепь питания правой боковой телекамеры

      Выключатель зажигания в положении ACC

      5,5 - 7,05 В

      ) - (W+ R124-7 R123-3 (GND1)

      BE - W-B

      Контакт, обязанный по закону

      Панорамное изображение отображается

      0 - 2 В

      Панорамное изображение не отображается

      5,5 - 7,05 В

      R124-9 (CGND) - масса

      V - масса

      Масса задней телекамеры (экран)

      Всегда

      Менее 1 Ом

      (LCV+) - R124-24 R124-10 (LGND)

      W - G

      Вход сигнала изображения левой боковой телекамеры

      Зажигание включено (IG), объектив камеры левой боковой телекамеры не закрыт, выводится изображение панорамного вида

      Формирование импульсов (см. сигнал 1)

      Зажигание включено (IG), объектив камеры левой боковой телекамеры закрыт, экран затемнен Изображение панорамного вида

      Формирование импульсов (см. сигнал 2)

      R124-11 LCV-) - R123-3 (GND1)

      R - W-B

      Масса левой боковой телекамеры

      Всегда

      Менее 1 Ом

      (LCB+) - R124-24 R124-12 (LGND)

      B-G

      Цепь питания левой боковой телекамеры

      Выключатель зажигания в положении ACC

      5,5 - 7,05 В

      R124-13 (BCV+) - R124-27 (BGND)

      B - R

      Вход сигнала изображения передней телекамеры

      Зажигание включено (IG), объектив камеры с передней телекамеры не закрыт, выводится изображение панорамного вида

      Формирование импульсов (см. сигнал 1)

      Зажигание включено (IG), объектив камеры передней телекамеры закрыт, экран затемнен Изображение панорамного вида

      Формирование импульсов (см. сигнал 2)

      R124-14 (BCV-) - R123-3 (GND1)

      W - W-B

      Масса передней телекамеры

      Всегда

      Менее 1 Ом

      R124-15 (BCB+) - R124-27 (BGND)

      G - R

      Цепь питания передней телекамеры

      Выключатель зажигания в положении ACC

      5,5 - 7,05 В

      R124-16 (SGND) - масса

      BR - масса

      Масса правой боковой телекамеры (экран)

      Всегда

      Менее 1 Ом

      R124-18 (RGND) - масса

      G - масса

      Масса правой боковой телекамеры

      Всегда

      Менее 1 Ом

      R124-23 (SGND) - масса

      BR - масса

      Масса левой боковой телекамеры (экран)

      Всегда

      Менее 1 Ом

      R124-24 (LGND) - масса

      G - масса

      Масса левой боковой телекамеры

      Всегда

      Менее 1 Ом

      R124-25 (SGND) - масса

      BR - масса

      Масса передней телекамеры (экран)

      Всегда

      Менее 1 Ом

      R124-27 (BGND) - масса

      R - масса

      Масса передней телекамеры

      Всегда

      Менее 1 Ом

      (BLSW) - R123-3 R123-20 (GND1)

      G - W-B

      Сигнал переключения переключателя системы панорамного обзора

      Зажигание включено (IG), переключатель системы панорамного обзора не нажат

      5,5 - 6,5 В

      Зажигание включено (IG), переключатель системы панорамного обзора нажат

      Менее 1 В

      (NS+) - R123-27 R123-28 (NSG)

      B - BR

      Видеосигнал

      Зажигание включено (IG), и изображение панорамного обзора не отображается

      Формирование импульсов (см. сигнал 3)

      (NS-) - R123-3 R123-26 (GND1)

      W - W-B

      Масса

      Всегда

      Менее 1 Ом

      R123-27 (NSG) - масса

      BR - масса

      Заземление экрана

      Всегда

      Менее 1 Ом
    5. E265840C04

      *a

      Осциллограмма 1 (объектив камеры не закрыт, изображение выводится)

      *b

      Осциллограмма 2 (объектив камеры закрыт, экран затемнен)

      *c

      Сигнал синхронизации

      *d

      Сигнал видеоизображения

      Для справки (форма сигнала):

      Tip:

      Для подключения задней телекамеры, передней телекамеры, левой боковой телекамеры и правой боковой телекамеры используется водонепроницаемый разъем. Поэтому форму сигнала на радиоприемнике с дисплеем в сборе следует проверять с подсоединенным разъемом.

      1. Осциллограмма 1 (объектив камеры не закрыт, изображение выводится)

        Параметр / Устройство

        Описание

        Контакты, на которых выполняются измерения

        • (CV+) - R124-9 R124-1 (CGND)

        • (LCV+) - R124-24 R124-10 (LGND)

        • R124-13 (BCV+) - R124-27 (BGND)

        • R124-4 (RCV+) - R124-18 (RGND)

        Настройки прибора

        200 мВ/дел., 50 мкс/дел.

        Условие

        Во время работы системы панорамного обзора
        Tip:

        • Форма видеосигнала изменяется в соответствии с изображением, поступающим с задней телекамеры, передней телекамеры, левой боковой телекамеры и правой боковой телекамеры.

        • Видеосигнал постоянно выводится при включенном зажигании (ACC).

      2. Осциллограмма 2 (объектив камеры закрыт, экран затемнен)

        Параметр / Устройство

        Описание

        Контакты, на которых выполняются измерения

        • (CV+) - R124-9 R124-1 (CGND)

        • (LCV+) - R124-24 R124-10 (LGND)

        • R124-13 (BCV+) - R124-27 (BGND)

        • R124-4 (RCV+) - R124-18 (RGND)

        Настройки прибора

        200 мВ/дел., 50 мкс/дел.

        Условие

        Во время работы системы панорамного обзора
        Tip:

        • Форма видеосигнала изменяется в соответствии с изображением, поступающим с задней телекамеры, передней телекамеры, левой боковой телекамеры и правой боковой телекамеры.

        • Видеосигнал постоянно выводится при включенном зажигании (ACC).

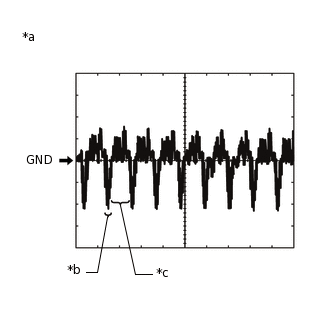

      3. E336160C01

        *a

        Осциллограмма 1 (объектив камеры не закрыт, изображение выводится)

        *b

        Сигнал синхронизации

        *c

        Сигнал видеоизображения

        Осциллограмма 3

        Наименование

        Описание

        Контакты, на которых выполняются измерения

        (NS+) - R123-27 R123-28 (NSG)

        Настройки прибора

        200 мВ/дел., 50 мкс/дел.

        Условие

        Панорамное изображение отображается
        Tip:

        Форма видеосигнала изменяется в соответствии с изображением, передаваемым контроллер телекамеры.

  2. ЗАДНЯЯ ТЕЛЕКАМЕРА В СБОРЕ

    1. Отсоедините разъем m4 задней телекамеры в сборе.

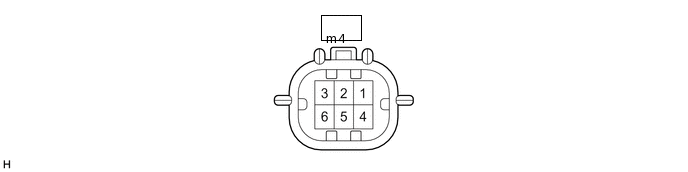

      E366763N08

    2. Измерьте напряжение на разъеме со стороны жгута проводов в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения)

      Цвет проводки

      Описание контактов

      Условие

      Заданные условия

      m4-6 (CB+) - масса

      GR - масса

      Источник питания

      Выключатель зажигания в положении ACC

      11–14 В

      Если результат проверки не отвечает требованиям, возможна неполадка со стороны жгута проводов.

    3. Подсоедините разъем m4 задней телекамеры в сборе.

    4. Проверьте напряжение и форму сигналов в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения)

      Цвет проводки

      Описание контактов

      Условие

      Заданные условия

      m4-3 ((CV+) - m4-2 (CV-)

      B-G

      Видеосигнал

      Зажигание включено (IG), объектив камеры правой боковой телекамеры не закрыт, выводится изображение панорамного вида

      Формирование импульсов

      (см. осциллограмму 1)

      Зажигание включено (IG), объектив камеры задней телекамеры закрыт, экран затемнен Изображение панорамного вида

      Формирование импульсов

      (см. осциллограмму 2)

      m4-5 (CGND) - масса

      BR - масса

      Заземление экрана

      Всегда

      Менее 1 В
      Tip:

      Задняя телекамера имеет водонепроницаемый разъем. Поэтому форму сигнала на радиоприемнике с дисплеем в сборе следует проверять с подсоединенным разъемом.

      Если результат проверки не отвечает требованиям, возможно, задняя телекамера неисправна.

    5. E265840C04

      *a

      Осциллограмма 1 (объектив камеры не закрыт, изображение выводится)

      *b

      Осциллограмма 2 (объектив камеры закрыт, экран затемнен)

      *c

      Сигнал синхронизации

      *d

      Сигнал видеоизображения

      Для справки (осциллограмма сигнала):

      Tip:

      Задняя телекамера имеет водонепроницаемый разъем. Поэтому форму сигнала на радиоприемнике с дисплеем в сборе следует проверять с подсоединенным разъемом.

      1. Осциллограмма 1 (объектив камеры не закрыт, изображение выводится)

        Параметр / Устройство

        Описание

        Контакты, на которых выполняются измерения

        m4-3 ((CV+) - m4-2 (CV-)

        Настройки прибора

        200 мВ/дел., 50 мкс/дел.

        Условие

        Во время работы системы панорамного обзора
        Tip:

        • Форма видеосигнала изменяется в соответствии с изображением, которое передает задняя телекамера.

        • Видеосигнал постоянно выводится при включенном зажигании (ACC).

      2. Осциллограмма 2 (объектив камеры закрыт, экран затемнен)

        Параметр / Устройство

        Описание

        Контакты, на которых выполняются измерения

        m4-3 ((CV+) - m4-2 (CV-)

        Настройки прибора

        200 мВ/дел., 50 мкс/дел.

        Условие

        Во время работы системы панорамного обзора
        Tip:

        • Форма видеосигнала изменяется в соответствии с изображением, которое передает задняя телекамера.

        • Видеосигнал постоянно выводится при включенном зажигании (ACC).

  3. E367990E02

    РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ

    1. Проверьте сопротивление и форму сигналов в соответствии со значениями, приведенными в таблице.

      Номера контактов (обозначения)

      Цвет проводки

      Описание контактов

      Условие

      Заданные условия

      K2-28 (V+) - K3-1 (GND1)

      V - BR

      Видеосигнал

      Панорамное изображение отображается

      Формирование импульсов

      (см. осциллограмму 1)

      K2-29 (V-) - K3-1 (GND1)

      SB - BR

      Масса

      Всегда

      Менее 1 Ом

    2. Для справки (форма сигнала):

      1. E336160C01

        *a

        Осциллограмма 1 (объектив камеры не закрыт, изображение выводится)

        *b

        Сигнал синхронизации

        *c

        Сигнал видеоизображения

        Осциллограмма 1

        Параметр / Устройство

        Описание

        Контакты, на которых выполняются измерения

        K2-28 (V+) - K3-1 (GND1)

        Настройки прибора

        200 мВ/дел., 50 мкс/дел.

        Условие

        Панорамное изображение отображается
        Tip:

        Форма видеосигнала изменяется в соответствии с изображением, передаваемым контроллер телекамеры.
