СИСТЕМА КОНДИЦИОНИРОВАНИЯ

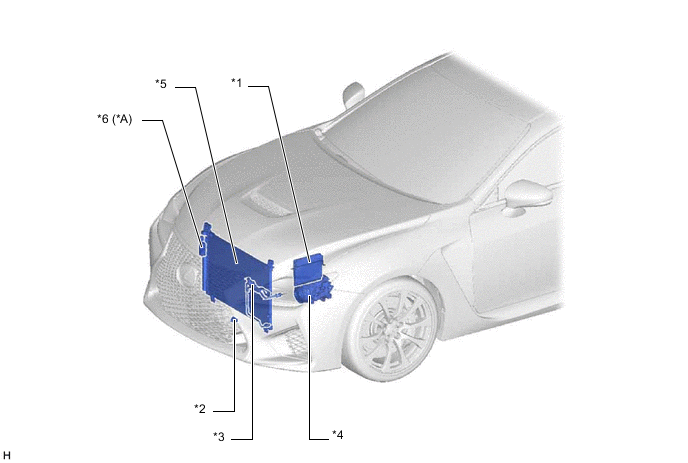

A01FJLCC02
*A Для моделей с системой автоматического управления рециркуляцией - -
*1 ECM *2 ДАТЧИК ТЕМПЕРАТУРЫ ОКРУЖАЮЩЕГО ВОЗДУХА (ТЕРМИСТОР В СБОРЕ)
*3 ДАТЧИК ДАВЛЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ *4 КОМПРЕССОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ В СБОРЕ
*5 КОНДЕНСАТОР СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ *6 ДАТЧИК ДЫМА

Figure 1. Для моделей с левосторонним рулевым управлением

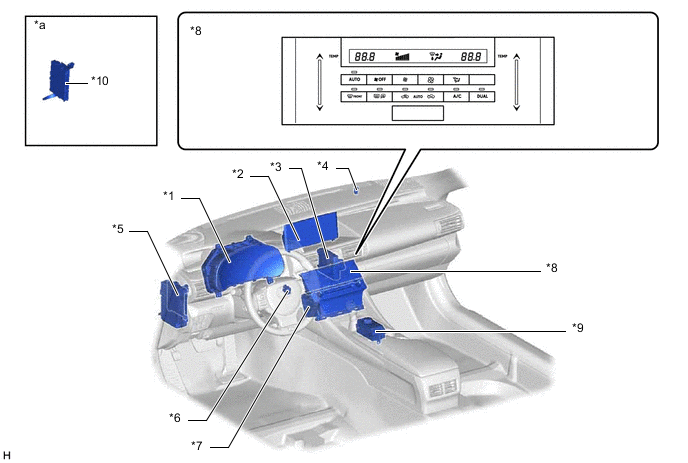

A01FJRNC01
*1 ЩИТОК ПРИБОРОВ В СБОРЕ *2 МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
*3 БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ *4 ДАТЧИК СОЛНЕЧНОЙ РАДИАЦИИ (ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ)
*5 ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) *6 ТЕРМИСТОР (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ) СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ
*7 РАДИОПРИЕМНИК В СБОРЕ *8 БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ
*9 КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ (ВЫБОР РЕЖИМА ПРИВОДА) *10 ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)
*a Установочное положение детали приводится в бюллетене технического обслуживания. - -

Figure 2. Для моделей с правосторонним рулевым управлением

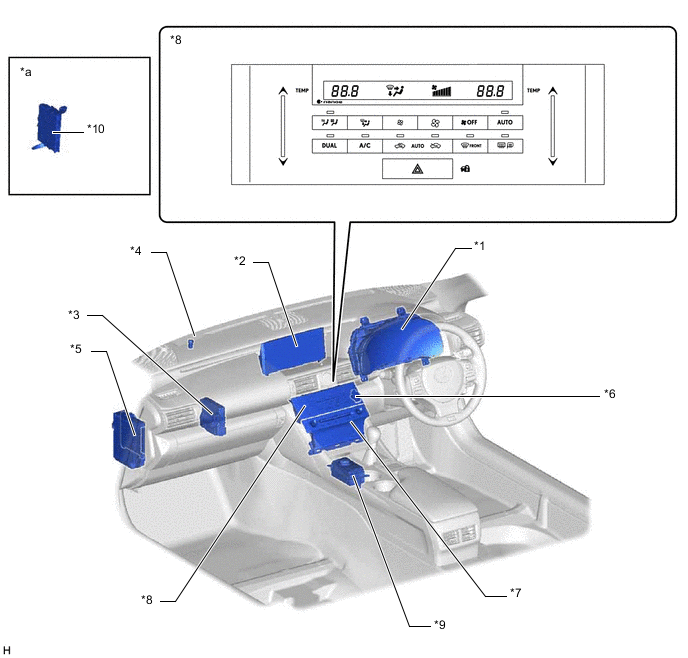

A01FJC3C01
*1 ЩИТОК ПРИБОРОВ В СБОРЕ *2 МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
*3 БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ *4 ДАТЧИК СОЛНЕЧНОЙ РАДИАЦИИ (ДАТЧИК АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ)
*5 ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) *6 ТЕРМИСТОР (ДАТЧИК ТЕМПЕРАТУРЫ В САЛОНЕ) СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ
*7 РАДИОПРИЕМНИК В СБОРЕ *8 БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ
*9 КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ (ВЫБОР РЕЖИМА ПРИВОДА) *10 ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ)
*a Установочное положение детали приводится в бюллетене технического обслуживания. - -

Figure 3. Для моделей с левосторонним рулевым управлением

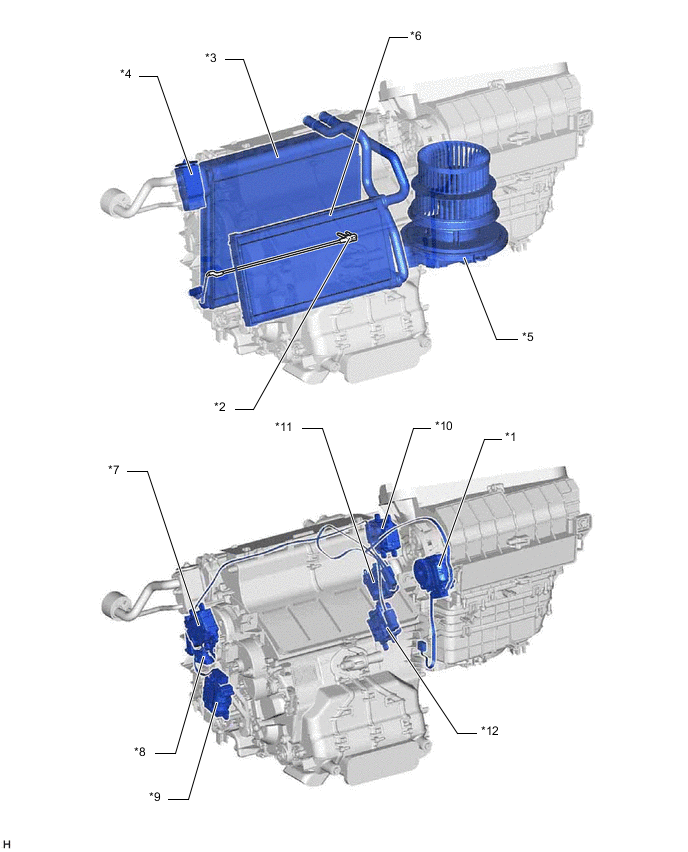

A01FJKVC01
*1 СЕРВОПРИВОД ЗАСЛОНКИ ВЕНТИЛЯТОРА В СБОРЕ *2 ДАТЧИК ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ (ТЕРМИСТОР КОНДИЦИОНЕРА № 1)
*3 ИСПАРИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 *4 КЛАПАН КОМПЕНСАЦИИ РАСШИРЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ
*5 ВЕНТИЛЯТОР С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ *6 БЛОК РАДИАТОРА ОТОПИТЕЛЯ В СБОРЕ
*7 СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 5 В СБОРЕ (ЗАСЛОНКИ РЕЖИМА) *8 СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ (ВЕРХНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ СО СТОРОНЫ ВОДИТЕЛЯ)
*9 СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 3 В СБОРЕ (НИЖНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ СО СТОРОНЫ ВОДИТЕЛЯ) *10 СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 В СБОРЕ (ЗАСЛОНКИ ПРОТИВООБЛЕДЕНИТЕЛЯ)
*11 СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ (ВЕРХНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ СО СТОРОНЫ ПАССАЖИРА) *12 СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 4 В СБОРЕ (НИЖНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ СО СТОРОНЫ ПАССАЖИРА)

Figure 4. Для моделей с правосторонним рулевым управлением

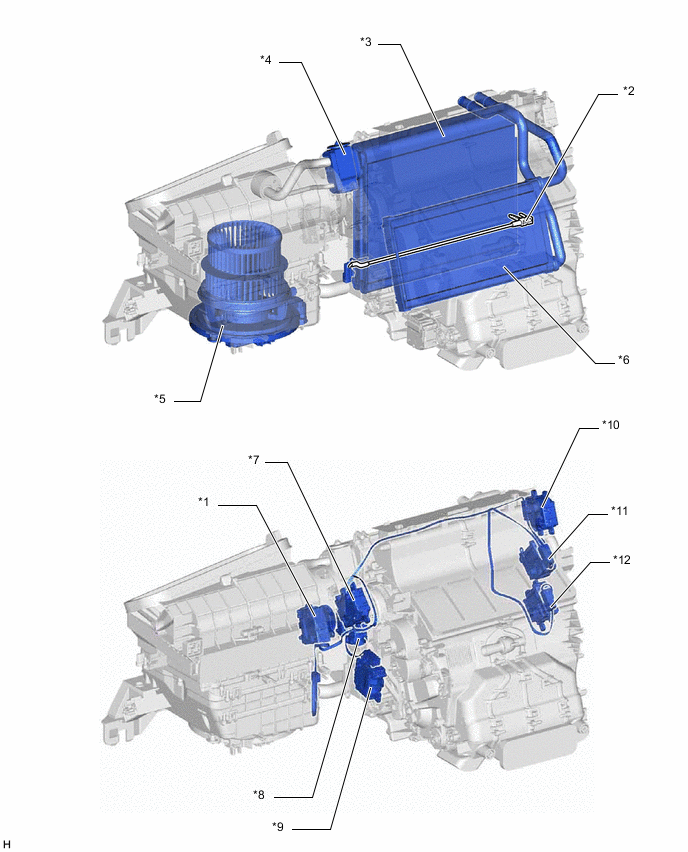

A01FJERC01
*1 СЕРВОПРИВОД ЗАСЛОНКИ ВЕНТИЛЯТОРА В СБОРЕ *2 ДАТЧИК ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯ (ТЕРМИСТОР КОНДИЦИОНЕРА № 1)
*3 ИСПАРИТЕЛЬ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 *4 КЛАПАН КОМПЕНСАЦИИ РАСШИРЕНИЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ
*5 ВЕНТИЛЯТОР С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ *6 БЛОК РАДИАТОРА ОТОПИТЕЛЯ В СБОРЕ
*7 СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 5 В СБОРЕ (ЗАСЛОНКИ РЕЖИМА) *8 СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ (ВЕРХНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ СО СТОРОНЫ ВОДИТЕЛЯ)
*9 СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 3 В СБОРЕ (НИЖНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ СО СТОРОНЫ ВОДИТЕЛЯ) *10 СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 1 В СБОРЕ (ЗАСЛОНКИ ПРОТИВООБЛЕДЕНИТЕЛЯ)
*11 СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 2 В СБОРЕ (ВЕРХНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ СО СТОРОНЫ ПАССАЖИРА) *12 СЕРВОПРИВОД ЗАСЛОНКИ РАДИАТОРА СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ № 4 В СБОРЕ (НИЖНЕЙ СМЕСИТЕЛЬНОЙ ЗАСЛОНКИ СО СТОРОНЫ ПАССАЖИРА)
