ЭЛЕМЕНТ ПЕРЕДНЕЙ ПОДВЕСКИ УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. УСТАНОВИТЕ ПРОБКУ ОТВЕРСТИЯ

    1. Для типа A:

      1. Установите на переднюю раму 14 пробок отверстий.

        Tip:

        Заглушки отверстий могут иметь 3 различных формы.

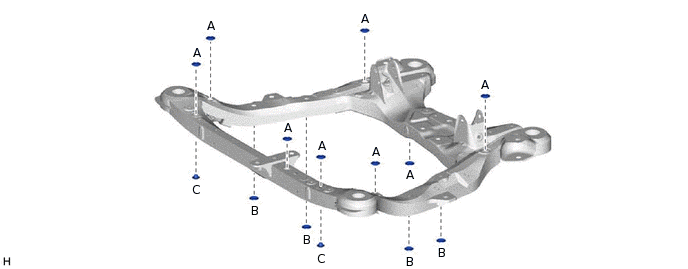

        C337643N03

    2. Для типа B:

      1. Установите на переднюю раму 16 пробок отверстий.

        Tip:

        Заглушки отверстий могут иметь 3 различных формы.

        C342066N01

  2. УСТАНОВИТЕ ЛЕВУЮ ЗАДНЮЮ ПОДУШКУ ОПОРЫ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ НА КУЗОВЕ

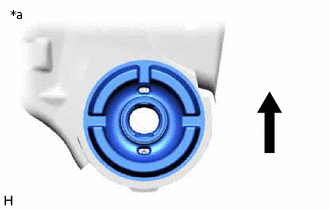

    1. C337644C02

      *a

      Вид снизу
      V100135

      Передняя сторона автомобиля

      Совместите новую левую заднюю подушку опоры элемента передней подвески на кузове, как показано на рисунке, и установите ее на переднюю раму в сборе.

      Note:

      • При установке задней подушки опоры левого элемента передней подвески на кузове соблюдайте ее ориентацию.

      • Запрещается наносить смазку на наружную втулку левой задней подушки опоры элемента передней подвески на кузове.

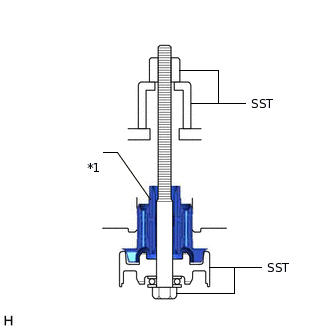

    2. C337645C05

      *1

      Левая задняя подушка опоры элемента передней подвески на кузове

      Установите SST, как показано на рисунке.

      09830-10010

      09830-01010

      09830-01020

      09830-01030

      09830-01060

      Note:

      Установите SST (09830-01030) в правильном направлении.

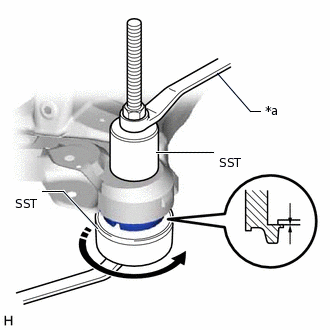

    3. C337646C02

      *a

      Удерживайте
      V113147

      Поверните

      С помощью SST установите левую заднюю подушку опоры элемента передней подвески на кузове, как показано на рисунке.

      Note:

      Убедитесь в отсутствии зазора между передней рамой и левой задней подушкой опоры элемента передней подвески на кузове.

  3. УСТАНОВИТЕ ЗАДНЮЮ ПОДУШКУ ОПОРЫ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ НА КУЗОВЕ

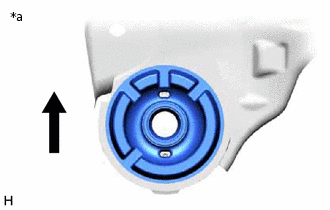

    1. C337647C02

      *a

      Вид снизу
      V100135

      Передняя сторона автомобиля

      Совместите новую заднюю подушку опоры элемента передней подвески на кузове, как показано на рисунке, и установите ее на переднюю раму в сборе.

      Note:

      • При установке задней подушки опоры элемента передней подвески на кузове соблюдайте ее ориентацию.

      • Запрещается наносить смазку на наружную втулку задней подушки опоры элемента передней подвески на кузове.

    2. Установите SST таким же образом, как заднюю подушку опоры элемента передней подвески на кузове.

      09830-10010

      09830-01010

      09830-01020

      09830-01030

      09830-01060

      Note:

      Установите SST (09830-01030) в правильном направлении.

    3. С помощью SST установите заднюю подушку опоры элемента передней подвески на кузове.

      Note:

      Убедитесь в отсутствии зазора между передней рамой и передней подушкой опоры элемента задней подвески кузова.

      Tip:

      Выполните аналогичную процедуру, как для левой задней подушки опоры элемента передней подвески на кузове.

  4. УСТАНОВИТЕ ЛЕВУЮ ПЕРЕДНЮЮ ПОДУШКУ ОПОРЫ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ НА КУЗОВЕ

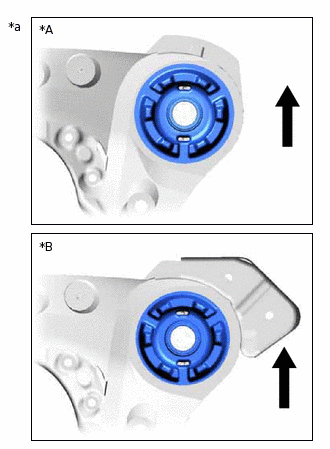

    1. C312084C01

      *A

      для типа A

      *B

      для типа B

      *a

      Вид снизу
      V100135

      Передняя сторона автомобиля

      Совместите новую левую переднюю подушку опоры элемента передней подвески на кузове, как показано на рисунке, и установите ее на переднюю раму в сборе.

      Note:

      • При установке передней подушки опоры левого элемента передней подвески на кузове соблюдайте ее ориентацию.

      • Запрещается наносить смазку на наружную втулку левой передней подушки опоры элемента передней подвески на кузове.

    2. C337645C06

      *1

      Левая передняя подушка опоры элемента передней подвески на кузове

      Установите SST, как показано на рисунке.

      09830-10010

      09830-01010

      09830-01020

      09830-01030

      09830-01060

      Note:

      Установите SST (09830-01030) в правильном направлении.

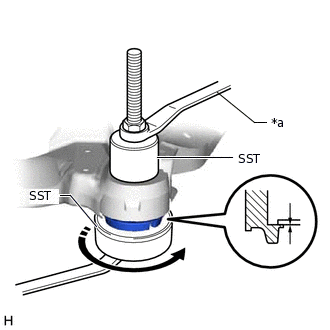

    3. C337649C02

      *a

      Удерживайте
      V113147

      Поверните

      С помощью SST установите переднюю подушку опоры левого элемента передней подвески на кузове, как показано на рисунке.

      Note:

      Убедитесь в отсутствии зазора между передней рамой и передней подушкой опоры левого элемента передней подвески кузова.

  5. УСТАНОВИТЕ ПЕРЕДНЮЮ ПОДУШКУ ОПОРЫ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ НА КУЗОВЕ

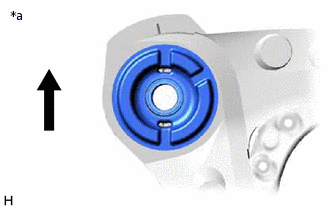

    1. C337650C02

      *a

      Вид снизу
      V100135

      Передняя сторона автомобиля

      Совместите новую переднюю подушку опоры элемента передней подвески на кузове, как показано на рисунке, и установите ее на переднюю раму в сборе.

      Note:

      • При установке передней подушки опоры элемента передней подвески на кузове соблюдайте ее ориентацию.

      • Запрещается наносить смазку на наружную втулку передней подушки опоры элемента передней подвески на кузове.

    2. Установите SST таким же образом, как переднюю подушку опоры элемента передней подвески на кузове.

      09830-10010

      09830-01010

      09830-01020

      09830-01030

      09830-01060

      Note:

      Установите SST (09830-01030) в правильном направлении.

    3. С помощью SST установите каждую переднюю подушку опоры элемента передней подвески на кузове, как показано на рисунке.

      Note:

      Убедитесь в отсутствии зазора между передней рамой и передней подушкой опоры элемента передней подвески кузова.

      Tip:

      Выполните аналогичную процедуру, как для левой передней подушки опоры элемента передней подвески на кузове.

  6. УСТАНОВИТЕ ЗАДНИЙ ОГРАНИЧИТЕЛЬ ОПОРЫ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ НА КУЗОВЕ

    1. Установите 2 задних фиксатора элемента передней подвески на кузове на переднюю раму в сборе.

  7. УСТАНОВИТЕ ПЕРЕДНИЙ ОГРАНИЧИТЕЛЬ ОПОРЫ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ НА КУЗОВЕ

    1. Установите 2 передних фиксатора элемента передней подвески на кузове на переднюю раму в сборе.

  8. УСТАНОВИТЕ ДИНАМИЧЕСКИЙ ДЕМПФЕР ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ № 2 (для моделей с 2GR-FKS и приводом на одну ось)

    1. Установите динамический демпфер элемента передней подвески № 2 на переднюю раму в сборе и закрепите 2 болтами.

      29 Н*м

      296 кгс*см

      21 фунт-сила-фут

  9. УСТАНОВИТЕ ДИНАМИЧЕСКИЙ ДЕМПФЕР ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ (кроме моделей с 2GR-FKS с постоянным полным приводом)

    1. Установите динамический демпфер элемента передней подвески на переднюю раму в сборе и закрепите его 3 болтами.

      29 Н*м

      296 кгс*см

      21 фунт-сила-фут

  10. УСТАНОВИТЕ ДЕМПФИРУЮЩУЮ ПЛАСТИНУ ЭЛЕМЕНТА ПЕРЕДНЕЙ ПОДВЕСКИ (кроме моделей с 2GR-FKS с постоянным полным приводом)

    1. Установите демпфирующую пластину элемента передней подвески на динамический демпфер элемента передней подвески и закрепите 2 гайками.

      4,9 Н*м

      50 кгс*см

      43 фунт-сила-дюйма

  11. УСТАНОВИТЕ ЛЕВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

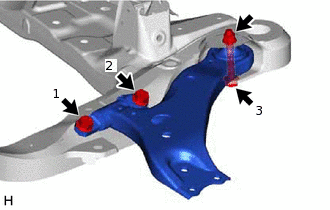

    1. C337635N02

      Закрепите левый нижний рычаг передней подвески № 1 в сборе на передней раме в сборе 3 болтами и гайкой в порядке, показанном на рисунке.

      Болт (1), (2)

      200 Н*м

      2039 кгс*см

      148 фунт-сила-футов

      Болт (3)

      135 Н*м

      1377 кгс*см

      100 фунт-сила-футов

      Note:

      Поскольку у гайки имеется фиксатор, не поворачивайте гайку. При затягивании болта гайка должна оставаться неподвижной.

  12. УСТАНОВИТЕ ПРАВЫЙ НИЖНИЙ РЫЧАГ ПЕРЕДНЕЙ ПОДВЕСКИ № 1 В СБОРЕ

    Tip:

    Выполните такую же процедуру, что и для левой стороны.

  13. УСТАНОВИТЕ ПЕРЕДНЮЮ ПОДУШКУ ОПОРЫ ДВИГАТЕЛЯ

    для моделей с 2GR-FKS: Нажмите здесьClick hereClick hereClick here

    Для моделей с 8AR-FTS: Нажмите здесьClick hereClick here

  14. УСТАНОВИТЕ ПОДУШКУ ЗАДНЕЙ ОПОРЫ ДВИГАТЕЛЯ

    для моделей с 2GR-FKS: Нажмите здесьClick hereClick hereClick here

    Для моделей с 8AR-FTS: Нажмите здесьClick hereClick here

  15. УСТАНОВИТЕ ПЕРЕДНЮЮ РАМУ ДВИГАТЕЛЯ В СБОРЕ

    для моделей с 2GR-FKS: Нажмите здесьClick hereClick hereClick here

    Для моделей с 8AR-FTS: Нажмите здесьClick hereClick here
