ВИТОЙ КАБЕЛЬ ПРОВЕРКА

ПОРЯДОК ВЫПОЛНЕНИЯ

ПРОВЕРЬТЕ ВИТОЙ КАБЕЛЬ В СБОРЕ

Note:

Не снимайте датчик положения рулевого колеса с витого кабеля в сборе.
Во избежание повреждения витого кабеля в сборе не вращайте витой кабель в сборе больше необходимого.

Снимите с автомобиля витой кабель с датчиком в сборе (см. стр.Click here).
Визуально проверьте витой кабель в сборе на наличие дефектов.
1. Необходимо проверить отсутствие следующих дефектов:
  - Царапин
  - Мелких трещин
  - Вмятины
  - Сколов
  - Трещин или иных повреждений разъема.

    OK

    Дефекты отсутствуют.
  Если обнаружены какие-либо дефекты, замените витой кабель в сборе новым.

Проверьте витой кабель.

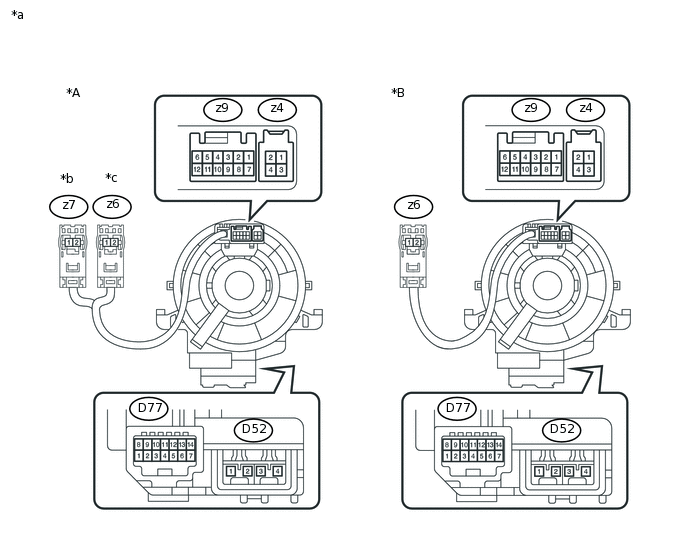

Table 1. Обозначения на рисунке
*A	для моделей с системой двухступенчатой подушки безопасности	*B	для моделей с системой одноступенчатой подушки безопасности
*a	Устройство с отсоединенным жгутом проводов (Витой кабель в сборе)	*b	Цвет: Оранжевый
*c	Цвет: Черный	-	-

Установите витой кабель в центральное положение (см. стр.Click here).

Измерьте сопротивления между всеми контактами витого кабеля в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление

Table 2. Для моделей с двухступенчатой системой подушек безопасности:
Подключение диагностического прибора	Условие	Заданные условия
D77-1 - z4-3	Всегда	3 Ом или менее
D77-2 - z4-4	Всегда	3 Ом или менее
D77-8 - z4-1	Всегда	3 Ом или менее
D77-3 - z9-8	Всегда	3 Ом или менее
D77-4 - z9-9	Всегда	3 Ом или менее
D77-5 - z9-10	Всегда	3 Ом или менее
D77-6 - z9-11	Всегда	3 Ом или менее
D77-9 - z9-1	Всегда	3 Ом или менее
D77-10 - z9-2	Всегда	3 Ом или менее
D77-11 - z9-3	Всегда	3 Ом или менее
D77-12 - z9-4	Всегда	3 Ом или менее
D77-13 - z9-5	Всегда	3 Ом или менее
D77-14 - z9-6	Всегда	3 Ом или менее
D52-1 - z7-1	Всегда	Менее 1 Ом
D52-2 - z7-2	Всегда	Менее 1 Ом
D52-3 - z6-1	Всегда	Менее 1 Ом
D52-4 - z6-2	Всегда	Менее 1 Ом

Table 3. для моделей с системой одноступенчатой подушки безопасности:
Подключение диагностического прибора	Условие	Заданные условия
D77-1 - z4-3	Всегда	3 Ом или менее
D77-2 - z4-4	Всегда	3 Ом или менее
D77-8 - z4-1	Всегда	3 Ом или менее
D77-3 - z9-8	Всегда	3 Ом или менее
D77-4 - z9-9	Всегда	3 Ом или менее
D77-5 - z9-10	Всегда	3 Ом или менее
D77-6 - z9-11	Всегда	3 Ом или менее
D77-9 - z9-1	Всегда	3 Ом или менее
D77-10 - z9-2	Всегда	3 Ом или менее
D77-11 - z9-3	Всегда	3 Ом или менее
D77-12 - z9-4	Всегда	3 Ом или менее
D77-13 - z9-5	Всегда	3 Ом или менее
D77-14 - z9-6	Всегда	3 Ом или менее
D52-4 - z6-2	Всегда	Менее 1 Ом
D52-3 - z6-1	Всегда	Менее 1 Ом

Установив витой кабель в сборе в центральное положение, поверните его на 2,5 оборота по часовой стрелке и измерьте сопротивление, как показано в таблице ниже. Затем поверните витой кабель в сборе 5 раз против часовой стрелки и измерьте сопротивление, как показано в таблице ниже.

Номинальное сопротивление

Table 4. Для моделей с двухступенчатой системой подушек безопасности:
Подключение диагностического прибора	Условие	Заданные условия
D77-1 - z4-3	Всегда	3 Ом или менее
D77-2 - z4-4	Всегда	3 Ом или менее
D77-8 - z4-1	Всегда	3 Ом или менее
D77-3 - z9-8	Всегда	3 Ом или менее
D77-4 - z9-9	Всегда	3 Ом или менее
D77-5 - z9-10	Всегда	3 Ом или менее
D77-6 - z9-11	Всегда	3 Ом или менее
D77-9 - z9-1	Всегда	3 Ом или менее
D77-10 - z9-2	Всегда	3 Ом или менее
D77-11 - z9-3	Всегда	3 Ом или менее
D77-12 - z9-4	Всегда	3 Ом или менее
D77-13 - z9-5	Всегда	3 Ом или менее
D77-14 - z9-6	Всегда	3 Ом или менее
D52-1 - z7-1	Всегда	Менее 1 Ом
D52-2 - z7-2	Всегда	Менее 1 Ом
D52-3 - z6-1	Всегда	Менее 1 Ом
D52-4 - z6-2	Всегда	Менее 1 Ом

Table 5. для моделей с системой одноступенчатой подушки безопасности:
Подключение диагностического прибора	Условие	Заданные условия
D77-1 - z4-3	Всегда	3 Ом или менее
D77-2 - z4-4	Всегда	3 Ом или менее
D77-8 - z4-1	Всегда	3 Ом или менее
D77-3 - z9-8	Всегда	3 Ом или менее
D77-4 - z9-9	Всегда	3 Ом или менее
D77-5 - z9-10	Всегда	3 Ом или менее
D77-6 - z9-11	Всегда	3 Ом или менее
D77-9 - z9-1	Всегда	3 Ом или менее
D77-10 - z9-2	Всегда	3 Ом или менее
D77-11 - z9-3	Всегда	3 Ом или менее
D77-12 - z9-4	Всегда	3 Ом или менее
D77-13 - z9-5	Всегда	3 Ом или менее
D77-14 - z9-6	Всегда	3 Ом или менее
D52-4 - z6-2	Всегда	Менее 1 Ом
D52-3 - z6-1	Всегда	Менее 1 Ом

Установите витой кабель в сборе в центральное положение и поверните его на 2,5 оборота по часовой стрелке. Затем, поворачивая витой кабель в сборе на 5 оборотов против часовой стрелки, измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

Номинальное сопротивление

Table 6. Для моделей с двухступенчатой системой подушек безопасности:
Подключение диагностического прибора	Условие	Заданные условия
D77-1 - z4-3	Всегда	3 Ом или менее
D77-2 - z4-4	Всегда	3 Ом или менее
D77-8 - z4-1	Всегда	3 Ом или менее
D77-3 - z9-8	Всегда	3 Ом или менее
D77-4 - z9-9	Всегда	3 Ом или менее
D77-5 - z9-10	Всегда	3 Ом или менее
D77-6 - z9-11	Всегда	3 Ом или менее
D77-9 - z9-1	Всегда	3 Ом или менее
D77-10 - z9-2	Всегда	3 Ом или менее
D77-11 - z9-3	Всегда	3 Ом или менее
D77-12 - z9-4	Всегда	3 Ом или менее
D77-13 - z9-5	Всегда	3 Ом или менее
D77-14 - z9-6	Всегда	3 Ом или менее
D52-1 - z7-1	Всегда	Менее 1 Ом
D52-2 - z7-2	Всегда	Менее 1 Ом
D52-3 - z6-1	Всегда	Менее 1 Ом
D52-4 - z6-2	Всегда	Менее 1 Ом

Table 7. для моделей с системой одноступенчатой подушки безопасности:
Подключение диагностического прибора	Условие	Заданные условия
D77-1 - z4-3	Всегда	3 Ом или менее
D77-2 - z4-4	Всегда	3 Ом или менее
D77-8 - z4-1	Всегда	3 Ом или менее
D77-3 - z9-8	Всегда	3 Ом или менее
D77-4 - z9-9	Всегда	3 Ом или менее
D77-5 - z9-10	Всегда	3 Ом или менее
D77-6 - z9-11	Всегда	3 Ом или менее
D77-9 - z9-1	Всегда	3 Ом или менее
D77-10 - z9-2	Всегда	3 Ом или менее
D77-11 - z9-3	Всегда	3 Ом или менее
D77-12 - z9-4	Всегда	3 Ом или менее
D77-13 - z9-5	Всегда	3 Ом или менее
D77-14 - z9-6	Всегда	3 Ом или менее
D52-4 - z6-2	Всегда	Менее 1 Ом
D52-3 - z6-1	Всегда	Менее 1 Ом

Если результат не соответствует указанному, замените витой кабель с датчиком в сборе.
