PRE-CRASH SAFETY SYSTEM PARTS LOCATION

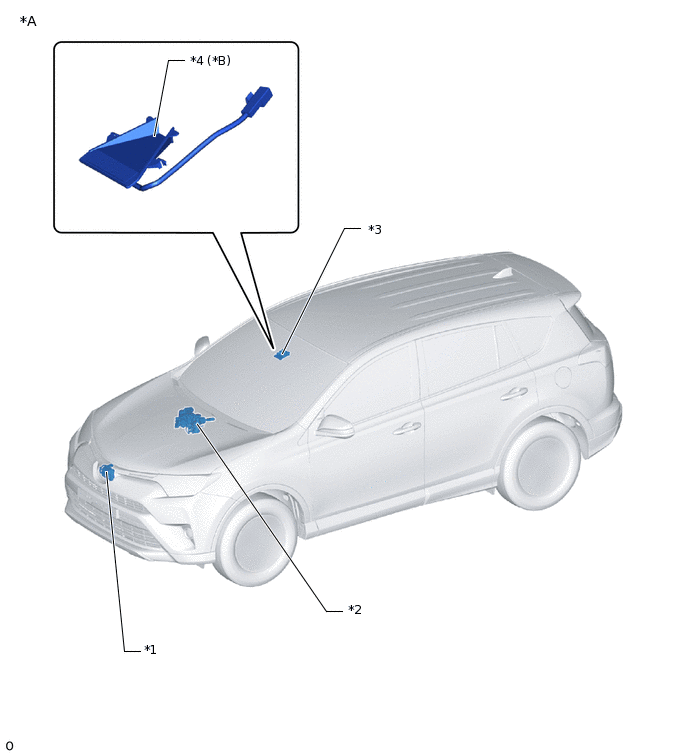

ILLUSTRATION
*A |
for LHD |
*B |
w/ Camera Heater |
*1 |
MILLIMETER WAVE RADAR SENSOR ASSEMBLY |
*2 |
BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY (SKID CONTROL ECU) |
*3 |
FORWARD RECOGNITION CAMERA |
*4 |
FORWARD RECOGNITION WITH HEATER HOOD SUB-ASSEMBLY) |
ILLUSTRATION
*A |
for RHD |
*B |
w/ Camera Heater |
*1 |
MILLIMETER WAVE RADAR SENSOR ASSEMBLY |
*2 |
BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY (SKID CONTROL ECU) |
*3 |
FORWARD RECOGNITION CAMERA |
*4 |
FORWARD RECOGNITION WITH HEATER HOOD SUB-ASSEMBLY) |

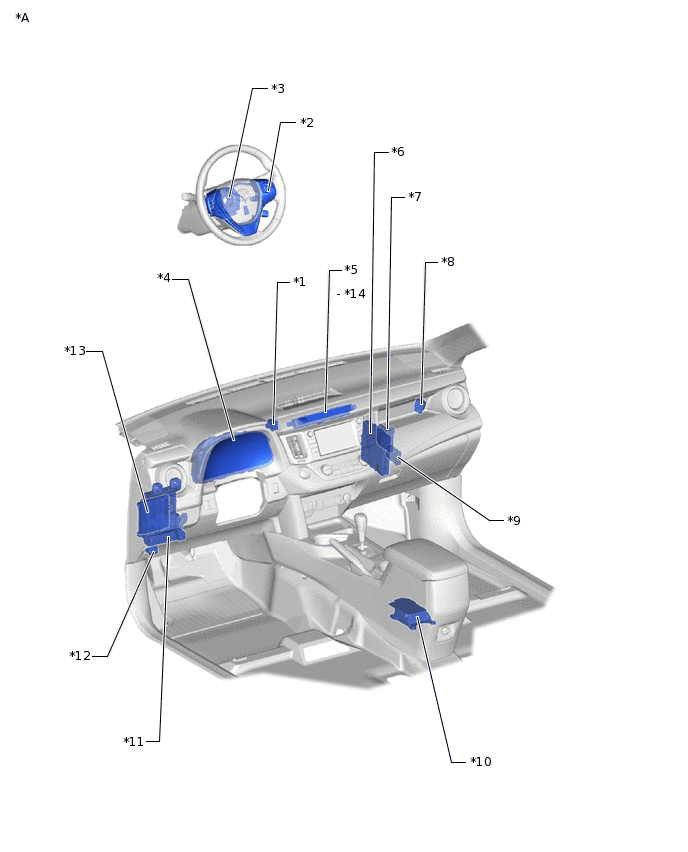

ILLUSTRATION
*A |
for LHD |
- |
- |
*1 |
SKID CONTROL BUZZER |
*2 |
STEERING PAD SWITCH ASSEMBLY |
*3 |
SPIRAL WITH SENSOR CABLE SUB-ASSEMBLY (STEERING ANGLE SENSOR) |
*4 |
COMBINATION METER ASSEMBLY |
*5 |
TELLTALE LIGHT ASSEMBLY |
*6 |
HYBRID VEHICLE CONTROL ECU |
*7 |
DRIVING SUPPORT ECU ASSEMBLY |
*8 |
STOP LIGHT CONTROL ECU ASSEMBLY |
*9 |
CENTRAL GATEWAY ECU |
*10 |
AIRBAG SENSOR ASSEMBLY |
*11 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG NO.2 FUSE - ECU-IG NO.3 FUSE - STOP FUSE - GAUGE FUSE (w/ Camera Heater) |
*12 |
DLC3 |
*13 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*14 |
VSC OFF SWITCH |

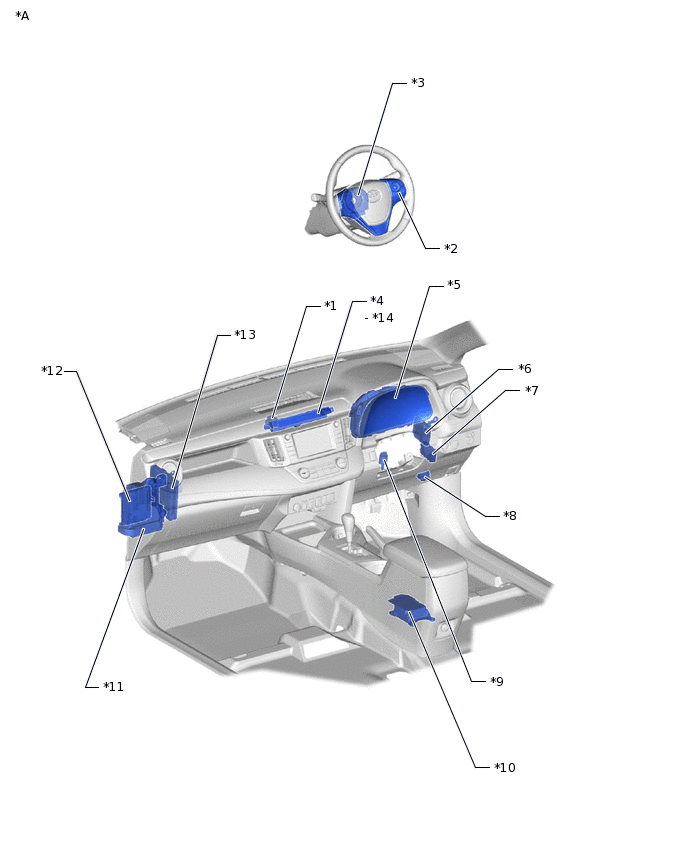

ILLUSTRATION
*A |
for RHD |
- |
- |
*1 |
SKID CONTROL BUZZER |
*2 |
STEERING PAD SWITCH ASSEMBLY |
*3 |
SPIRAL WITH SENSOR CABLE SUB-ASSEMBLY (STEERING ANGLE SENSOR) |
*4 |
TELLTALE LIGHT ASSEMBLY |
*5 |
COMBINATION METER ASSEMBLY |
*6 |
DRIVING SUPPORT ECU ASSEMBLY |
*7 |
CENTRAL GATEWAY ECU |
*8 |
DLC3 |
*9 |
STOP LIGHT SWITCH ASSEMBLY |
*10 |
AIRBAG SENSOR ASSEMBLY |
*11 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG NO.2 FUSE - ECU-IG NO.3 FUSE - STOP FUSE - GAUGE FUSE (w/ Camera Heater) |
*12 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*13 |
HYBRID VEHICLE CONTROL ECU |
*14 |
VSC OFF SWITCH |
