AUDIO AND VISUAL SYSTEM(for Radio and Display Type) PARTS LOCATION

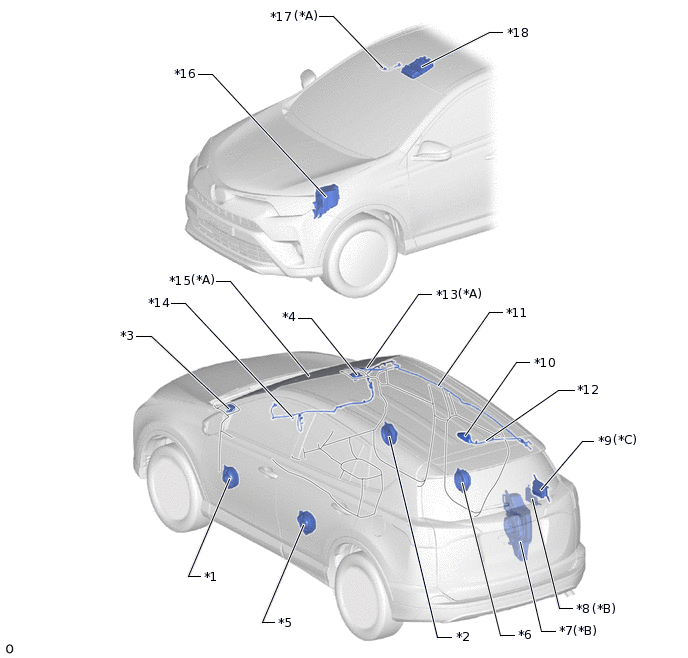

ILLUSTRATION
*A |
w/ DAB Function |
*B |
for 11 Speakers |
*C |
w/ Telematics Transceiver |
- |
- |
*1 |
FRONT NO. 1 SPEAKER ASSEMBLY LH |
*2 |
FRONT NO. 1 SPEAKER ASSEMBLY RH |
*3 |
FRONT NO. 2 SPEAKER ASSEMBLY LH |
*4 |
FRONT NO. 2 SPEAKER ASSEMBLY RH |
*5 |
REAR SPEAKER ASSEMBLY LH |
*6 |
REAR SPEAKER ASSEMBLY RH |
*7 |
WOOFER BOX SPEAKER ASSEMBLY |
*8 |
STEREO COMPONENT AMPLIFIER ASSEMBLY |
*9 |
TELEMATICS TRANSCEIVER |
*10 |
NO. 1 AMPLIFIER ANTENNA ASSEMBLY |
*11 |
NO. 2 ANTENNA CORD SUB-ASSEMBLY |
*12 |
NO. 3 ANTENNA CORD SUB-ASSEMBLY |
*13 |
NO. 4 ANTENNA CORD SUB-ASSEMBLY |
*14 |
ANTENNA CORD SUB-ASSEMBLY |
*15 |
WINDSHIELD GLASS (DAB ANTENNA) |
*16 |
NO. 1 ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK - RADIO FUSE - AMP FUSE (for 11 Speakers) |
*17 |
DIGITAL AUDIO BROADCASTING ANTENNA ASSEMBLY |
*18 |
MAP LIGHT ASSEMBLY - TELEPHONE MICROPHONE ASSEMBLY |

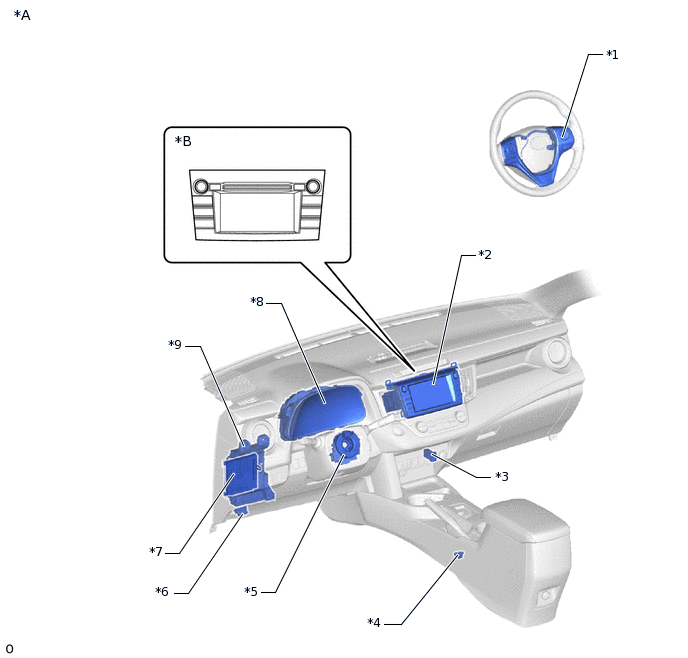

ILLUSTRATION
*A |
for LHD |
*B |
for 6.1 Inch Display |
*1 |
STEERING PAD SWITCH ASSEMBLY |
*2 |
RADIO AND DISPLAY RECEIVER ASSEMBLY |
*3 |
NO. 1 STEREO JACK ADAPTER ASSEMBLY |
*4 |
PARKING BRAKE SWITCH ASSEMBLY |
*5 |
SPIRAL WITH SENSOR CABLE SUB-ASSEMBLY |
*6 |
DLC3 |
*7 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
*8 |
COMBINATION METER ASSEMBLY |
*9 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG NO.2 FUSE - ACC FUSE - PANEL FUSE |
- |
- |

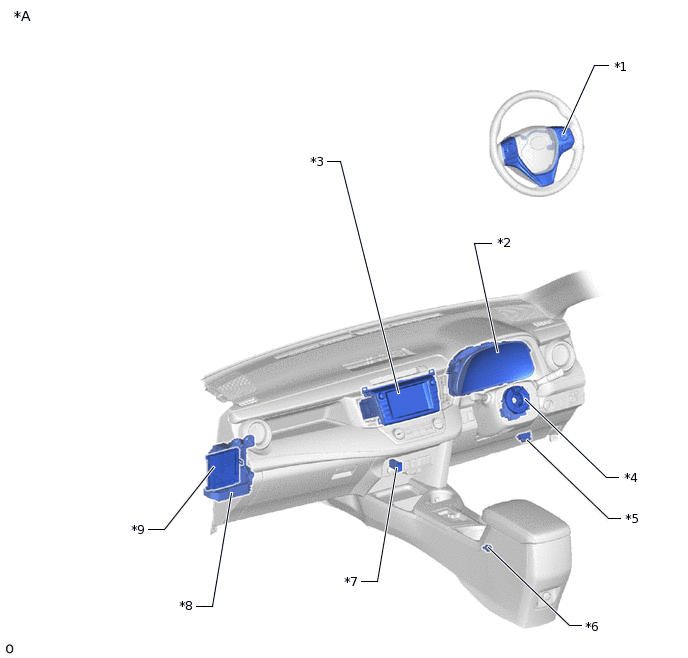

ILLUSTRATION
*A |
for RHD |
- |
- |
*1 |
STEERING PAD SWITCH ASSEMBLY |
*2 |
COMBINATION METER ASSEMBLY |
*3 |
RADIO AND DISPLAY RECEIVER ASSEMBLY |
*4 |
SPIRAL WITH SENSOR CABLE SUB-ASSEMBLY |
*5 |
DLC3 |
*6 |
PARKING BRAKE SWITCH ASSEMBLY |
*7 |
NO. 1 STEREO JACK ADAPTER ASSEMBLY |
*8 |
INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG NO.2 FUSE - ACC FUSE - PANEL FUSE |
*9 |
MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
- |
- |
